集成运放的使用

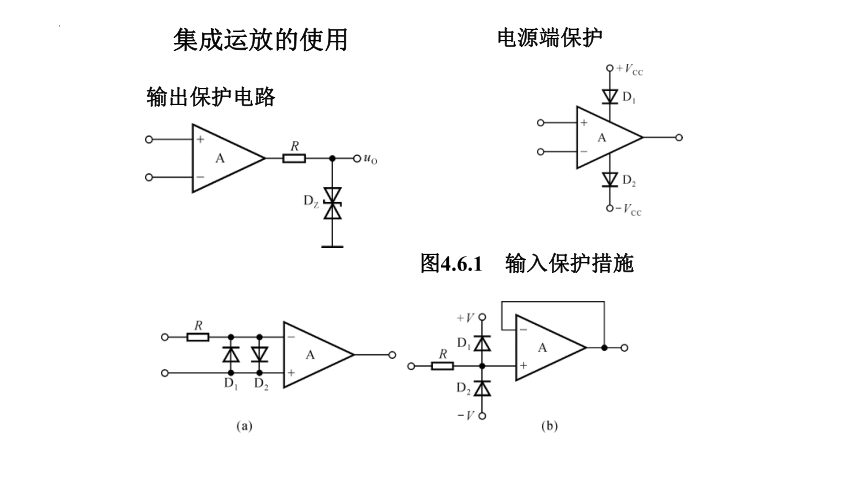

图4.6.1 输入保护措施
集成运放的使用
输出保护电路
电源端保护

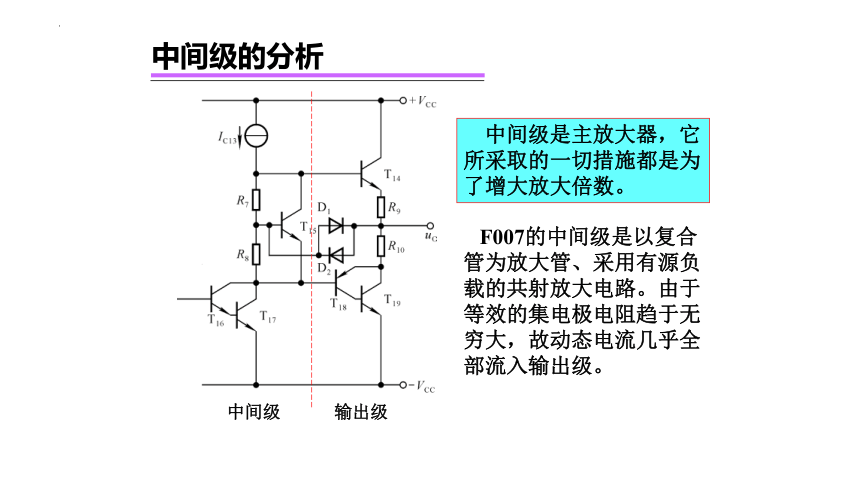

中间级的分析
中间级是主放大器，它所采取的一切措施都是为了增大放大倍数。
F007的中间级是以复合管为放大管、采用有源负载的共射放大电路。由于等效的集电极电阻趋于无穷大，故动态电流几乎全部流入输出级。
中间级
输出级

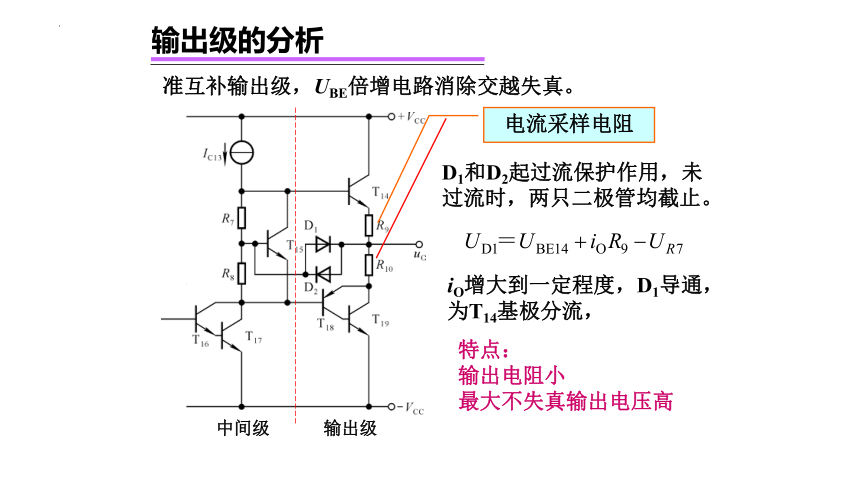

输出级的分析
D1和D2起过流保护作用，未过流时，两只二极管均截止。
iO增大到一定程度，D1导通，为T14基极分流，从而保护
准互补输出级，UBE倍增电路消除交越失真。
中间级
输出级
电流采样电阻
特点：
输出电阻小
最大不失真输出电压高
判断同相输入端和反相输入端

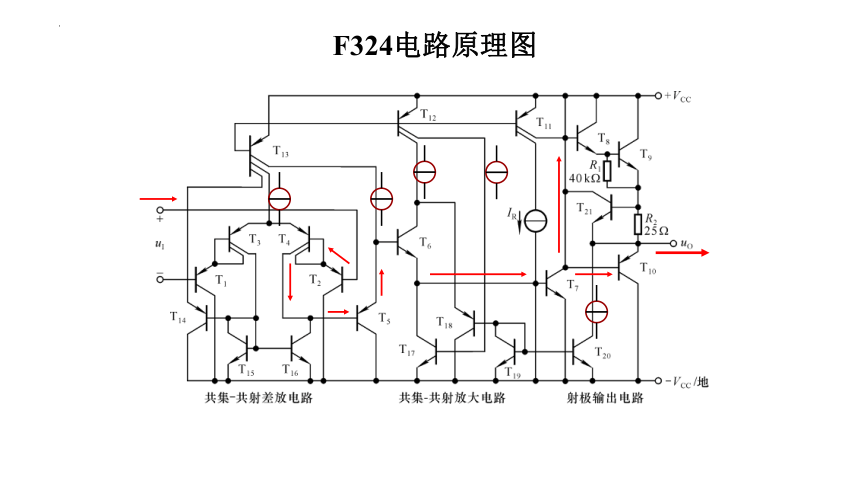

F324电路原理图
图4.6.5 增大输出电流的措施
讨论一
根据下列要求，将应优先考虑使用的集成运放填入空内。
已知现有集成运致的类型是：
①通用型 ②高阻型 ③高速型 ④低功耗型
⑤高压型 ⑥大功率型 ⑦高精度型
1、作低频放大器，应选用 。
2、作宽频带放大器，应选用 。
3、作幅值为1μV以下微弱信号的量测放大器，应选用 。
4、作内阻为10MΩ信号源的放大器，应选用 。
5、负载需5A电流驱动的放大器，应选用 。
6、要求输出电压幅值为±80的放大器，应选用 。
7、宇航仪器中所用的放大器，应选用 。
讨论二
1、输入级采用什么措施增大放大倍数？
2、中间级采用什么措施增大电压放大倍数？
3、如何消除交越失真？
4、uI1、 uI3哪个是同相输入端？哪个是反相输入端？
有源负载
有源负载
复合管共射放大电路
增大输入级的负载电阻
_
_
+
_
_
_
+
+
反相
输入端
同相
输入端
增大第二级的负载电阻
超β管
F324的简化电路原理图
集电极负载
过流保护
1、输入级采用什么措施增大放大倍数？
2、中间级采用什么措施增大电压放大倍数？
3、如何消除交越失真？
4、uI1、 uI3哪个是同相输入端？哪个是反相输入端？
有源负载
有源负载
复合管共射放大电路
增大输入级的负载电阻
_
_
+
_
_
_
+
+
反相
输入端
同相
输入端
增大第二级的负载电阻
超β管
