时序逻辑电路
时序逻辑电路
第一节 时序电路概述
第二节 寄存器和移位寄存器
第三节 计数器
第一节 时序电路概述
组合电路与时序电路的区别
1. 组合电路：
电路的输出
只与电路的输入有关，
与电路的前一时刻的状态无关。
2. 时序电路：
电路在某一给定时刻的输出
取决于该时刻电路的输入
还取决于前一时刻电路的状态
由触发器保存
时序电路：
组合电路
+
触发器
电路的状态与时间顺序有关
式中：tn、tn+1表示相邻的两个离散时间
组合电路
存储电路
Z1
Zn
W1
Wh
Y1
YK
X1
Xn
输出状态
时钟信号
未注明
输出方程：
Z（tn） = F[X（tn），Y（tn）]
状态方程：
Y（tn+1）= G[W（tn），Y（tn）]
控制方程:
W（tn） = H[X（tn），Y（tn）]

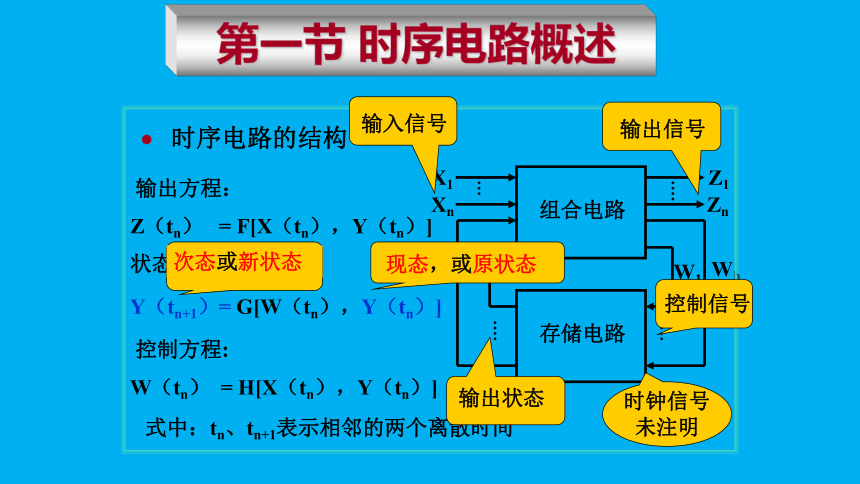

时序电路的结构
输出信号
输入信号
现态，或原状态
次态或新状态
控制信号
第一节 时序电路概述
移位寄存器
寄存器
单向移位寄存器
双向移位寄存器
第二节 寄存器和移位寄存器
用来存放数据

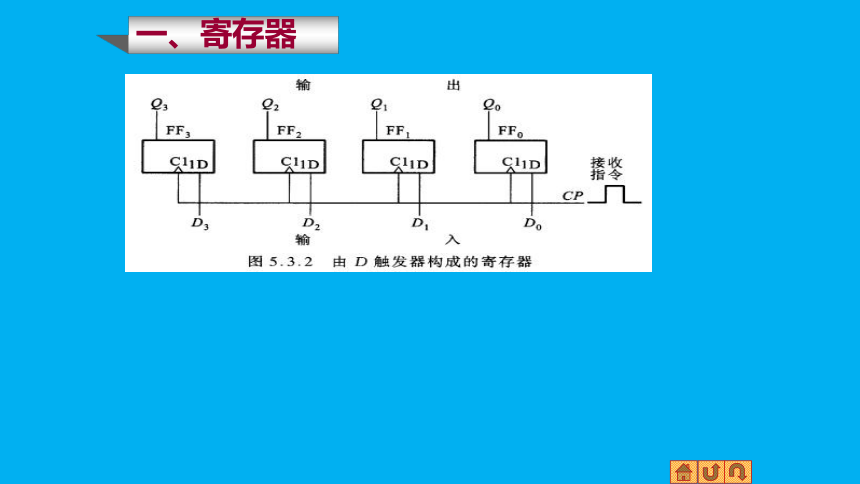

一、寄存器
二、移位寄存器
由D触发器的特性方程可知：
在CP脉冲的作用下，低位触发器的状态送给高位，作为高位的次态输出。
右移寄存器
电路1
1、单向移位寄存器
电路2
左移寄存器
电路3
2、双向移位寄存器
应用：
串——并并——串
第三节 计数器
按进位方式，分为同步和异步计数器。
按进位制，分为模二、模十和任意模计数器。
按逻辑功能，分为加法、减法和可逆计数器。
按集成度，分为小规模与中规模集成计数器。
用来计算输入脉冲数目
计数器的分类
