信号的运算和处理
传感器接收器
隔离、滤波放大、阻抗变换
运算、转换、比较
功率放大A/D转换
第七章
第八章
第九章
信号的产生
电子信息系统的供电电源
第十章
信号的运算和处理
一、概述

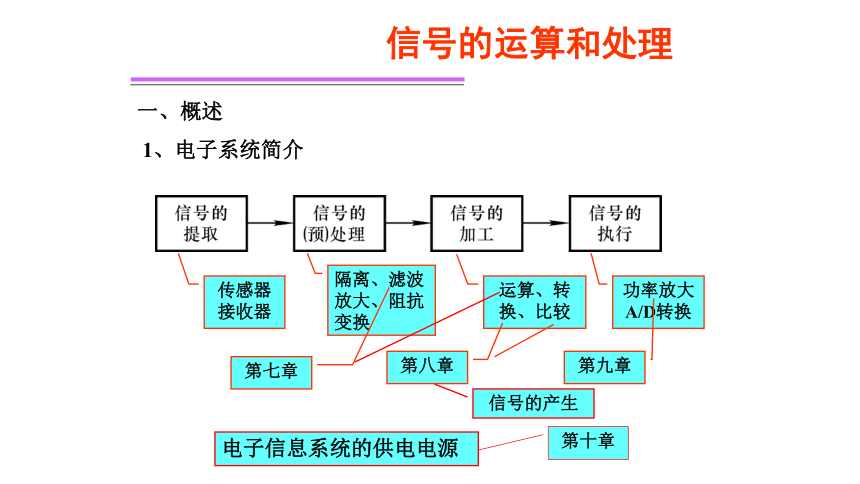

1、电子系统简介

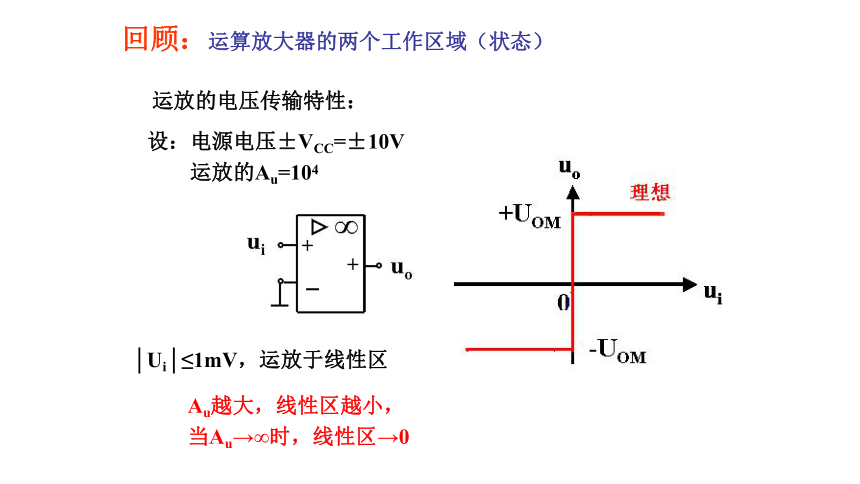

回顾：运算放大器的两个工作区域（状态）
运放的电压传输特性：
设：电源电压±VCC=±10V
运放的Au=104
│Ui│≤1mV，运放于线性区
Au越大，线性区越小，
当Au→∞时，线性区→0

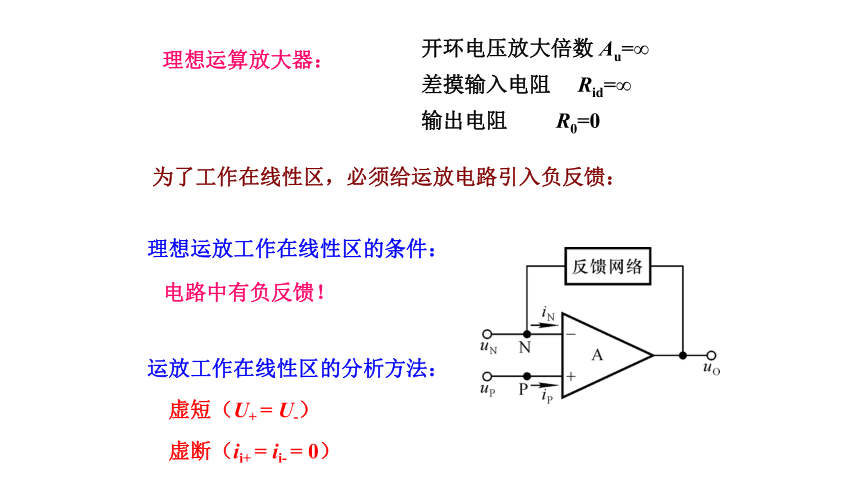

理想运算放大器：
开环电压放大倍数 Au=∞
差摸输入电阻 Rid=∞
输出电阻 R0=0
为了工作在线性区，必须给运放电路引入负反馈：
理想运放工作在线性区的条件：
电路中有负反馈！
运放工作在线性区的分析方法：
虚短（U+ = U-）
虚断（ii+ = ii- = 0）

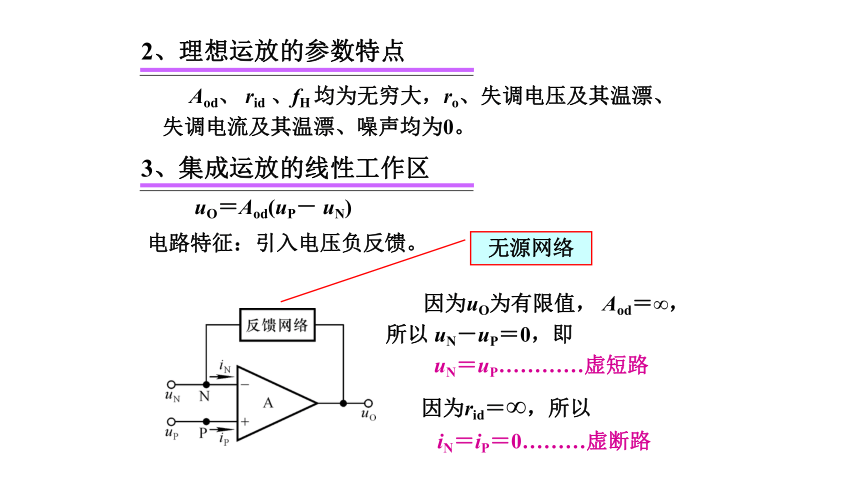

2、理想运放的参数特点
Aod、 rid 、fH 均为无穷大，ro、失调电压及其温漂、失调电流及其温漂、噪声均为0。
因为uO为有限值， Aod＝∞，所以 uN－uP＝0，即
uN＝uP…………虚短路
因为rid＝∞，所以
iN＝iP＝0………虚断路
电路特征：引入电压负反馈。
无源网络
3、集成运放的线性工作区
uO＝Aod(uP－ uN)

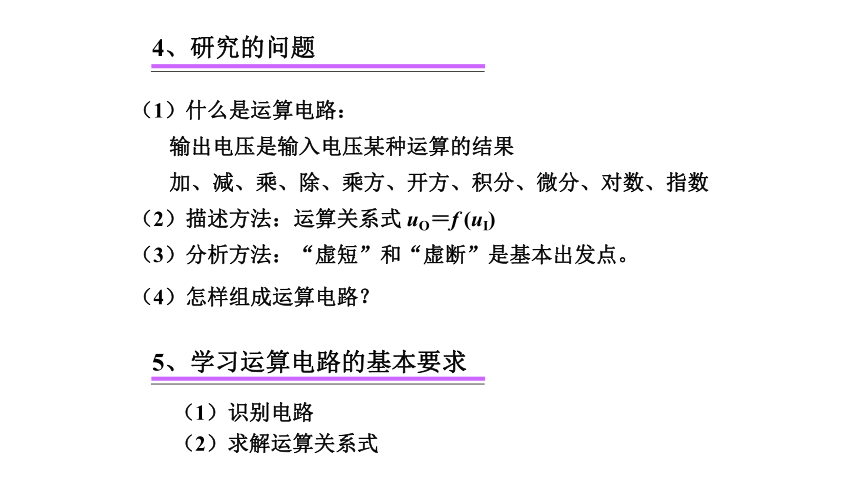

4、研究的问题
（1）什么是运算电路：
输出电压是输入电压某种运算的结果
加、减、乘、除、乘方、开方、积分、微分、对数、指数
（2）描述方法：运算关系式 uO＝f (uI)
（3）分析方法：“虚短”和“虚断”是基本出发点。
（1）识别电路
（2）求解运算关系式
5、学习运算电路的基本要求
（4）怎样组成运算电路？
二、比例运算电路
1、反相输入
电路的输入电阻为多少？
R’＝？为什么？
若要Ri＝100kΩ，比例系数为－100，R1＝？ Rf＝？
Rf太大，噪声大。如何利用相对小的电阻获得－100的比例系数？
+
_
iN=iP=0，
uN=uP=0－－虚地
在节点N
电压并联
电路引入了哪种组态的负反馈？
特点：
1.深度电压并联负反馈，
Auf = Rf / R
2. 输入电阻较小
R if = R
3. uIC = 0，对 KCMR 的要求低
u+ = u- = 0
T 型反馈网络，可以提高输入阻抗
T 型反馈网络反相比例运算电路
利用R4中有较大电流来获得较大数值的比例系数。
P328----例1
运算关系的分析方法：节点电流法
2、同相输入
电路引入了哪种组态的负反馈？
输入电阻为多少？
电阻R’＝？为什么？
有虚短虚断
但没有虚地
同相端对地添Rf，uo=？
特点：
1. 深度电压串联负反馈，
Auf = 1 + Rf /R
2. 输入电阻大
R if =
3. ，对 KCMR 的要求高
uIC = u i
u+ = u- = uI
同相输入比例运算电路的特例：电压跟随器
P329----例2
三、加减运算电路
1、反相求和
方法一：节点电流法
1、反相求和
方法二：利用叠加原理
首先求解每个输入信号单独作用时的输出电压，然后将所有结果相加，即得的所有输入信号同时作用时的输出电压。
