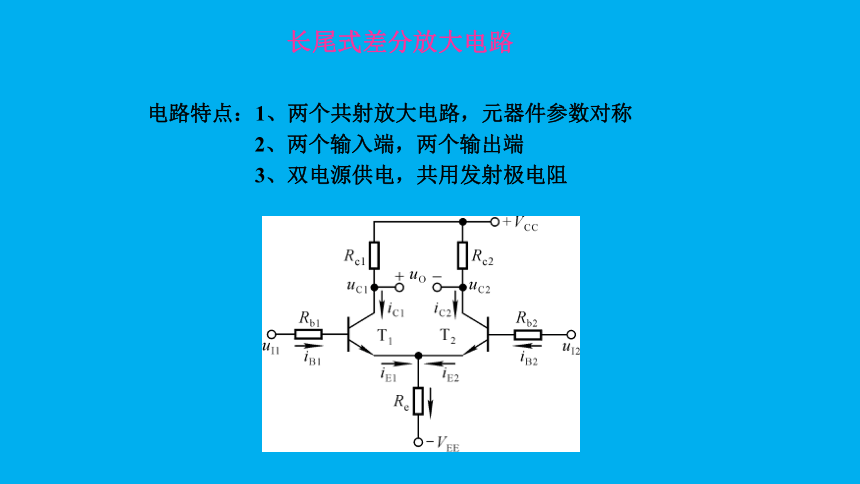

长尾式差分放大电路
3、双电源供电，共用发射极电阻
长尾式差分放大电路
电路特点：1、两个共射放大电路，元器件参数对称
2、两个输入端，两个输出端
Re的负反馈作用能稳定Q点

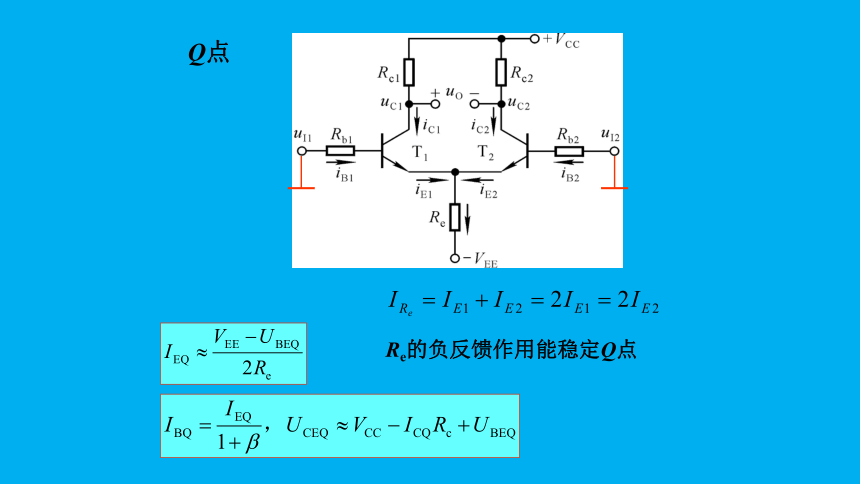

Q点
共模输入
uic= ui1= ui2
Ac=uoc / uic
uic
-
+

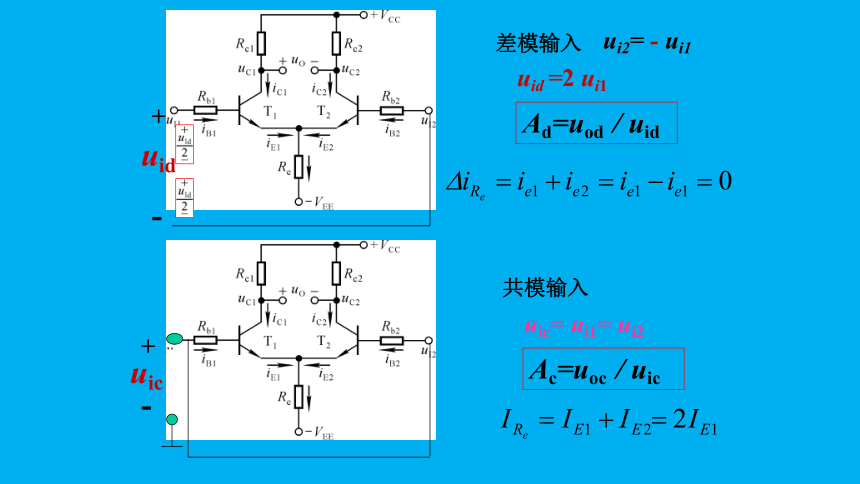

差模输入
ui2= - ui1
uid =2 ui1
Ad=uod / uid
uid
-
+

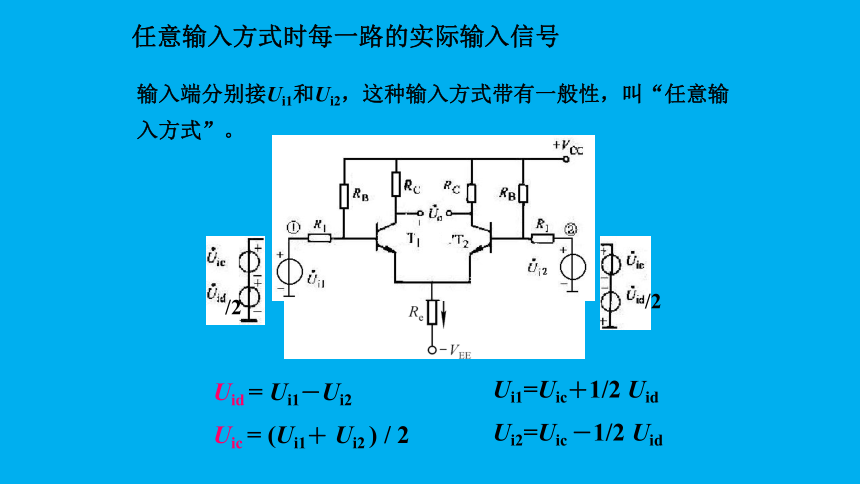

任意输入方式时每一路的实际输入信号
输入端分别接Ui1和Ui2，这种输入方式带有一般性，叫“任意输入方式”。
Uic = (Ui1＋ Ui2 ) / 2
Ui1=Uic＋1/2 Uid
Ui2=Uic －1/2 Uid
Uid = Ui1－Ui2
/2
/2
Uic = (Ui1+ Ui2 ) / 2
Uid = Ui1- Ui2
例如：
Ui1=25mV
Ui2=6mV
则 Uid=19mV Uic=15.5mV
+
-
+
-
+
-
+
+
-
-
+
-
Uic
Uic
Uid
任意输入方式常伴随着共模信号输入
结论：在任意输入方式下，被放大的是输入信号 Ui1和Ui2 的差值。这也是这种电路为什么叫做“差分放大的原因”。
6mV
6mV
19mV
1、双端输入双端输出（双入双出）
uid
-
+
(1)差模电压放大倍数
（2）共模电压放大倍数
（3）差模输入电阻
（4）输出电阻
差分放大电路的四种接法
由于输入回路没有变化，所以IEQ、IBQ、ICQ与双端输出时一样。但是UCEQ1≠ UCEQ2。
2、双端输入、单端输出（双入单出）
戴维南定理
(1) 差模电压放大倍数
（3）输出电阻
（2）差模输入电阻
双端输入单端输出：共模信号作用下的分析
双端输入单端输出：问题讨论
1、T2的Rc可以短路吗？
2、什么情况下Ad为“＋”？
3、双端输出时的Ad是单端输出时的2倍吗？
3、单端输入双端输出
共模输入电压
差模输入电压
输入差模信号的同时总是伴随着共模信号输入：
在输入信号作用下发射极的电位变化吗？说明什么？
