直接耦合多级放大电路

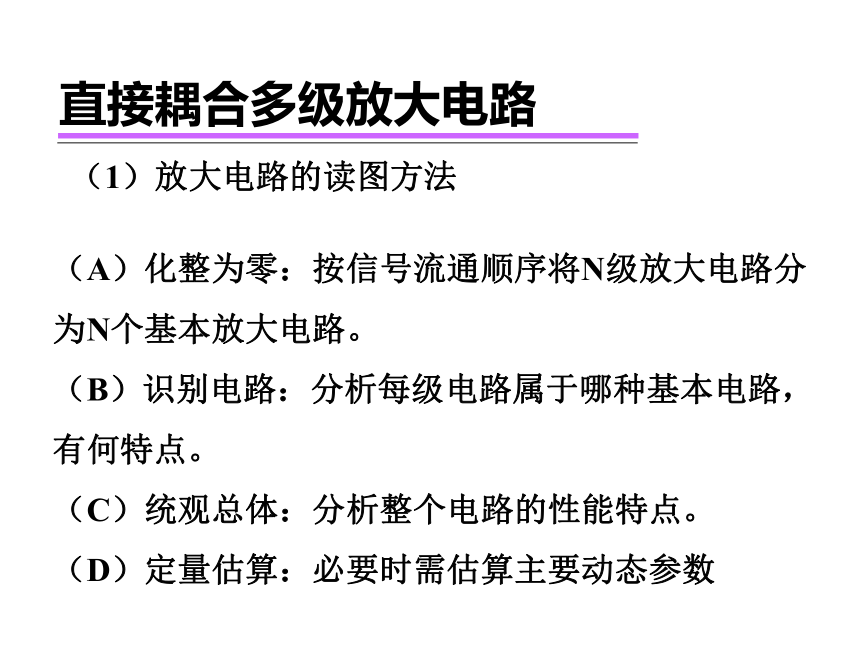

直接耦合多级放大电路
（1）放大电路的读图方法
（A）化整为零：按信号流通顺序将N级放大电路分为N个基本放大电路。
（B）识别电路：分析每级电路属于哪种基本电路，有何特点。
（C）统观总体：分析整个电路的性能特点。
（D）定量估算：必要时需估算主要动态参数

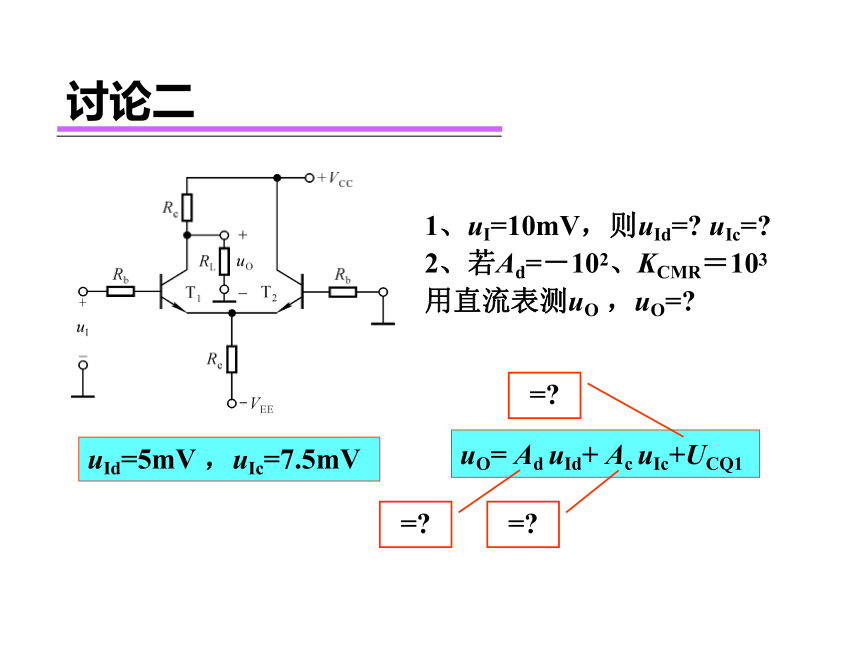

讨论二
1、uI=10mV，则uId= uIc=
2、若Ad=－102、KCMR＝103用直流表测uO ，uO=
uId=5mV ，uIc=7.5mV
uO= Ad uId+ Ac uIc+UCQ1
=
=
=

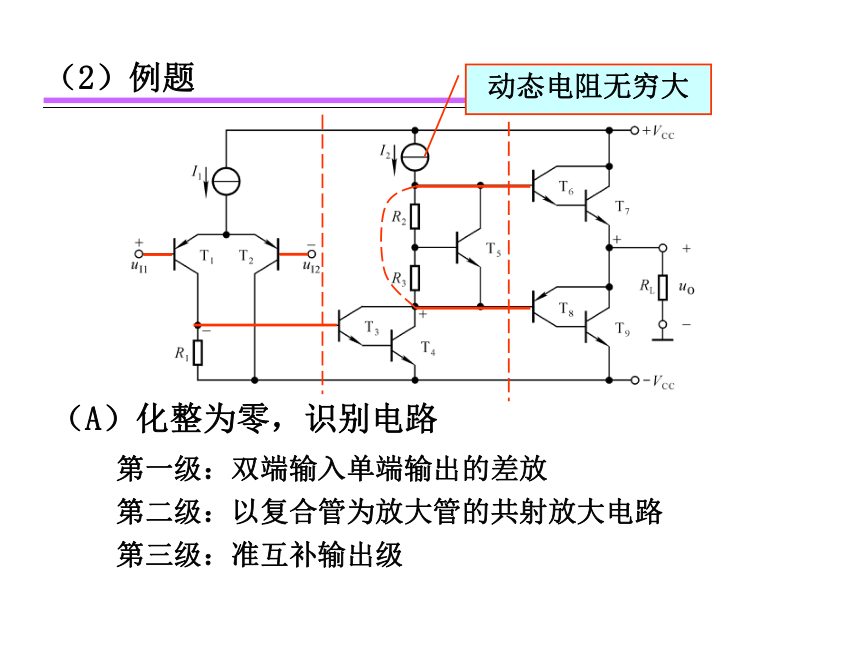

（2）例题
第一级：双端输入单端输出的差放
第二级：以复合管为放大管的共射放大电路
第三级：准互补输出级
动态电阻无穷大
（A）化整为零，识别电路

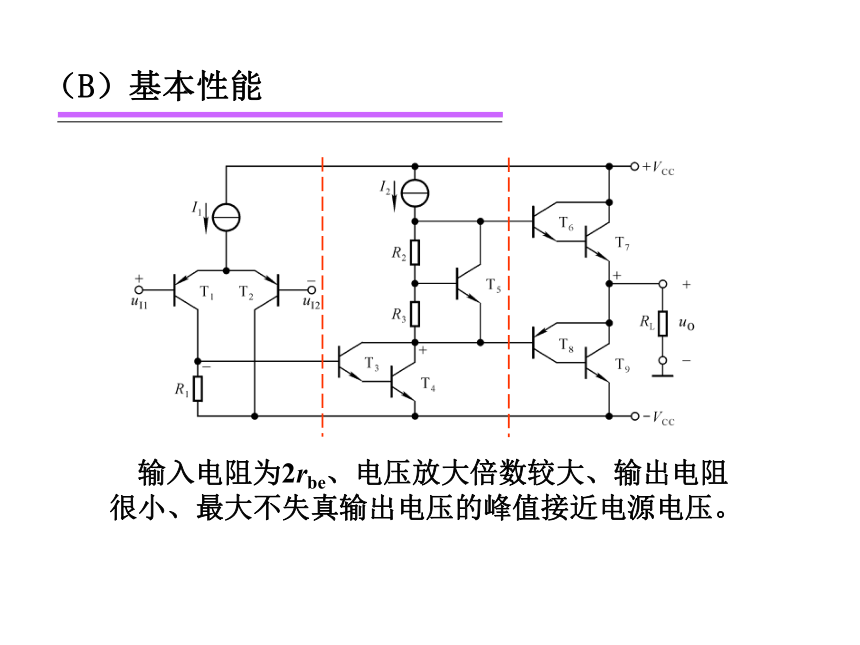

（B）基本性能
输入电阻为2rbe、电压放大倍数较大、输出电阻很小、最大不失真输出电压的峰值接近电源电压。

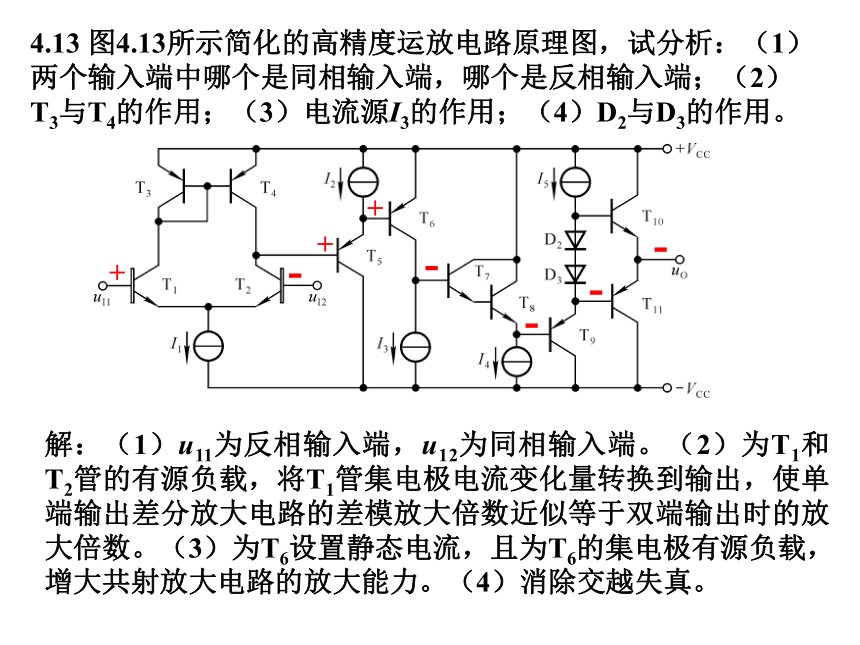

4.13 图4.13所示简化的高精度运放电路原理图，试分析：（1）两个输入端中哪个是同相输入端，哪个是反相输入端；（2）T3与T4的作用；（3）电流源I3的作用；（4）D2与D3的作用。
-
-
+
-
-
-
+
解：（1）u11为反相输入端，u12为同相输入端。（2）为T1和T2管的有源负载，将T1管集电极电流变化量转换到输出，使单端输出差分放大电路的差模放大倍数近似等于双端输出时的放大倍数。（3）为T6设置静态电流，且为T6的集电极有源负载，增大共射放大电路的放大能力。（4）消除交越失真。
+
4.14通用型运放F747的内部电路如图P4.14所示，试分析：
（1）偏置电路由哪些元件组成？基准电流约为多少？（2）哪些是放大管，组成几级放大电路，每级各是什么基本电路？ （3）T19、T20和R8组成的电路的作用是什么？
基准
长尾
有源负载
基准
F747电路原理图
F007电路原理图
解：（1）由T10、T11、T9、T8、T12、T13、R5构成。（2）图示电路为三级放大电路：T1～T4构成共集-共基差分放大电路，T14～T16构成共集-共射-共集电路，T23、T24构成互补输出级。（3）消除交越失真。互补输出级两只管子的基极之间电压UB23－B24＝UBE20＋UBE19， 使T23、T24处于微导通，从而消除交越失真。
基准
（C）判断电路的同相输入端和反相输入端
接法 输入 输出 相位
共射 b c 反相
共集 b e 同相
共基 e c 同相
＋
－
－
＋
＋
整个电路可等效为一个双端输入单端输出的差分放大电路。
＋
同相
输入端
反相
输入端
（D）交流等效电路
可估算低频小信号下的电压放大倍数、输入电阻、输出电阻等。
b1
c2
c1
b2
e2e1
b3
e6
C3C4
e3b4
rbe6
rbe7
C7
e4
C6
e7
P171
