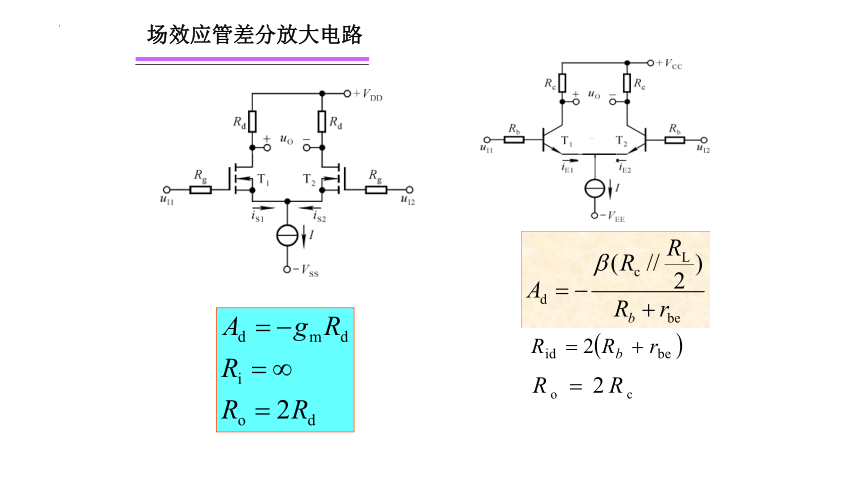

场效应管差分放大电路
场效应管差分放大电路

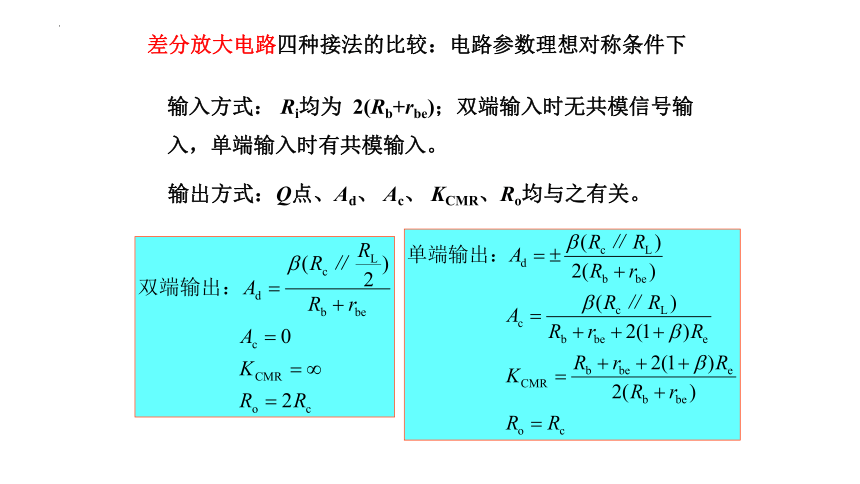

输入方式： Ri均为 2(Rb+rbe)；双端输入时无共模信号输入，单端输入时有共模输入。
输出方式：Q点、Ad、 Ac、 KCMR、Ro均与之有关。
差分放大电路四种接法的比较：电路参数理想对称条件下

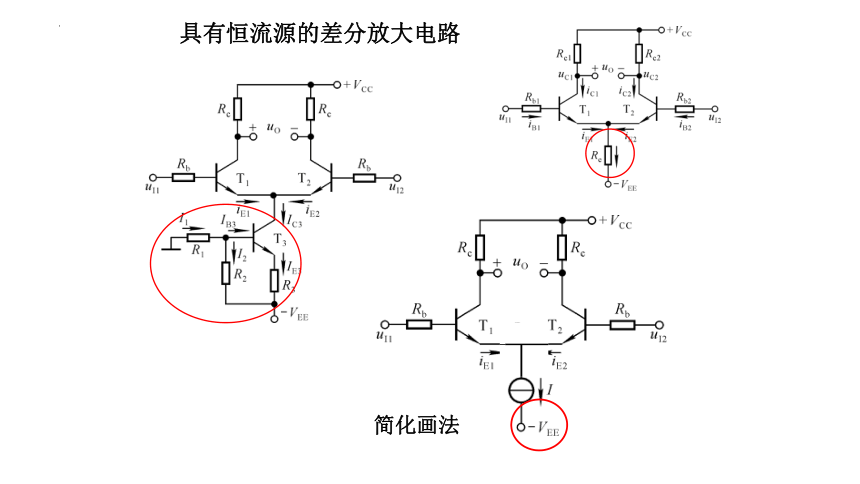

具有恒流源的差分放大电路
简化画法

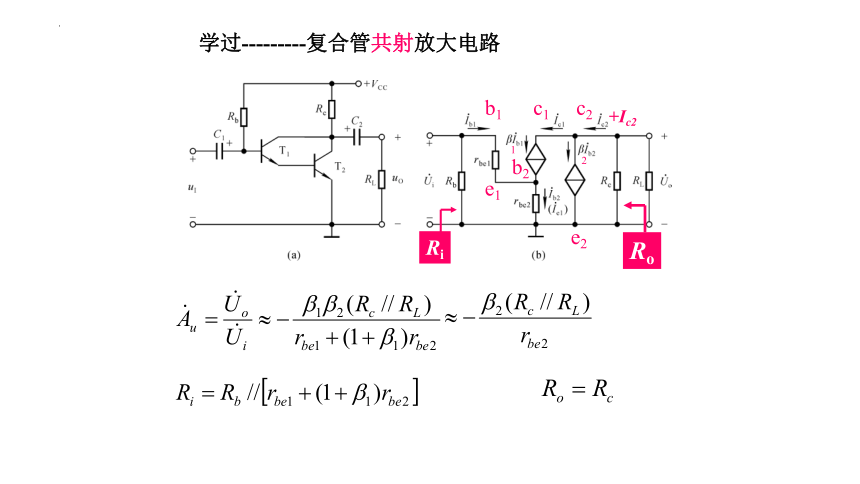

学过---------复合管共射放大电路
b2
b1
c2
e2
c1
e1
1
+Ic2
2
Ro
Ri

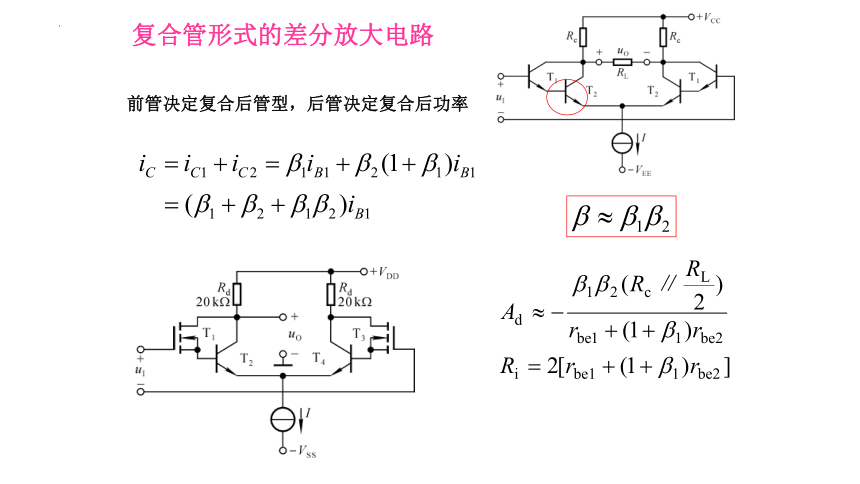

复合管形式的差分放大电路
前管决定复合后管型，后管决定复合后功率
1) RW取值应大些？还是小些？
2) RW对动态参数的影响？
3) 若RW滑动端在中点，写出Ad、Ri的表达式。
改进的差分放大电路
若uI1=10mV，uI2=5mV，则uId=？ uIc=？
uId=5mV ，uIc=7.5mV
三、电路如图PT3.4所示，所有晶体管均为硅管，β均为60， =100Ω，静态时｜UBEQ｜≈0.7V。试求：
（1）静态时T1管和T2管的发射极电流。
（2）若静态时uO＞0，则应如何调节Rc2的值才能使uO＝0V？若静态uO＝0V，则Rc2＝？电压放大倍数为多少？
解：IC3＝(UZ－UBEQ3)/Re3＝0.3mA 静态时IE1＝IE2＝0.15mA。静态时uO＞0，应减小Rc2。当uI＝0时uO＝0，ICQ4＝VEE/Rc4＝0.6mA。
求解差模电压放大倍数：
例 图示电路参数理想对称，β1＝β2＝β，rbe1＝rbe2＝rbe。（1）写出RW的滑动端在中点时Ad的表达式；（2）写出RW的滑动端在最右端时Ad的表达式，比较两个结果有什么不同。
解：(1)RW的滑动端在中点时Ad的表达式为
（2）RW的滑动端在最右端时
所以Ad的表达式为
比较结果可知，两种情况下的Ad完全相等；但第二种情况下的
