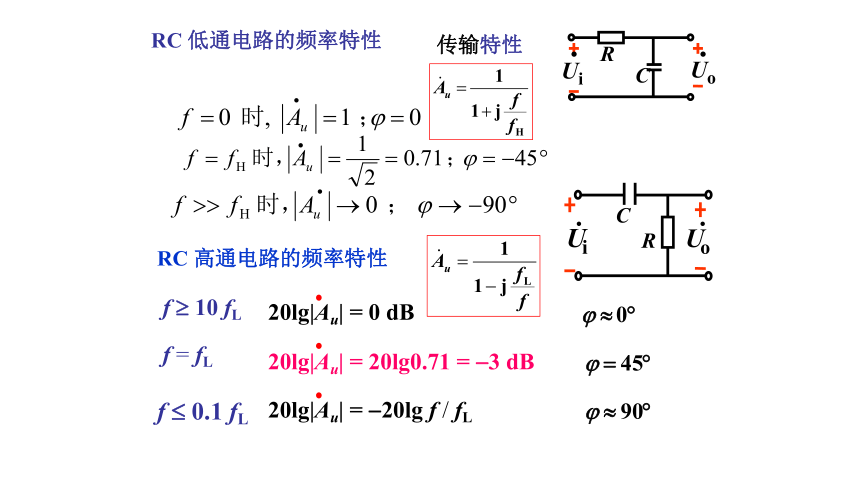

RC 低通电路的频率特性
RC 低通电路的频率特性
R
C





RC 高通电路的频率特性
R
C


f 10 fL
20lg|Au| = 0 dB
f = fL
20lg|Au| = 20lg0.71 = -3 dB
f 0.1 fL
20lg|Au| = -20lg f / fL
传输特性

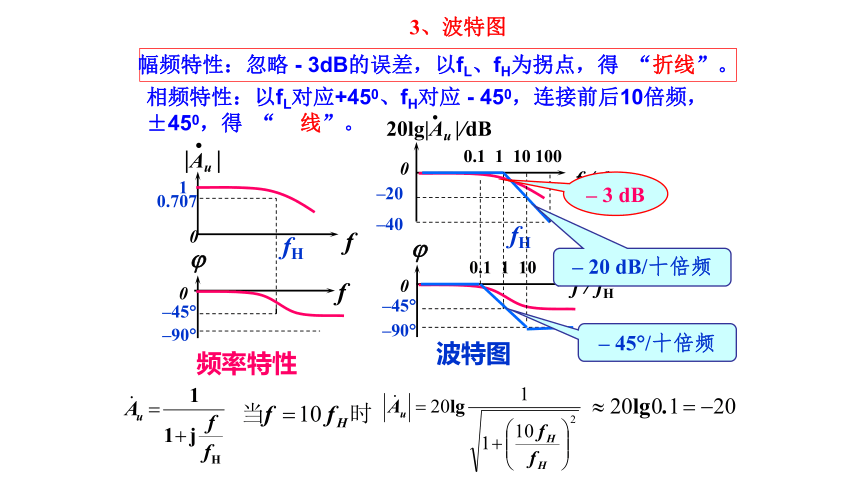

3、波特图
f / fH
0

20lg|Au |/dB
–20
0
–45

–90
fH
–40
0.1 1 10 100
0.1 1 10
f / fH
频率特性
波特图

–90
f
0
|Au |
1
0.707
0
–45

fH
f
– 3 dB
– 20 dB/十倍频
– 45 /十倍频
幅频特性：忽略 - 3dB的误差，以fL、fH为拐点，得 “折线”。
相频特性：以fL对应+450、fH对应 - 450，连接前后10倍频，±450，得 “ 线”。

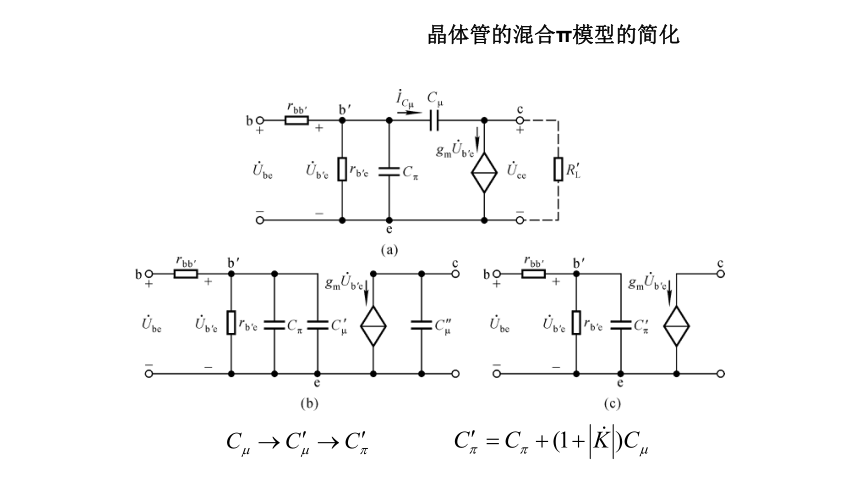

晶体管的混合π模型的简化
需分中、高、低三个频段分别求解

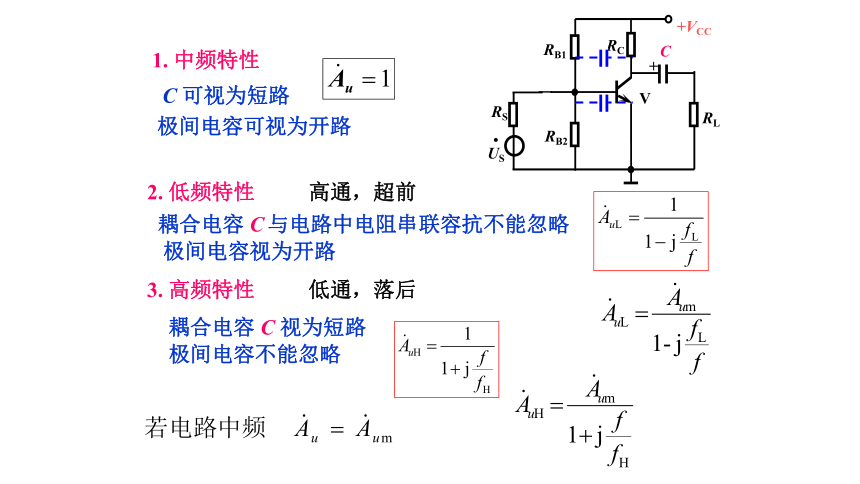

单级阻容耦合放大器的频率特性
RL
+VCC
RC
C
V
+
RB1
RB2
RS
US

2. 低频特性 高通，超前
极间电容视为开路
耦合电容 C 与电路中电阻串联容抗不能忽略
1. 中频特性
C 可视为短路
极间电容可视为开路
3. 高频特性 低通，落后
耦合电容 C 视为短路
极间电容不能忽略
晶体管的频率参数
共射截止频率
共基截止频率
特征频率
集电结电容
通过以上分析得出的结论：
1、低频段和高频段放大倍数的表达式
2、截止频率与时间常数的关系
3、波特图及其折线画法
手册查得
场效应管的高频等效电路
可与晶体管高频等效电路类比，简化、单向化变换。
很大，可忽略其电流
单向化变换
极间电容 Cgs Cgd Cds
数值(pF) 1～10 1～10 0.1～1
忽略d-s间等效电容
讨论
1、若干个放大电路的放大倍数分别为1、10、102、103、104、105，它们的增益分别为多少？
2、为什么波特图开阔了视野？同样长度的横轴，在单位长度不变的情况下，采用对数坐标后，最高频率是原来的多少倍？
10
20
30
40
50
60
O
f
10
102
103
104
105
106
lg f
5. 4 单管放大电路的频率响应
需分中、高、低三个频段分别求解
dB
只有一个输出耦合电容！
图5.4.2 单管共射放大电路的中频等效电路
1. 中频特性
图5.4.3 单管共射放大电路的低频等效电路
2. 低频特性：
极间电容视为开路，耦合电容 C 不能忽略
高通电路，超前
dB
超前
