(共13张PPT)

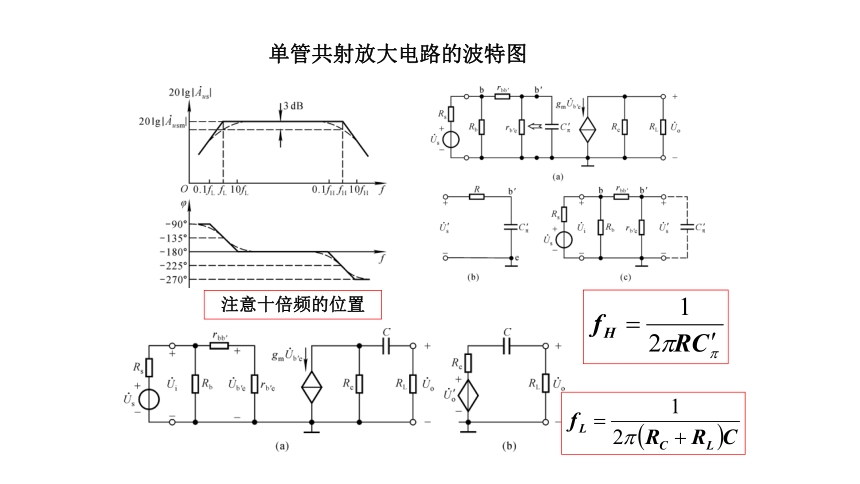

单管共射放大电路的波特图
单管共射放大电路的波特图
注意十倍频的位置
dB

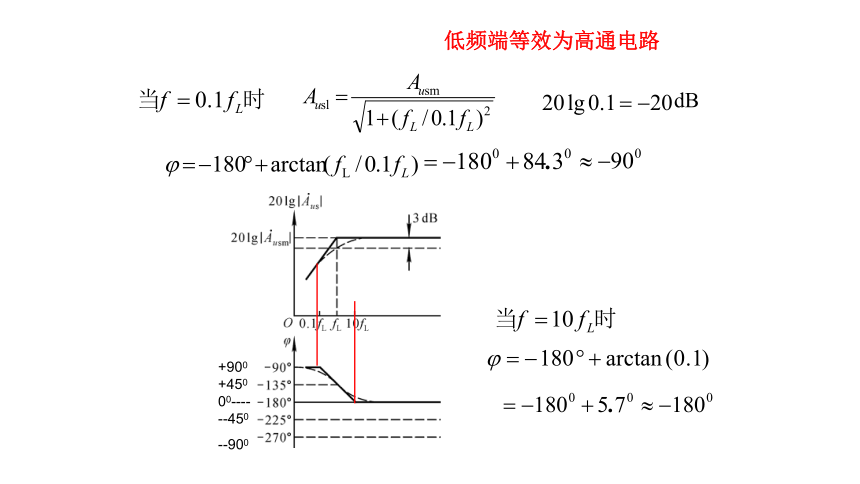

低频端等效为高通电路
+900+450 00------450
--900

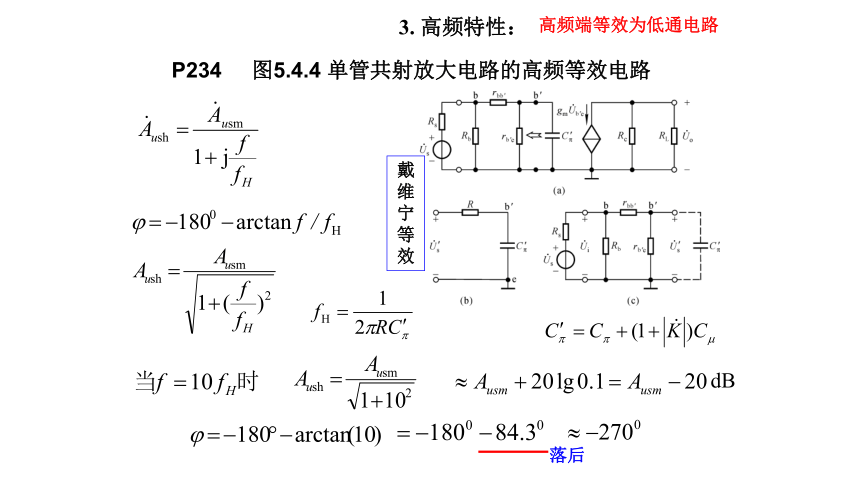

P234 图5.4.4 单管共射放大电路的高频等效电路
3. 高频特性：
戴维宁等效
高频端等效为低通电路
dB
落后

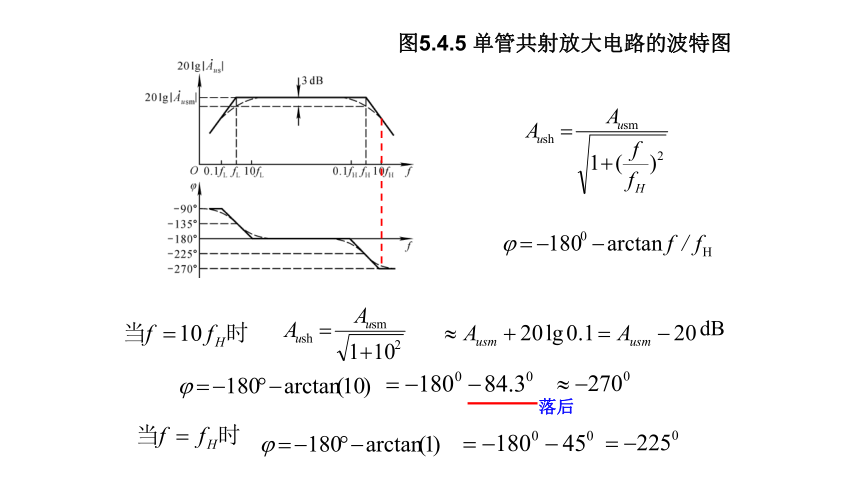

图5.4.5 单管共射放大电路的波特图
dB
落后
4、单管共射放大电路的总电压放大倍数
图5.4.6 例5.4.1图
电路中有多个电容时！
带宽增益积：定性分析
fbw＝ fH－ fL≈ fH
矛盾
当提高增益时，带宽将变窄；反之，增益降低，带宽将变宽。
若rbe<说明决定于管子参数
对于大多数放大电路，增益提高，带宽都将变窄。
要想制作宽频带放大电路需用高频管，必要时需采用共基电路。
约为常量
根据
增益带宽积
为常数
共射放大：频率升高， Au 减小，输出相位滞后，
但增益带宽积为常数
对中、高频
希望宽频，可改用共基放大。
5.5 多级放大电路的频率响应
如果放大器由多级级联而成，那么，总增益
图5.5.1 两级放大电路的波特图
若两级放大，参数相同
两级的 fH
若三级放大，参数相同
P243下面文字
