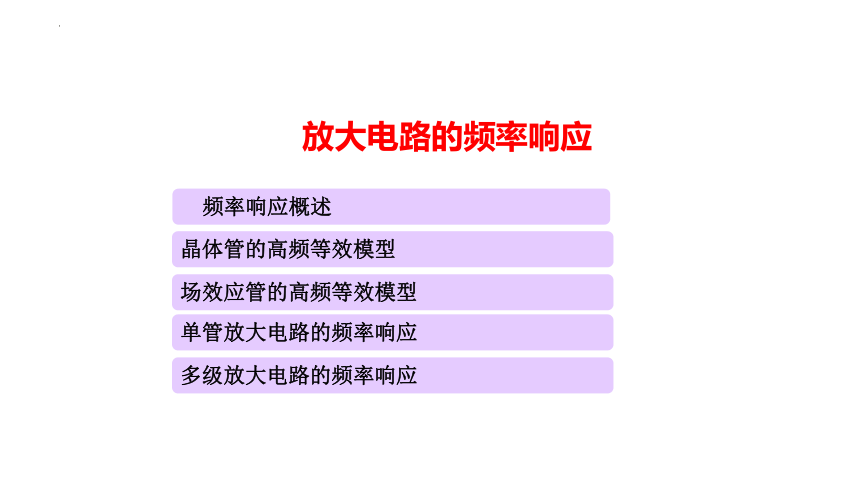

放大电路的频率响应
　频率响应概述
放大电路的频率响应
晶体管的高频等效模型
多级放大电路的频率响应
场效应管的高频等效模型
单管放大电路的频率响应
影响工作频率的原因 —PN 结的电容效应
1. 低频，影响很小，可以忽略
高频，因容抗减小，单向导电性变差
2. 结面积小的，结电容小，工作频率可以高

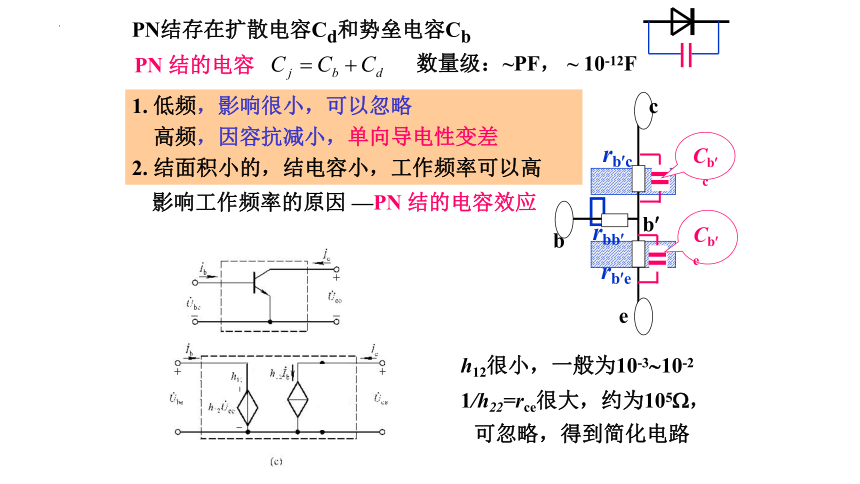

PN结存在扩散电容Cd和势垒电容Cb
PN 结的电容
数量级：~PF， ~ 10-12F
h12很小，一般为10-3 10-2
1/h22=rce很大，约为105 ，可忽略，得到简化电路
b
e
b
c
rbb
rb e
rb c
Cb c
Cb e

f
O
Aum
1、幅频特性和相频特性
Au( f ) — 幅频特性
( f ) — 相频特性
0.71Aum
f
O
Au
f L — 下限截止频率
f H — 上限截止频率
2、频带宽度(带宽)BW(Band Width)
BW = f H - f L f H
fL
fH

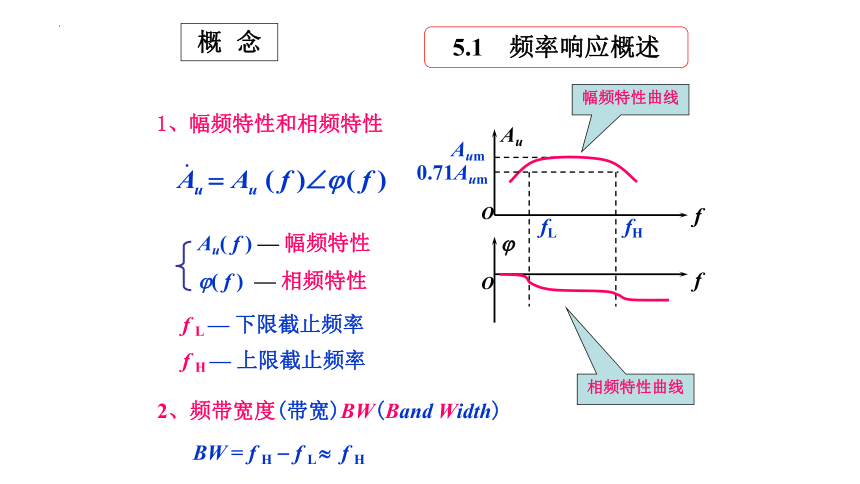

5.1　频率响应概述
概 念
幅频特性曲线
相频特性曲线

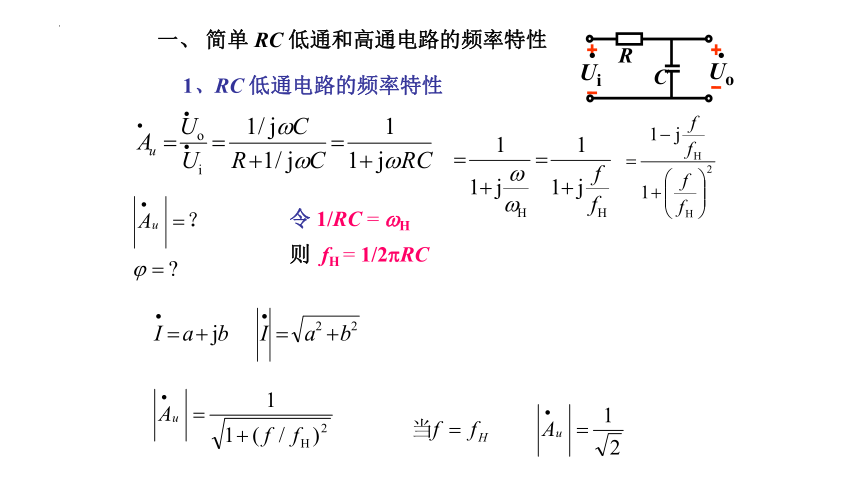

1、RC 低通电路的频率特性
一、 简单 RC 低通和高通电路的频率特性
R
C





令 1/RC = H
则 fH = 1/2 RC

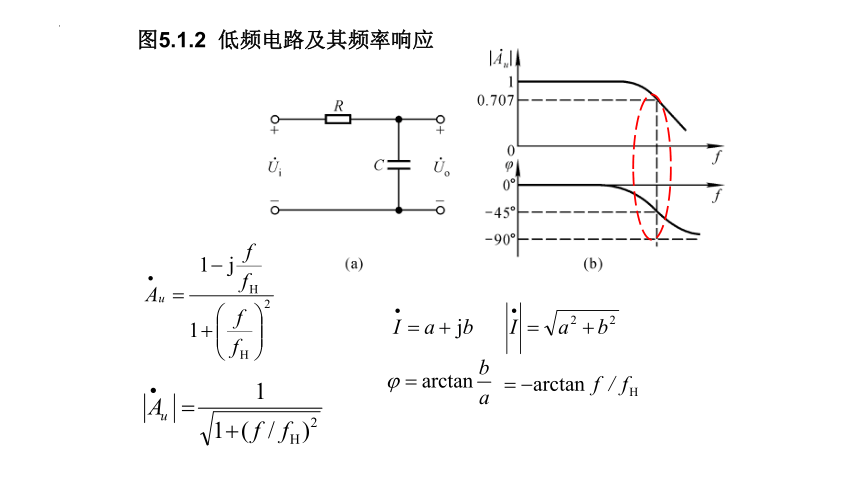

图5.1.2 低频电路及其频率响应

滞后




f
O
|Au |
1
0.707
O
–45

–90
fH
f
幅频特性
相频特性
2、RC 高通电路的频率特性



令 1/RC = L
则 fL = 1/2 RC
超前
f 10 fL
20lg|Au| = 0 dB
f = fL
20lg|Au| = 20lg0.71 = -3 dB
f 0.1 fL
20lg|Au| = -20lg f / fL
R
C


图5.1.1 高通电路及频率响应
f 10 fL
20lg|Au| = 0 dB
f = fL
20lg|Au| = 20lg0.7071 = -3 dB
f 0.1 fL
20lg|Au| = -20lg f / fL
幅频特性
相频特性
3、 频率特性的波特图
f / fH
0

20lg|Au |/dB
–20
0
–45

–90
fH
–40
0.1 1 10 100
0.1 1 10
f / fH
频率特性
波特图

–90
f
0
|Au |
1
0.71
0
–45

fH
f
– 3 dB
– 20 dB/十倍频
– 45 /十倍频

横轴是对数坐标，表频率
相频特性：以fL对应+450、fH对应 - 450，连接前后10倍频，±450，得 “ 线”。
幅频特性：忽略 - 3dB的误差，以fL、fH为拐点，得 “折线”
- 40dB，每10倍频程相位变化为900
