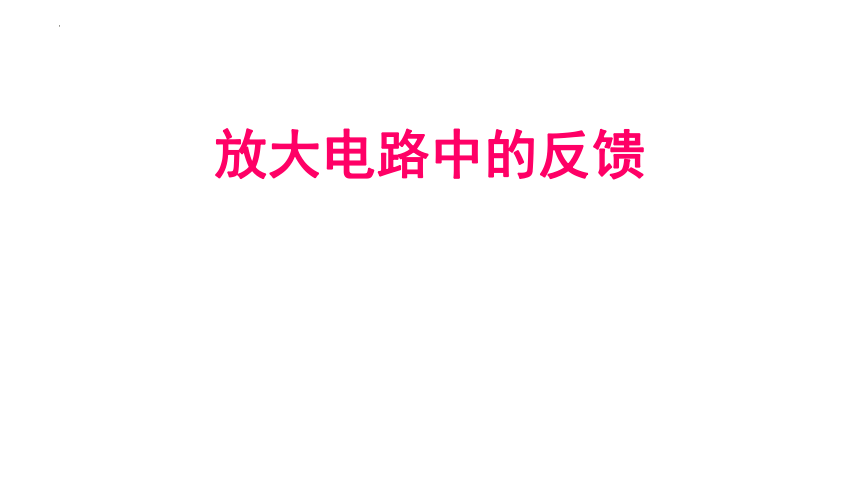

放大电路中的反馈

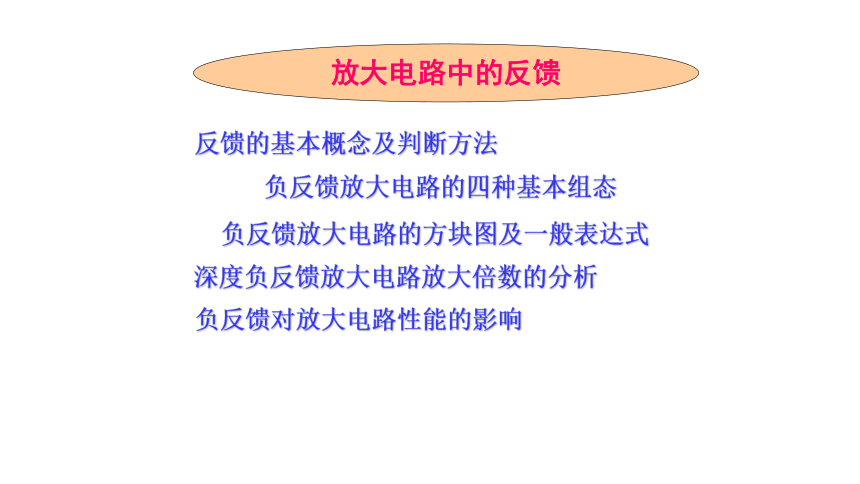

放大电路中的反馈
反馈的基本概念及判断方法
负反馈对放大电路性能的影响
深度负反馈放大电路放大倍数的分析
　负反馈放大电路的四种基本组态
　负反馈放大电路的方块图及一般表达式

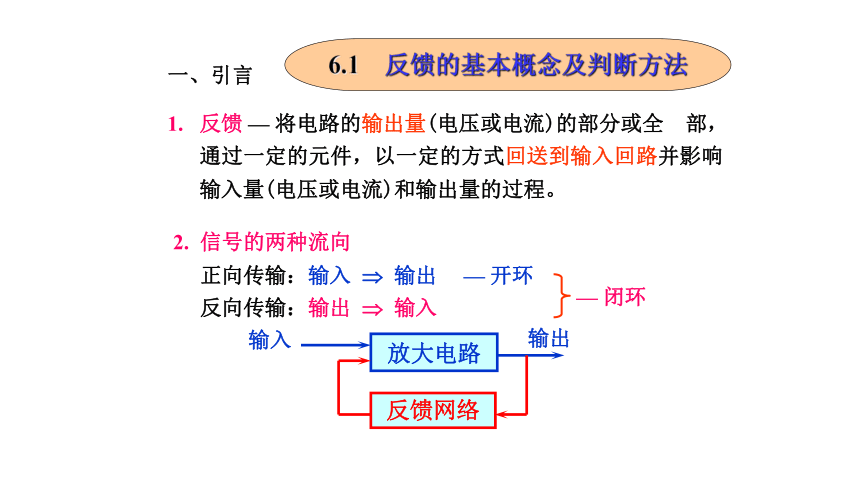

反馈 — 将电路的输出量(电压或电流)的部分或全 部，通过一定的元件，以一定的方式回送到输入回路并影响输入量(电压或电流)和输出量的过程。
2. 信号的两种流向
正向传输：输入 输出
反向传输：输出 输入
— 开环
— 闭环
输入
输出
放大电路
反馈网络
6.1　反馈的基本概念及判断方法
一、引言
A
+
–
比较
叠加

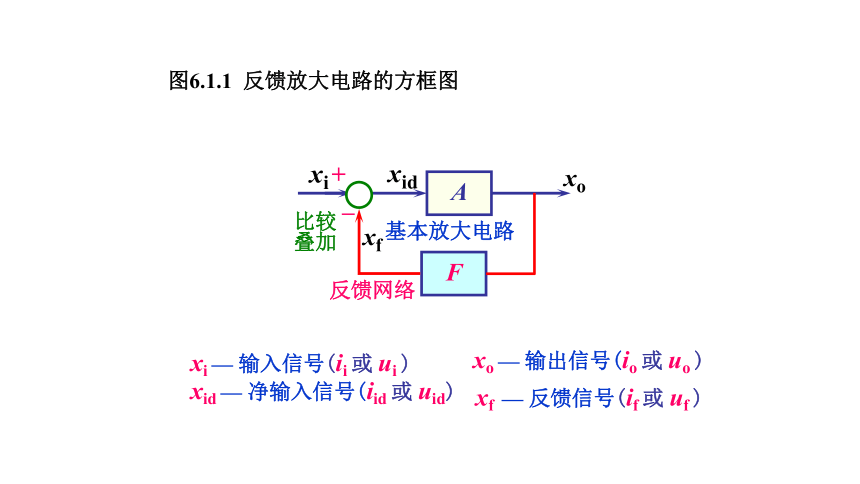

图6.1.1 反馈放大电路的方框图
基本放大电路
F
反馈网络
xi — 输入信号(ii 或 ui )
xid — 净输入信号(iid 或 uid)
xo — 输出信号(io 或 uo )
xf — 反馈信号(if 或 uf )

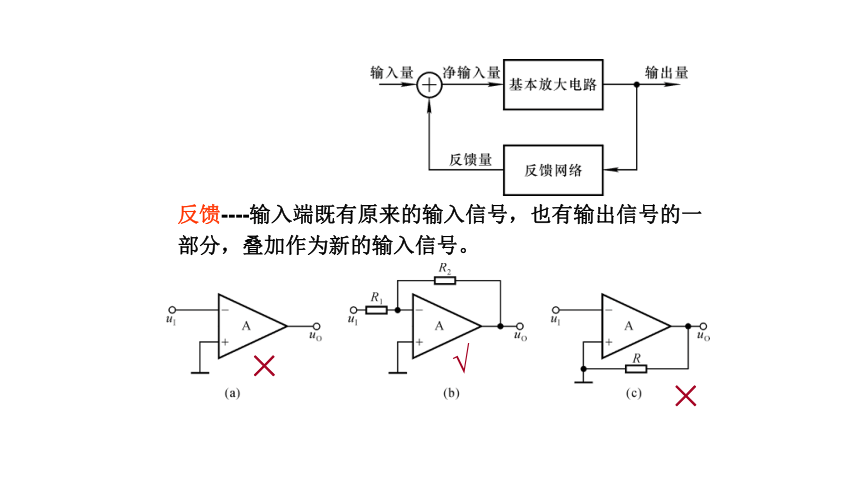

反馈----输入端既有原来的输入信号，也有输出信号的一部分，叠加作为新的输入信号。
×
×
√

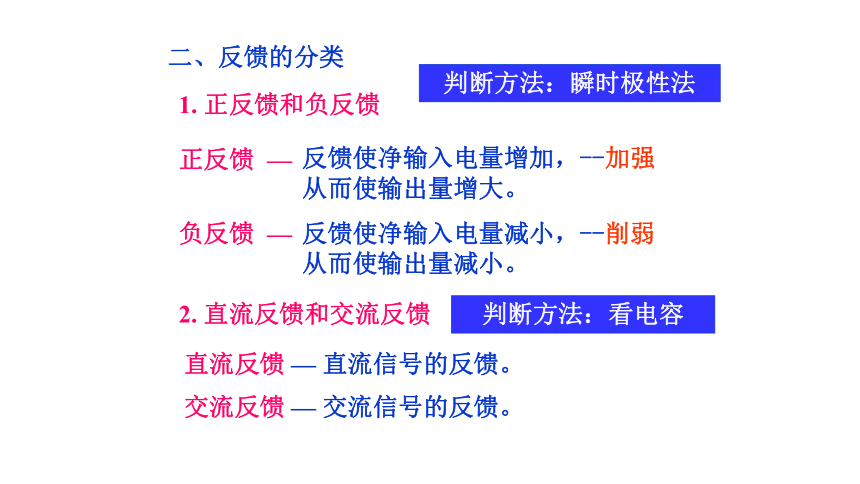

二、反馈的分类
1. 正反馈和负反馈
正反馈 —
反馈使净输入电量增加，--加强
从而使输出量增大。
负反馈 —
反馈使净输入电量减小，--削弱
从而使输出量减小。
判断方法：瞬时极性法
2. 直流反馈和交流反馈
直流反馈 — 直流信号的反馈。
交流反馈 — 交流信号的反馈。
判断方法：看电容
图6.1.3 正、负反馈的判断
判断方法：瞬时极性法
步骤：设输入（+）-----看输出（）-------看反馈回输入（）------据（）和叠加点，判断净输入是加强（或减弱）
除了放大元件，信号经过电阻、电容等，不变号
负反馈
正反馈
负反馈
图6.1.4 分立元件放大电路反馈极性的判断
步骤：设输入（+）-----看输出（）-------看反馈回输入（）------据（）和叠加点，判断净输入是加强（或减弱）
除了放大元件，信号经过电阻、电容等，不变号
反馈使净输入减少----负反馈
图6.1.5 直流反馈与交流反馈的判断（一）
直流负反馈
直流通路
交流通路
直流负反馈交流负反馈
例 1
输入
回路
输出
回路
判断电路是否存在反馈。是正反馈还是负反馈？直反馈还是交流反馈？


RE 介于输入输出回路，有反馈。
反馈使 uid 减小，为负反馈。
既有直流反馈，又有交流反馈。
三、反馈信号
电压反馈 — 反馈信号取自输出电压的部分或全部。
判别法：使 uo = 0 (RL 短路)，
若反馈消失则为电压反馈。
电流反馈 — 反馈信号取自输出电流。
判别法：使 io = 0(RL 开路)，
若反馈消失则为电流反馈。
A
F
RL
uo
电压
反馈
电流
反馈
io
uo
F
A
RL
io
电压反馈与电流反馈的判断------分析输出回路
电压反馈
电流反馈
