非正弦波发生电路
uC ，当 uC = -UT 时， uO = +UZ ，则u+ = +UT ，uO 通过R3向C充电 。
uC ，当 uC = +UT 时， uO = - UZ ，则u+ = -UT ，uO 通过R3向C反向充电（放电） 。
非正弦波发生电路
工作原理：

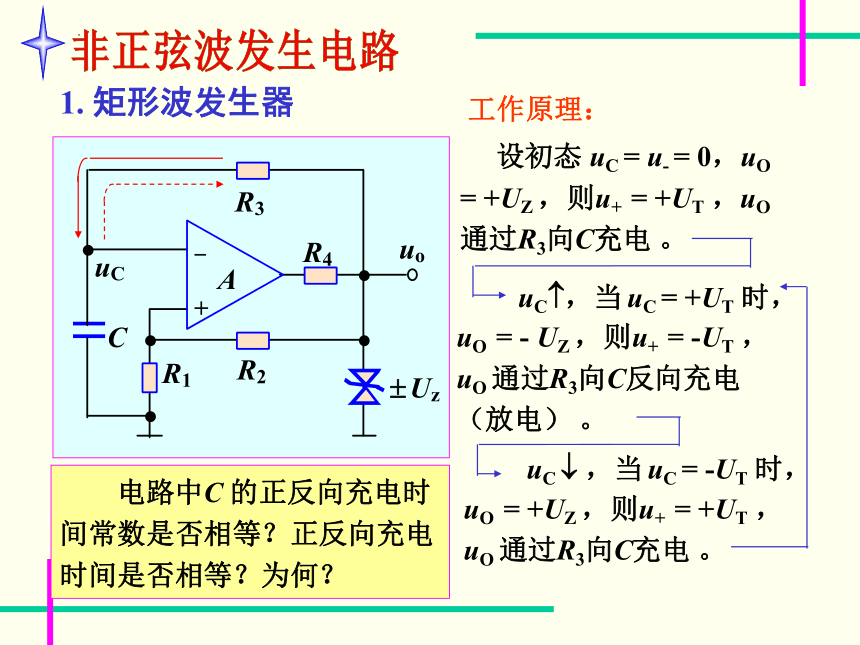

设初态 uC = u- = 0，uO = +UZ ，则u+ = +UT ，uO 通过R3向C充电 。
电路中C 的正反向充电时间常数是否相等？正反向充电时间是否相等？为何？
1. 矩形波发生器

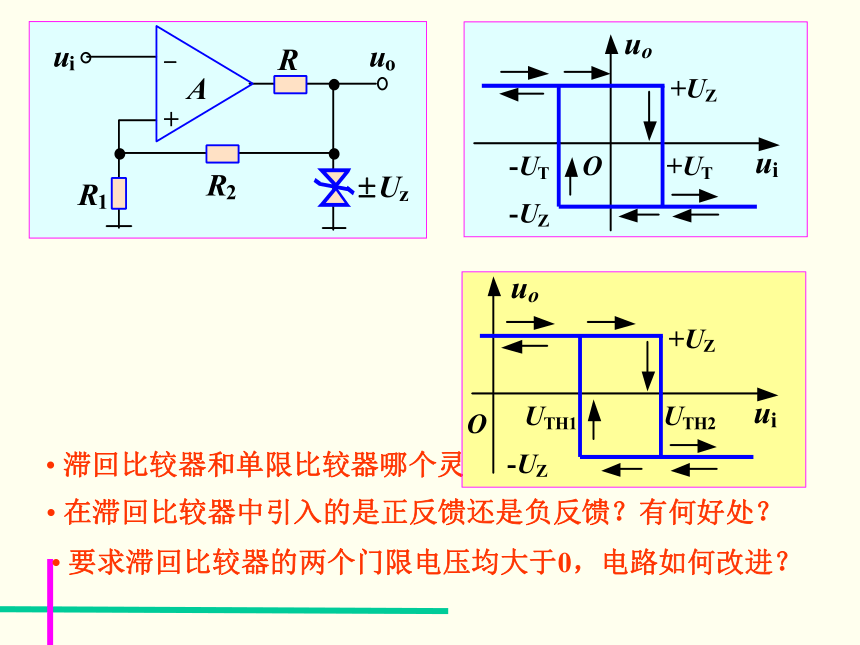

滞回比较器和单限比较器哪个灵敏度高？哪个抗噪能力强？
在滞回比较器中引入的是正反馈还是负反馈？有何好处？
要求滞回比较器的两个门限电压均大于0，电路如何改进？
1、若要电压传输特性曲线左右移动，则应如何修改电路？

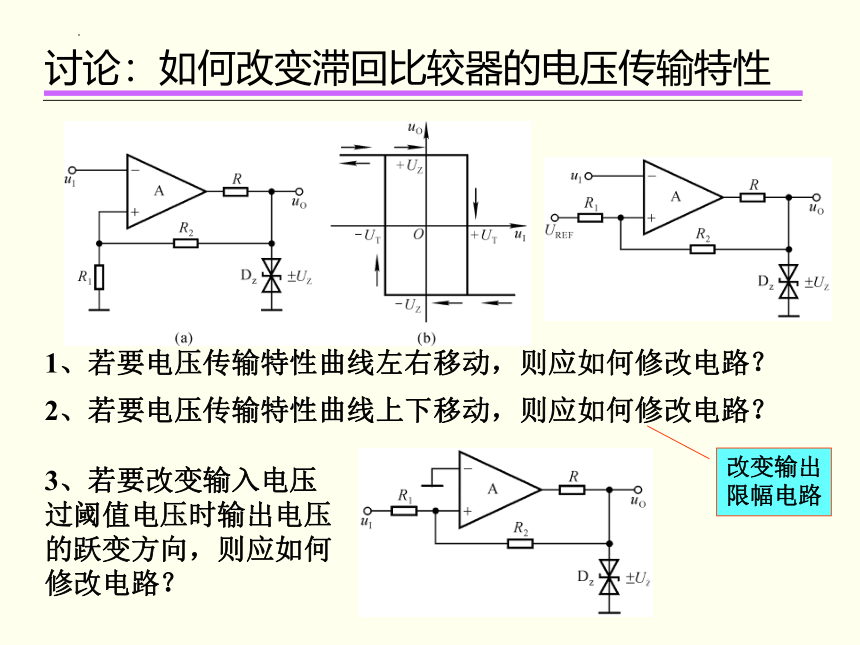

讨论：如何改变滞回比较器的电压传输特性
2、若要电压传输特性曲线上下移动，则应如何修改电路？
3、若要改变输入电压过阈值电压时输出电压的跃变方向，则应如何修改电路？
改变输出限幅电路

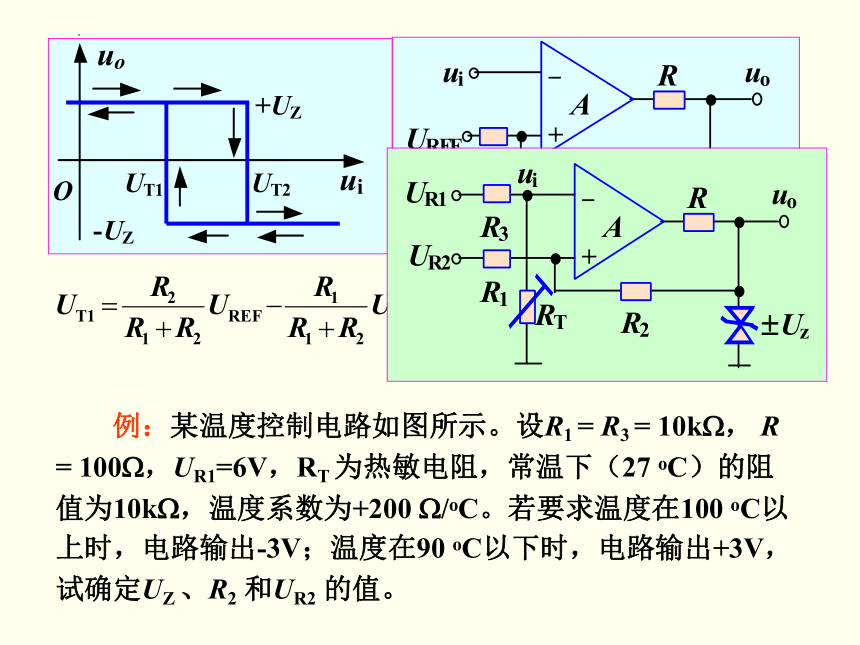

例：某温度控制电路如图所示。设R1 = R3 = 10k ， R = 100 ，UR1=6V，RT 为热敏电阻，常温下（27 oC）的阻值为10k ，温度系数为+200 /oC。若要求温度在100 oC以上时，电路输出-3V；温度在90 oC以下时，电路输出+3V，试确定UZ 、R2 和UR2 的值。

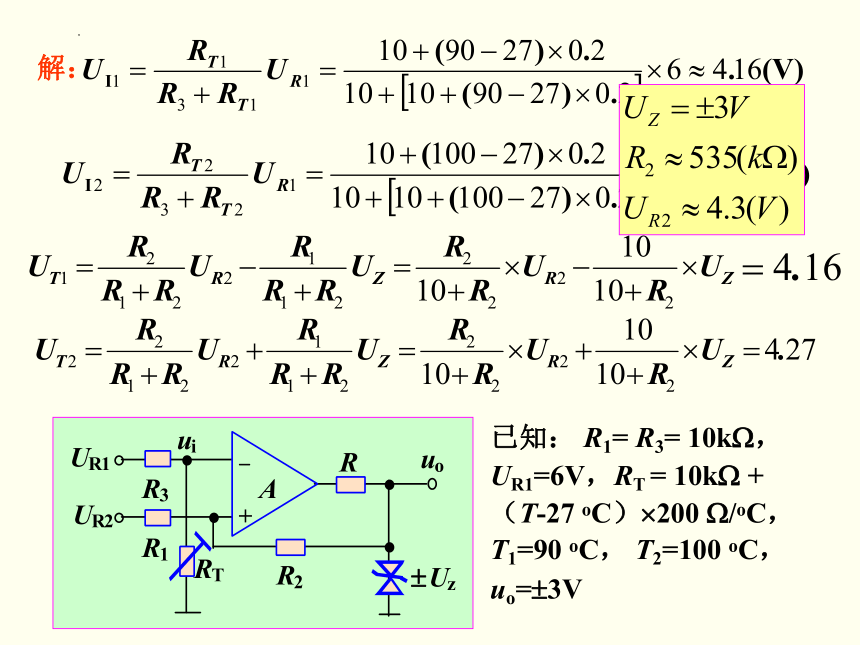

已知： R1= R3= 10k ，UR1=6V，RT = 10k +（T-27 oC） 200 /oC， T1=90 oC， T2=100 oC，uo= 3V
解：
因为电容C 的正、反反向充电时间相等，所以其占空比为50%，即输出方波信号。
8.3 非正弦波发生电路
波形分析及主要参数：
uC(0) = -UT ， uC( ) = +UZ ， =R3C ，则：
8.3 非正弦波发生电路
改变电路中C 的正反向充电时间常数，从而改变占空比。
占空比可调电路：
8.3 非正弦波发生电路
积分电路可将方波变为三角波，所以三角波电路 = 方波电路 + 积分电路。
2. 三角波发生器
8.3 非正弦波发生电路
实用电路中，一般采用三角波-方波发生电路，可以同时获得三角波和方波信号。
工作原理：
滞回比较器的RC 充、放电回路用积分电路取代，积分电路和滞回比较器的输出互为另一个电路的输入，当电路极性配合适当时，可以在滞回比较器输出方波信号，在积分电路输出三角波信号。
8.3 非正弦波发生电路
振荡频率：
UT 为多少？如何求？
8.3 非正弦波发生电路
在三角波发生电路中，改变积分电路RC 充、放电时间常数，即可改变输出电压上升和下降的斜率，当其中一个时间常数远大于另一个时，便可在滞回比较器输出矩形波，在积分电路得到锯齿波。
3. 锯齿波发生器
