(共12张PPT)
改进型电流源电路
改进型电流源电路

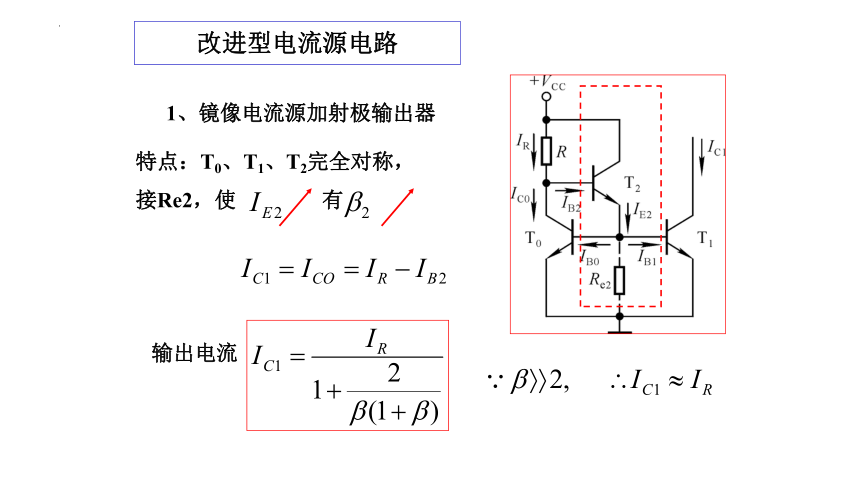

1、镜像电流源加射极输出器
特点：T0、T1、T2完全对称，
接Re2，使 有
输出电流

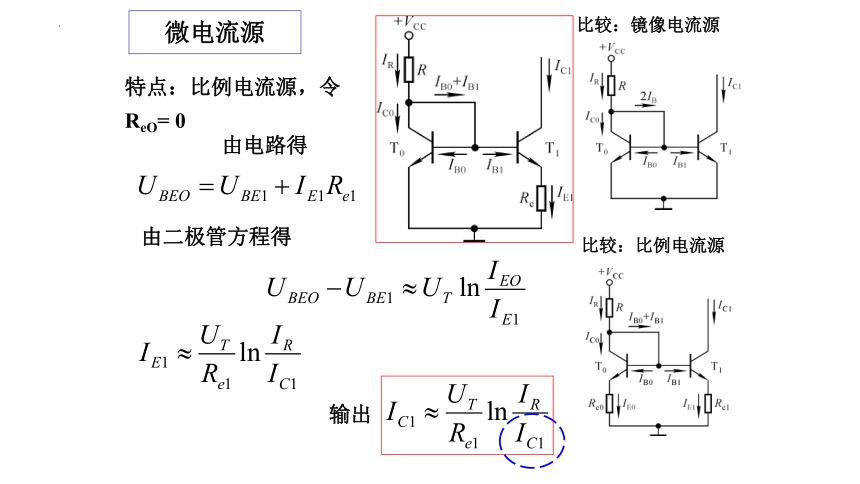

微电流源
比较：比例电流源
比较：镜像电流源
特点：比例电流源，令 ReO= 0
由电路得
由二极管方程得
输出

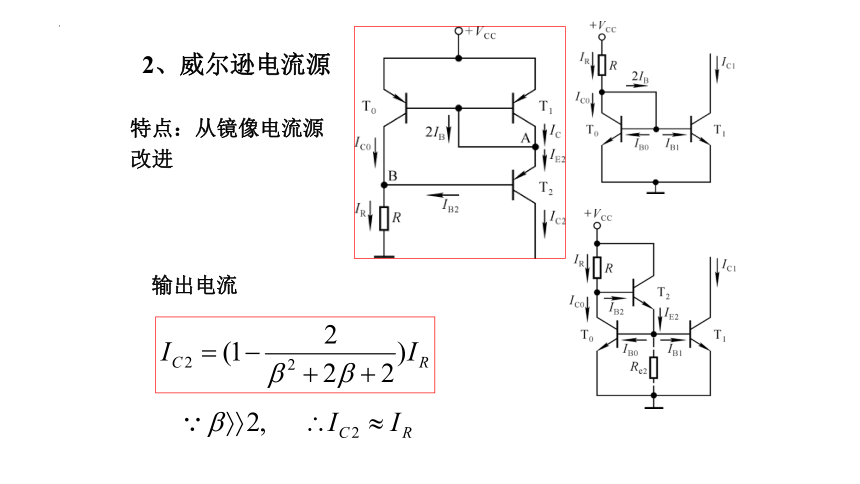

2、威尔逊电流源
特点：从镜像电流源改进
输出电流

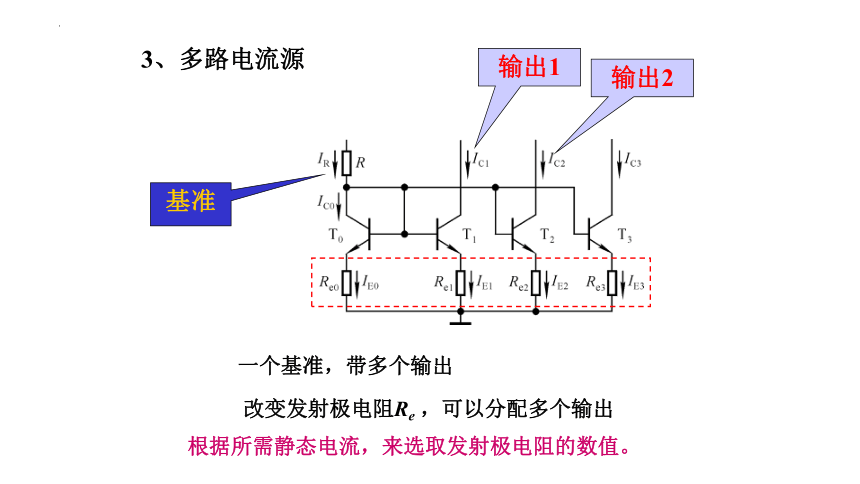

3、多路电流源
一个基准，带多个输出
基准
输出1
输出2
改变发射极电阻Re ，可以分配多个输出
根据所需静态电流，来选取发射极电阻的数值。

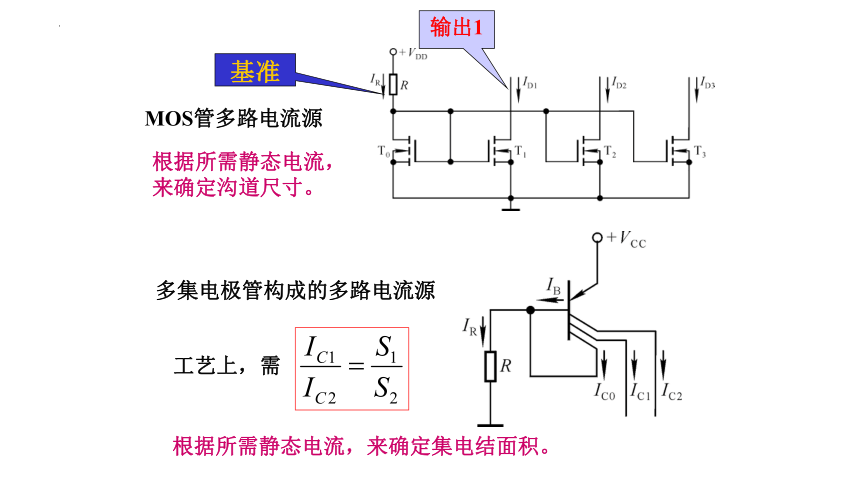

多集电极管构成的多路电流源
MOS管多路电流源
工艺上，需
基准
输出1
根据所需静态电流，来确定集电结面积。
根据所需静态电流，来确定沟道尺寸。
P179例4.2.1
F007中的电流源电路
基准
输出
输出
镜像
微电流源
三、电流源作有源负载
1、有源负载共射放大电路
P181
(b)图
(a)图 电压放大倍数可以达到最大
2、有源负载差分放大电路
差模输入
相当于双端输出
差模电压放大倍数
有源负载，
单端输出的
差模电压放大倍数
图4.3.1 F007电路原理图
长尾
若在集成运放电路中能够估算出某一支路的电流，则这个电流往往是偏置电路中的基准电流。
找出偏置电路
图4.3.2 F007电路中的放大电路部分
长尾
