功率放大电路
Home
内容简介
本章小结

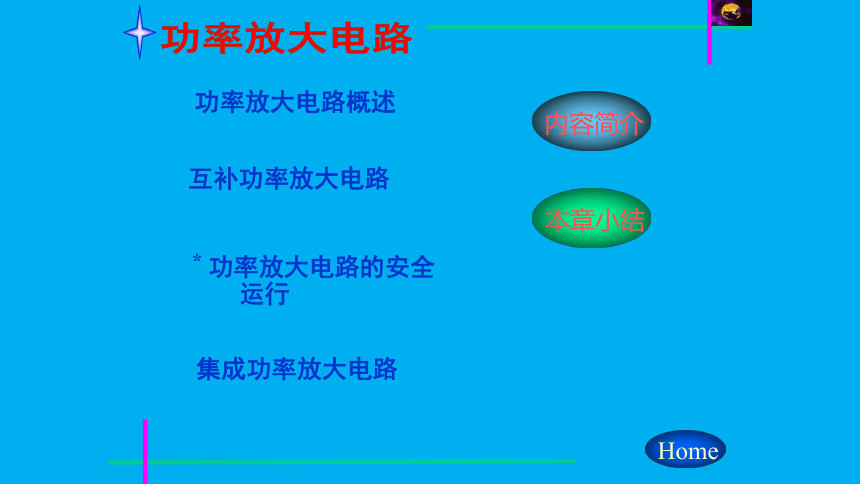

功率放大电路
功率放大电路概述
互补功率放大电路
* 功率放大电路的安全运行
集成功率放大电路

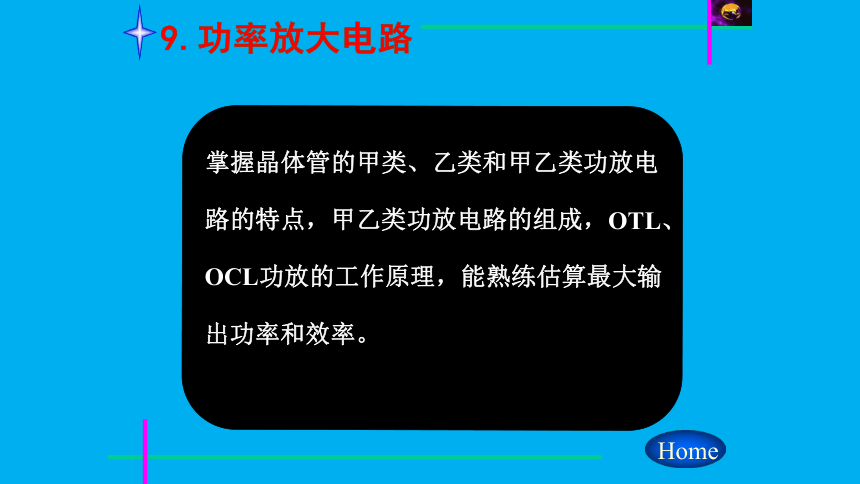

掌握晶体管的甲类、乙类和甲乙类功放电路的特点，甲乙类功放电路的组成，OTL、OCL功放的工作原理，能熟练估算最大输出功率和效率。
Home
9.功率放大电路
（2）功放管的散热、保护。
Home
Next

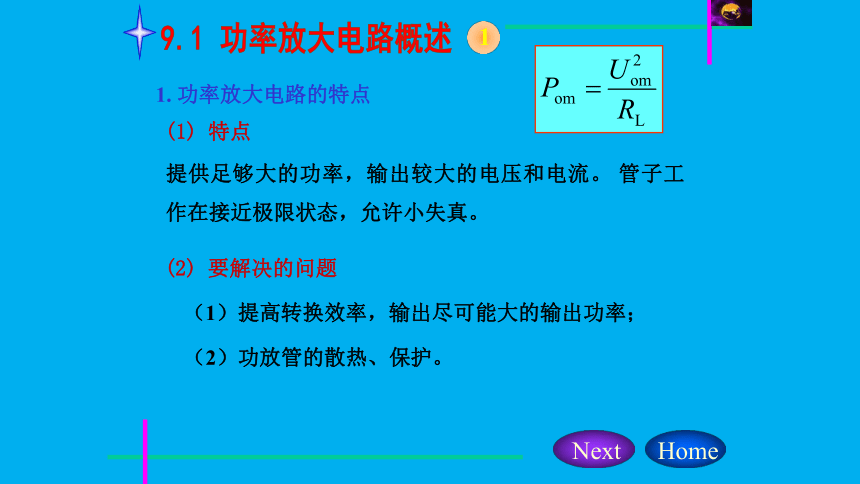

9.1 功率放大电路概述
1
(1) 特点
提供足够大的功率，输出较大的电压和电流。 管子工作在接近极限状态，允许小失真。
(2) 要解决的问题
（1）提高转换效率，输出尽可能大的输出功率；
1. 功率放大电路的特点
无本质的区别，都是能量的控制与转换。不同之处在于，各自追求的指标不同：电压放大电路追求不失真的电压放大；功率放大电路追求尽可能大的不失真输出功率和转换效率。
9.1 功率放大电路概述
2

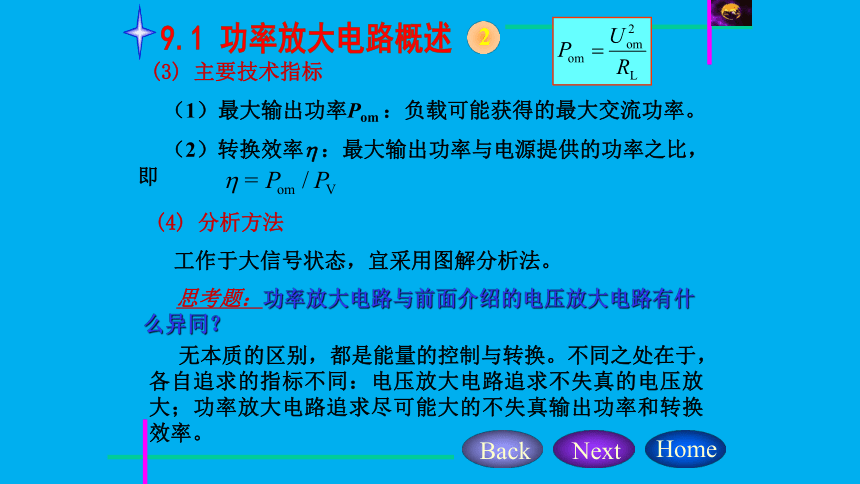

(3) 主要技术指标
（1）最大输出功率Pom ：负载可能获得的最大交流功率。
(4) 分析方法
工作于大信号状态，宜采用图解分析法。
Back
Next
Home
（2）转换效率 ：最大输出功率与电源提供的功率之比，即
思考题：功率放大电路与前面介绍的电压放大电路有什么异同？
9.1 功率放大电路概述
Back
Next
Home

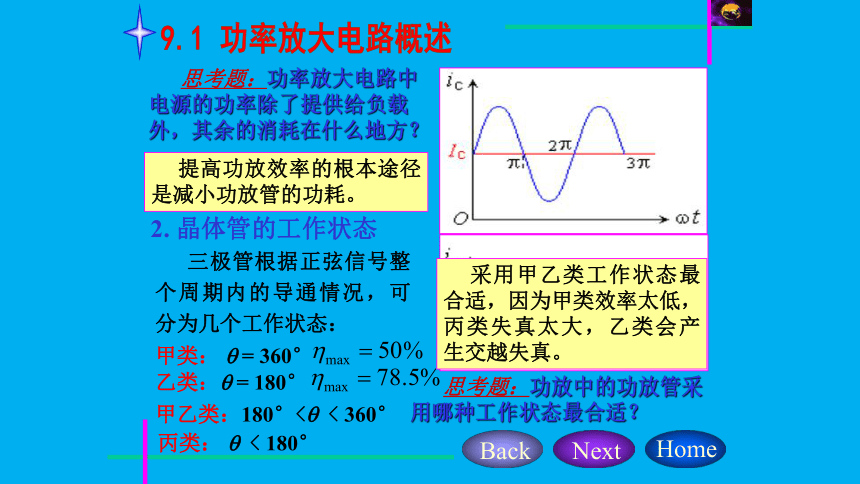

三极管根据正弦信号整个周期内的导通情况，可分为几个工作状态：
乙类： = 180°
甲类： = 360°
甲乙类：180°< < 360°
丙类： < 180°
思考题：功率放大电路中电源的功率除了提供给负载外，其余的消耗在什么地方？
思考题：功放中的功放管采用哪种工作状态最合适？
提高功放效率的根本途径是减小功放管的功耗。
2. 晶体管的工作状态
采用甲乙类工作状态最合适，因为甲类效率太低，丙类失真太大，乙类会产生交越失真。
单管变压器耦合功率放大电路
看 P 482
P 483
输入信号增大，输出功率如何变化？管子的平均电流如何变化？电源提供的功率如何变化？效率如何变化？
9.1 功率放大电路概述
Back
Next
Home
变压器耦合乙类推挽功率放大电路
优点：可以实现阻抗变换。
缺点：体积庞大、笨重、消耗有色金属，且效率较低（变压器损耗），低频和高频特性都差。
3. 功放的几种基本电路形式
变压器耦合乙类推挽功率放大电路
P 484
9.1 功率放大电路概述
Back
Home
无输出变压器（OTL）乙类互补对称功率放大电路
优点：单电源供电。
缺点：低频特性差。
静态时：基极电位为Vcc/2，由于电容C 的容量足够大，若初始电压为0，则基极电压通过T1管发射结向电容C充电，直至近似为Vcc/2为止。
输入信号正半周电源Vcc向T1管供电；输入信号负半周，电容C上存储的电压Vcc/2向T2管供电。
9.1 功率放大电路概述
Back
Next
Home
无输出电容（OCL）乙类互补对称功率放大电路
优点：直接耦合，频率特性好。
缺点：双电源供电。
双电源供电，静态中点 A 电位为 0。
A
BTL电路
输入电压的正半周：＋VCC→ T1 → RL→ T4→地
输入电压的负半周：＋VCC→ T2 → RL→ T3→地
①是双端输入、双端输出形式，输入信号、负载电阻均无接地点
②管子多，损耗大，使效率低。
