互补功率放大电路
思考题： ui可以从A或B点接入吗？
互补功率放大电路
Next
Home
1. OCL功率放大电路的组成及工作原理

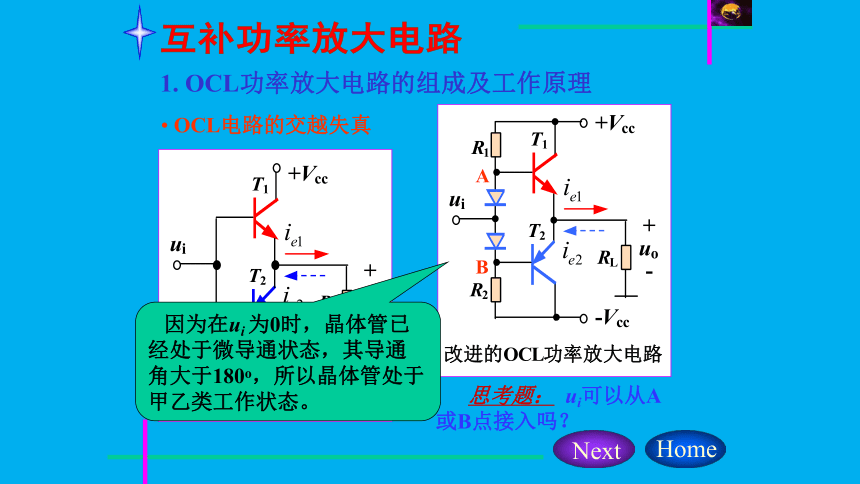

OCL电路的交越失真
因为在ui 为0时，晶体管已经处于微导通状态，其导通角大于180o，所以晶体管处于甲乙类工作状态。

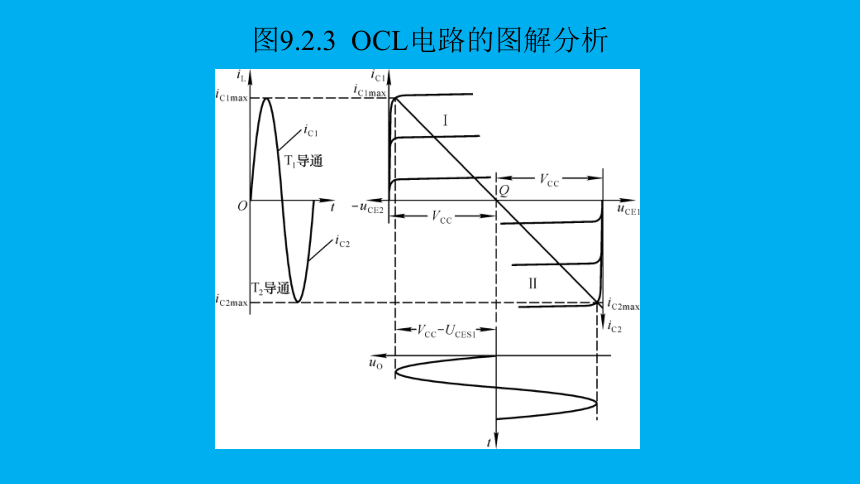

图9.2.3 OCL电路的图解分析

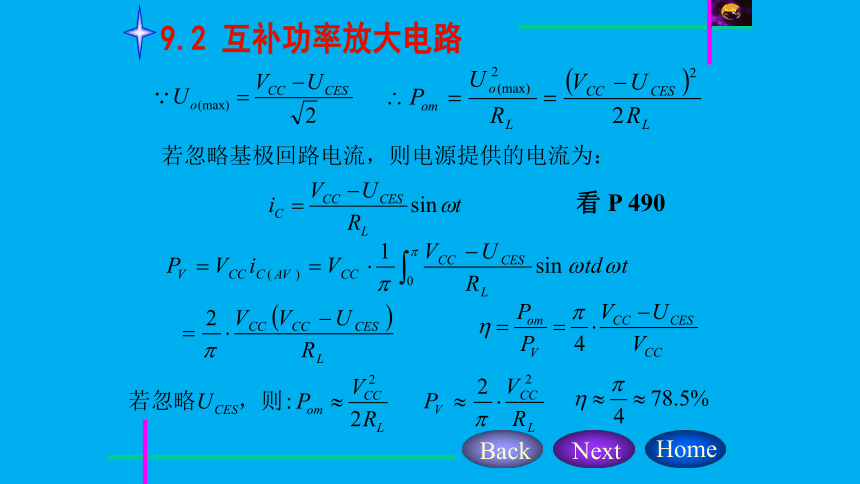

2. OCL电路的输出功率和效率
9.2 互补功率放大电路
Back
Next
Home

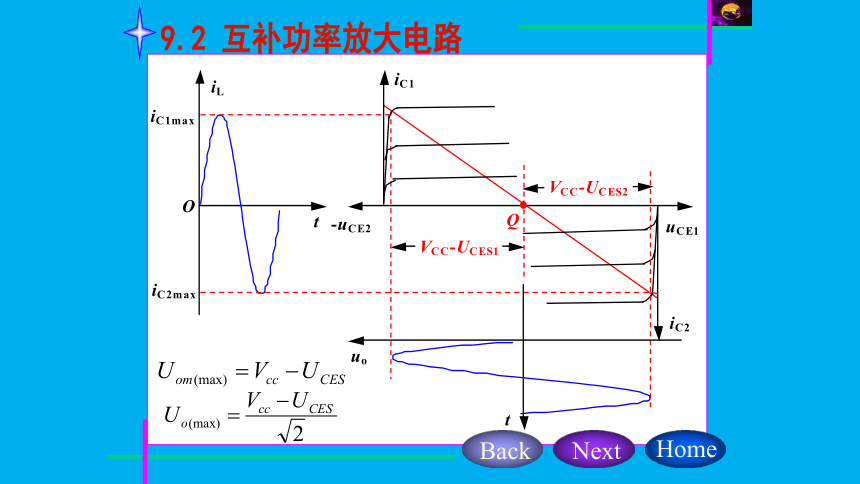

9.2 互补功率放大电路
Back
Next
Home
看 P 490

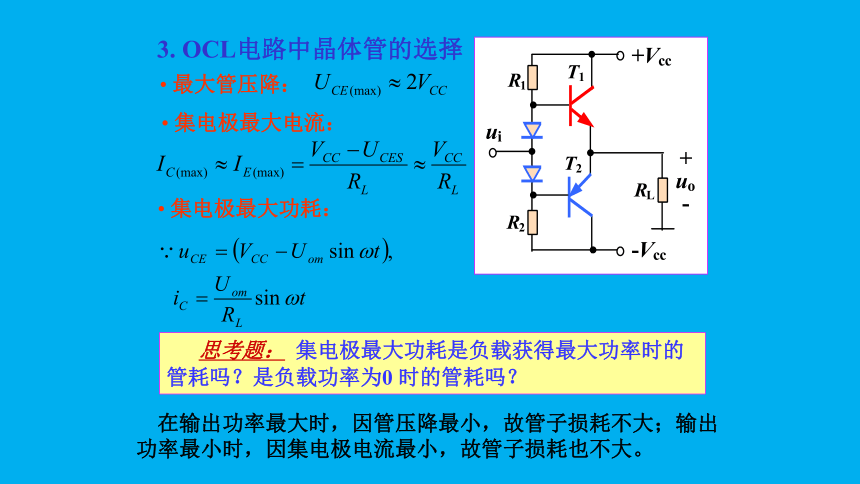

3. OCL电路中晶体管的选择
最大管压降：
集电极最大电流：
集电极最大功耗：
思考题： 集电极最大功耗是负载获得最大功率时的管耗吗？是负载功率为0 时的管耗吗？
在输出功率最大时，因管压降最小，故管子损耗不大；输出功率最小时，因集电极电流最小，故管子损耗也不大。
9.2 互补功率放大电路
Back
Home
功放管的选择：
BTL电路
1) 哪些负责放大信号？
2) 引入了什么级间反馈？
3) 估算电压放大倍数、最大输出功率和效率
4) 估算在输出最大功率时输入电压的有效值；
5) 说明D1～D3和RW的作用，C1～C4的作用；
6) 说明哪些元件构成过流保护电路及其原理。
讨论一
1) 哪些负责放大信号？
讨论一
T1、T2 是保护电路
2) 引入了什么级间反馈？
讨论一
电压并联负反馈
按深负反馈计算
3) 估算电压放大倍数、最大输出功率和效率
