　集成功率放大电路

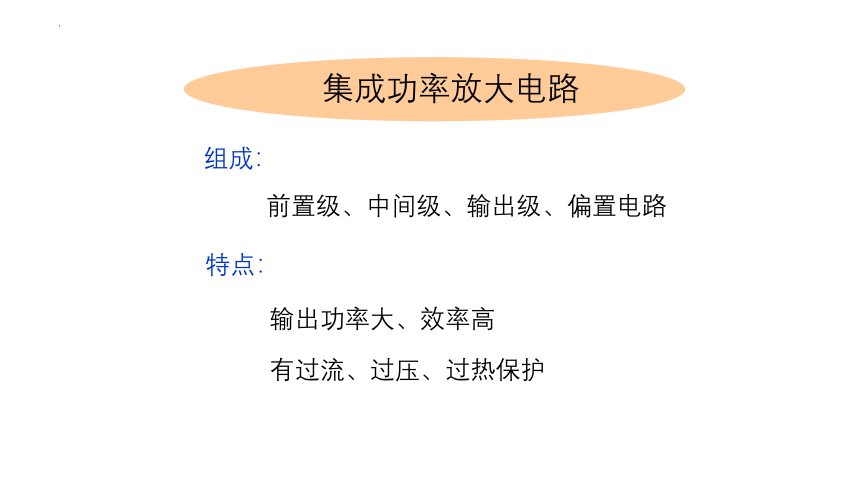

　集成功率放大电路
组成：
前置级、中间级、输出级、偏置电路
特点：
输出功率大、效率高
有过流、过压、过热保护

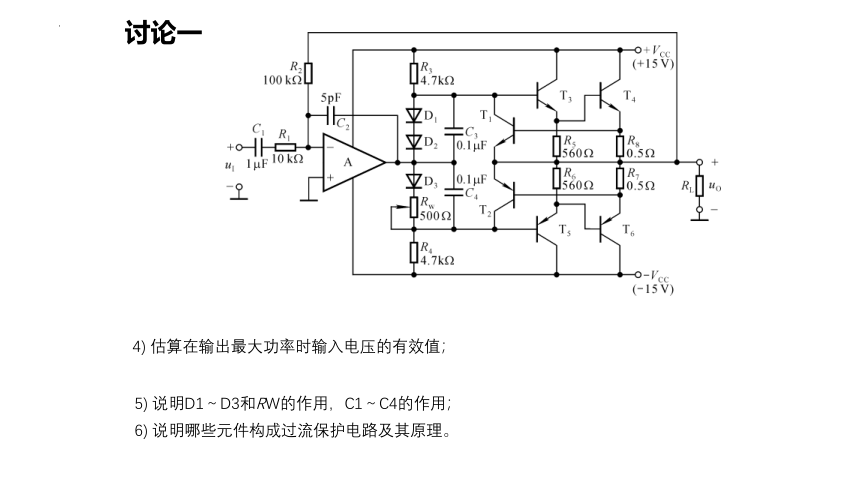

4) 估算在输出最大功率时输入电压的有效值；
讨论一
5) 说明D1～D3和RW的作用，C1～C4的作用；
6) 说明哪些元件构成过流保护电路及其原理。

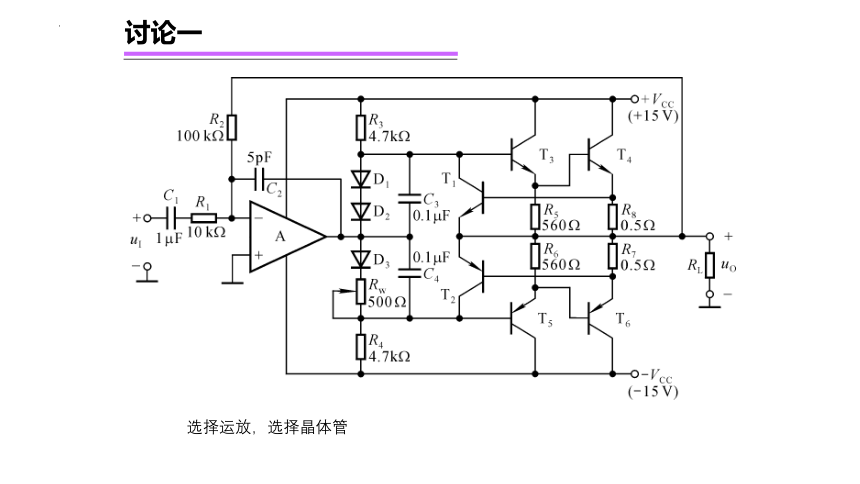

选择运放，选择晶体管
讨论一

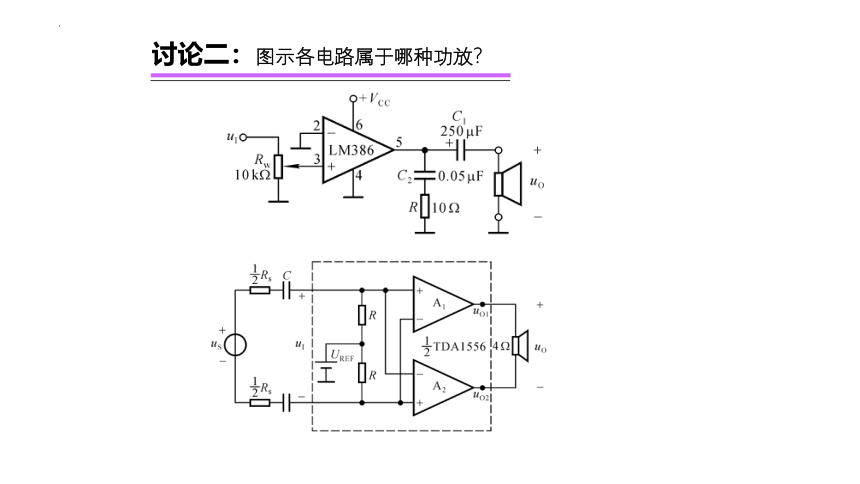

讨论二：图示各电路属于哪种功放？

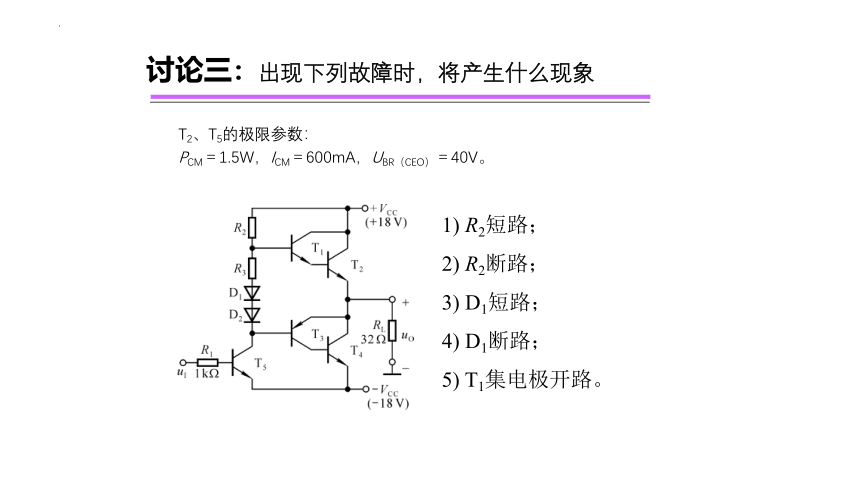

讨论三：出现下列故障时，将产生什么现象
1) R2短路；
2) R2断路；
3) D1短路；
4) D1断路；
5) T1集电极开路。
T2、T5的极限参数：
PCM＝1.5W，ICM＝600mA，UBR（CEO）＝40V。
一、 LM386 集成功放及其应用
1. 典型应用参数：
直流电源：
4 12 V
额定功率：
660 mW
带 宽：
300 kHz
输入阻抗：
50 k
1
2
3
4
8
7
6
5
引脚图
2. 内部电路
1. 8 开路时，
Au = 20
(负反馈最强)
1. 8 交流短路
Au = 200
(负反馈最弱)
电压串联负反馈
V1、V6 ：
V3、V5：
V2、V4：
射级跟随器，高 Ri
双端输入单端输出差分电路
恒流源负载
V7 ~ V12：
功率放大电路
V7 为驱动级(I0 为恒流源负载)
V11、V12 用于消除交越失真
V8、V10 构成 PNP 准互补对称
电路分析
LM386
1
2
3
4
7
8
5
RP
C1
C2
C3
C4
C5
C6
10 F
36 k
10 F
100 F
220 F
0.1 F
8
10
.047 F
+VCC
6
输出电容(OTL)
频率补偿，抵消电 感高频的不良影响防止自激等
调节电压放大倍数
3. 典型应用电路
二、DG810 集成功放及其应用
输出电容
输入
偏置
交流负反馈
频率补偿，防自激等
自举电容
频率补偿
防自激等
VCC = 15 V 时输出功率 6 W
+VCC
ui
C9
R1
R4
C2
DG810
1
12
9
4
7
8
5
C1
C8
C7
C4
C5
C6
5 F
100 k
.01 F
100 F
1000 pF
0.1 F
4
56
4 700 pF
10
100 F
100 F
100
R3
R2
1000 F
100 F
C10
1
电源滤波
三、TDA2040 集成功放及其应用
特点：
输出短路保护、自动限制功耗、有过热关机保护
参数：
直流电源： 2.5 ~ 20 V
开环增益：80 dB
功率带宽：100 kHz
输入阻抗：50 k
输出功率：22 W (RL = 4 )
双电源(OCL)应用
电源滤波
相位补偿
防自激等
输出功率可
大于 15 W
交流电
压串联
负反馈
R1
C2
220 k
680
22 F
R3
R2
ui
1
2
4
3
5
C1
C7
C3
C4
C5
C6
1 F
22 k
220 F
220 F
0.1 F
4
5
+VCC(16 V)
2040
0.01 F
0.1 F
-VEE
(-16 V)
R4
大电容滤除低频成分
小电容滤除高频成分
