(共12张PPT)

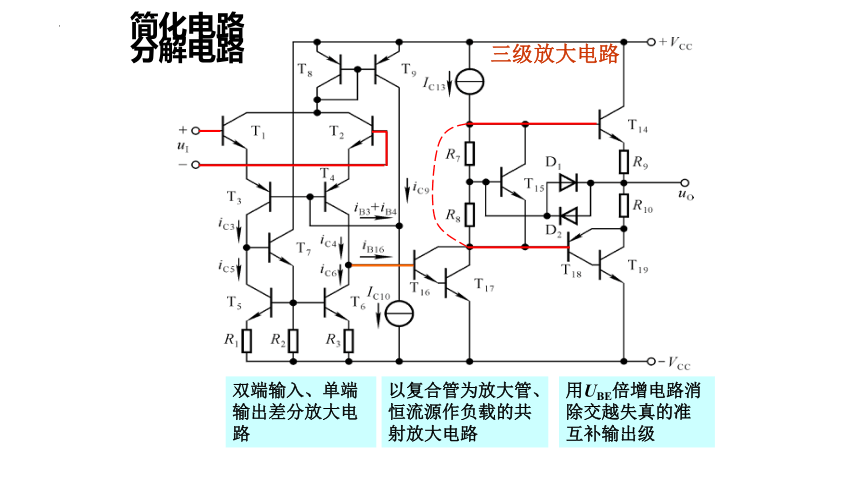

简化电路
分解电路
双端输入、单端输出差分放大电路
以复合管为放大管、恒流源作负载的共射放大电路
用UBE倍增电路消除交越失真的准互补输出级
三级放大电路
简化电路
分解电路

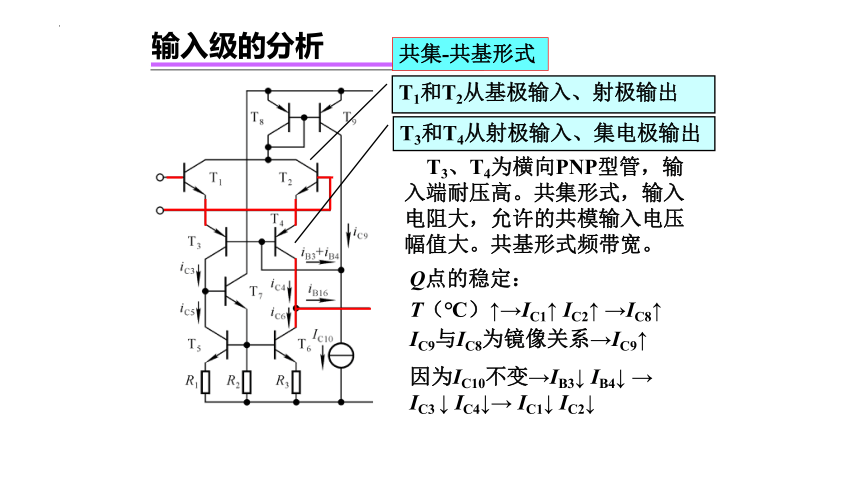

输入级的分析
T3、T4为横向PNP型管，输入端耐压高。共集形式，输入电阻大，允许的共模输入电压幅值大。共基形式频带宽。
共集-共基形式
Q点的稳定：
T（℃）↑→IC1↑ IC2↑ →IC8↑
IC9与IC8为镜像关系→IC9↑
因为IC10不变→IB3↓ IB4↓ → IC3 ↓ IC4↓→ IC1↓ IC2↓
T1和T2从基极输入、射极输出
T3和T4从射极输入、集电极输出
输入级的分析
T7的作用：抑制共模信号
T5、T6分别是T3、T4的有源负载，而T4又是T6的有源负载。
作用？
+
+
+
+
+
+
+
_
放大差模信号
+
_
_
_
特点：
输入电阻大、差模放大倍数大、共模放大倍数小、输入端耐压高，并完成电平转换（即对“地”输出）。

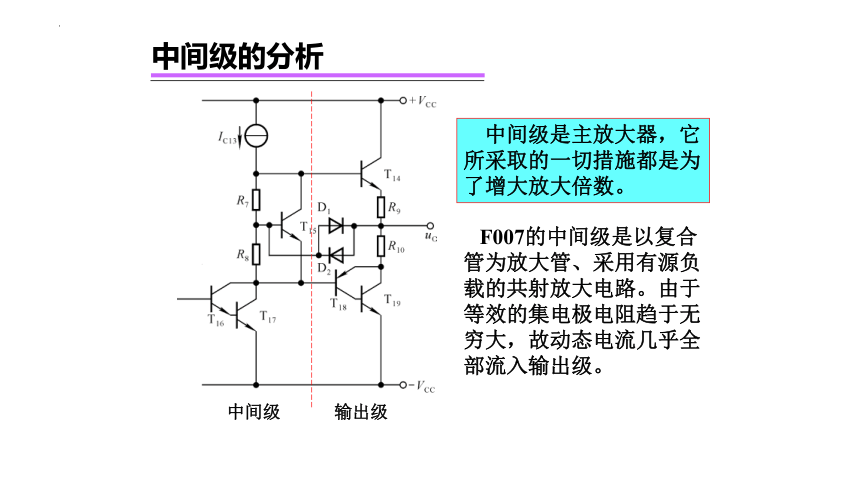

中间级的分析
中间级是主放大器，它所采取的一切措施都是为了增大放大倍数。
F007的中间级是以复合管为放大管、采用有源负载的共射放大电路。由于等效的集电极电阻趋于无穷大，故动态电流几乎全部流入输出级。
中间级
输出级

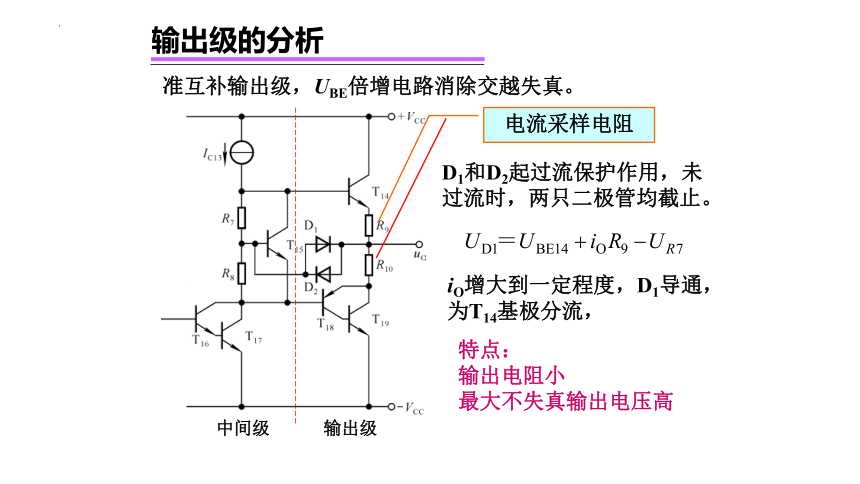

输出级的分析
D1和D2起过流保护作用，未过流时，两只二极管均截止。
iO增大到一定程度，D1导通，为T14基极分流，从而保护
准互补输出级，UBE倍增电路消除交越失真。
中间级
输出级
电流采样电阻
特点：
输出电阻小
最大不失真输出电压高
判断同相输入端和反相输入端
图4.3.3 F324电路原理图
图4.3.4 F324的简化电路原理图
图4.4.2 简化的集成运放低频等效电路
uo
uid
u–
i+
u+
uo
Rid
Aud uid
Ro
i–
理想运放：
1) Aud
4) KCMR
5)BW
2) Rid
3)Ro 0
理想运放工作在线性区的两个特点
1) u+ u–(虚短)
2) i+ i– 0 (虚断)
图4.6.1 输入保护措施
4.6 集成运放的使用
图4.6.2 输出保护电路
图4.6.3 电源端保护
图4.6.4 提高输出电压的电路
