(共12张PPT)

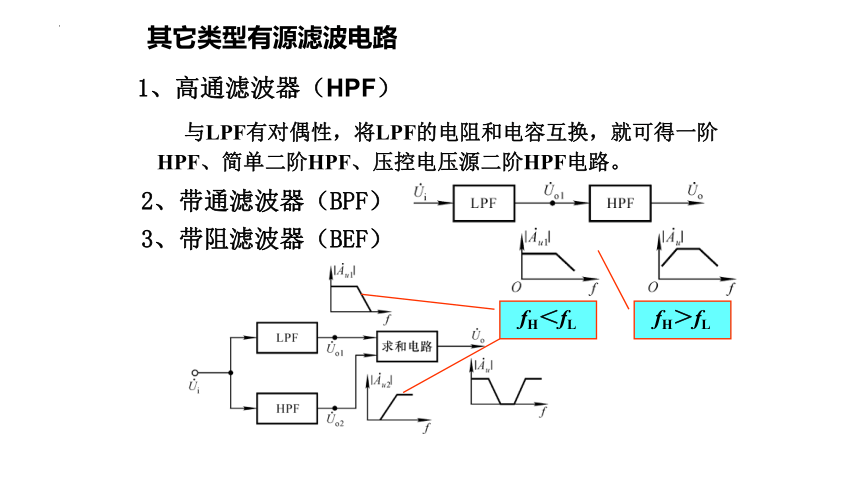

其它类型有源滤波电路
与LPF有对偶性，将LPF的电阻和电容互换，就可得一阶HPF、简单二阶HPF、压控电压源二阶HPF电路。
2、带通滤波器（BPF）
3、带阻滤波器（BEF）
fH＜fL
fH＞fL
其它类型有源滤波电路
1、高通滤波器（HPF）

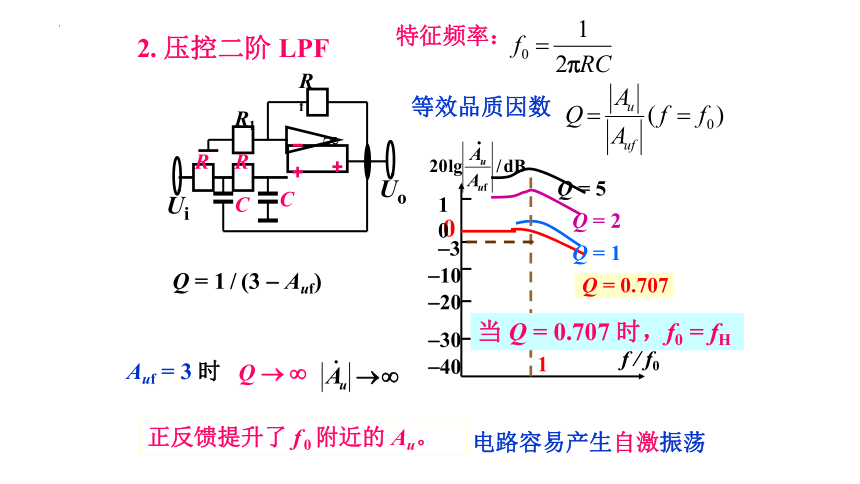

2. 压控二阶 LPF
8
C
R1
Rf
R
C
R
·
·
Q = 1 / (3 - Auf)
等效品质因数
-40
f / f0
0
-3
-10
-20
10
-30
Q = 0.707
Q = 1
Q = 2
Q = 5
1
·
正反馈提升了 f 0 附近的 Au。
Auf = 3 时
Q
电路容易产生自激振荡
·
特征频率：
当 Q = 0.707 时，f0 = fH

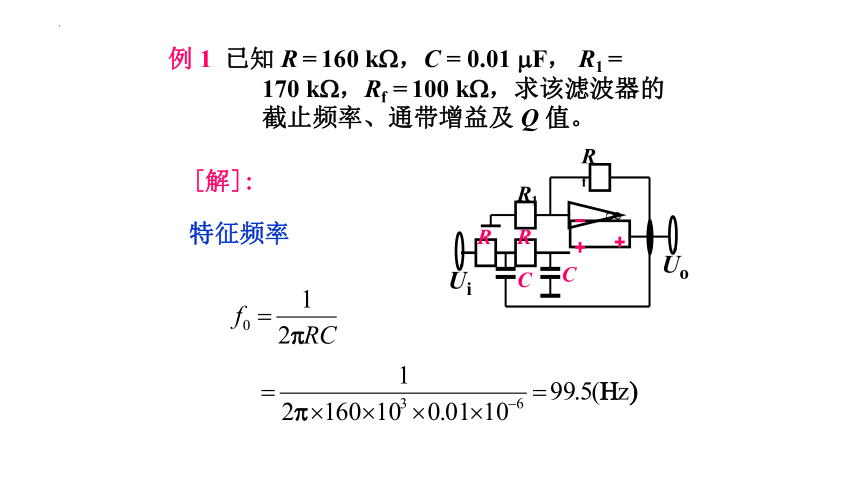

例 1 已知 R = 160 k ，C = 0.01 F， R1 =
170 k ，Rf = 100 k ，求该滤波器的
截止频率、通带增益及 Q 值。
8
C
R1
Rf
R
C
R
·
·

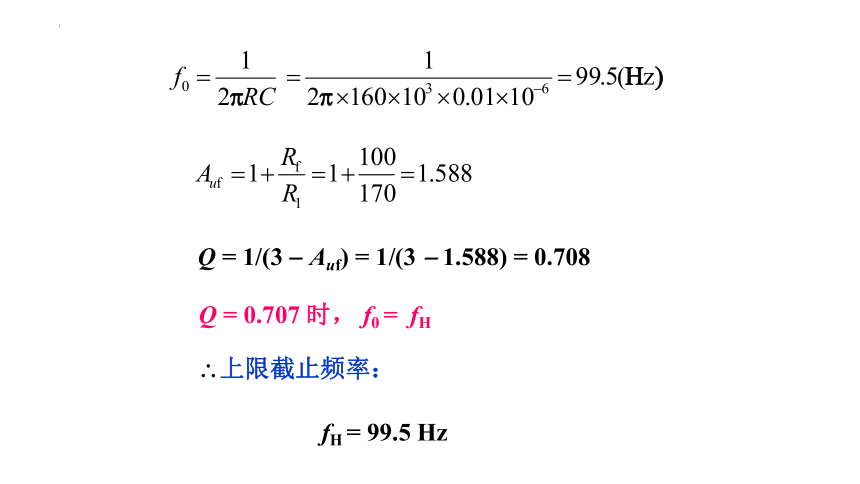

[解]:
特征频率
Q = 1/(3 - Auf) = 1/(3 - 1.588) = 0.708
Q = 0.707 时， f0 = fH
上限截止频率：
fH = 99.5 Hz

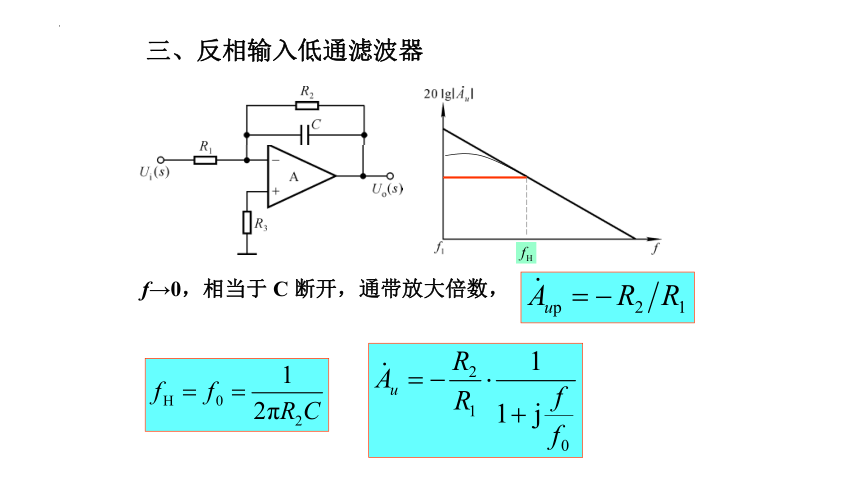

三、反相输入低通滤波器
f→0，相当于 C 断开，通带放大倍数，
1. 功率管的工作类型
类别 特点 Q 点 波 形
甲类 无失真 Q 较高 ICQ 较大 Q 较高
甲乙类 有失真 效率高 ICQ 小 Q 较低
乙类 失真大 效率最高 ICQ = 0 Q 最低
t
iC
O
ICQ
iC
O
ICQ
t
t
iC
O
ICQ
OCL OTL
优点
缺点
主 要 公 式
结构简单，效率高，
频率响应好，易集成
结构简单，效率高，频率
响应好，易集成，单电源
双电源，
电源利用率不高
输出需大电容，
电源利用率不高
最大输出功率
直流电源消耗功率
效率
最大管耗
2. OCL 和 OTL 功放电路的特性
8
C
R1
Rf
R
C
R
·
·
通带增益：
Auf = 1 + Rf / R1
Q = 1/(3 - Auf)
f / fn
0
-3
-10
-20
10
-30
-40
Q = 0.707
Q = 1
Q = 2
Q = 5
1
·
Auf = 3 时，
Q ，
电路产生自激振荡
二阶低通、高通，为防止自激，应使 Auf < 3。
P368
有源带通滤波电路(BPF—Band Pass Filter)
f
fH
f
fL
f
fL
fH
·
f0
fH > fL
·
8
C
R1
Rf
R
C1
R3
R2
·
LPF
BPF
要求 R3 C1 > RC
中心频率：
等效品质因素：
Q = 1/(3 - Auf)
通频带：
BW = f0 /Q
最大电压增益：
Au0 = Auf /(3 - Auf)
= 2R
= C
= R
P369---370
无源带阻双T网络
A1组成 HPF
电路为LPF
讨论 带阻滤波器（BEF）
组成有源带阻
P371---372
相同之处
电路中均引入深度负反馈，因而集成运放均工作在线性区。
均具有“虚短”和“虚断”的特点，均可用节点电流法求解电路。
不同之处
运算电路研究的是时域问题，有源滤波电路研究的是频域问题；测试时，前者是在输入信号频率不变或直流信号下测量输出电压与输入电压有效值或幅值的关系，后者是在输入电压幅值不变情况下测量输出电压幅值与输入电压频率的关系。
运算电路用运算关系式描述输出电压与输入电压的关系，有源滤波器用电压放大倍数的幅频特性描述滤波特性。
运算电路与有源滤波器的比较
