直流电源
直流电源
直流电源的组成及各部分的作用
单相整流电路
滤波电路
稳压管稳压电路
串联型稳压电路 集成稳压器

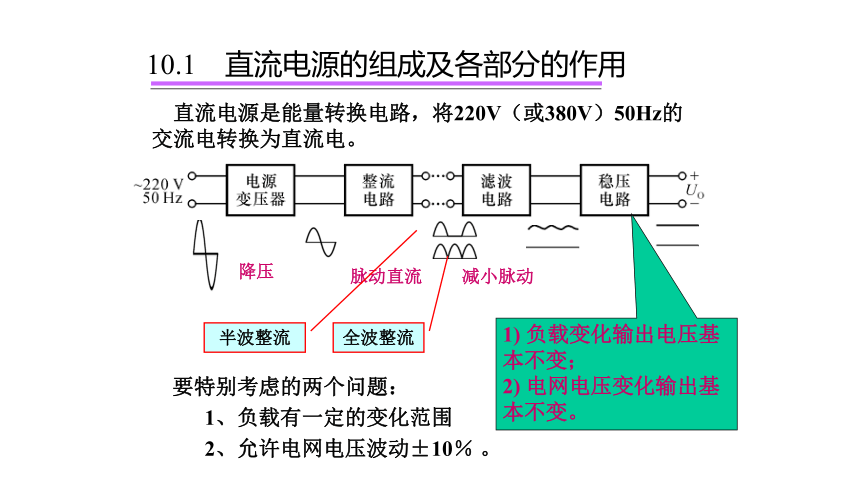

10.1 直流电源的组成及各部分的作用
降压
脉动直流
减小脉动
直流电源是能量转换电路，将220V（或380V）50Hz的交流电转换为直流电。
半波整流
全波整流
要特别考虑的两个问题：
1、负载有一定的变化范围
2、允许电网电压波动±10％ 。
1) 负载变化输出电压基本不变；
2) 电网电压变化输出基本不变。

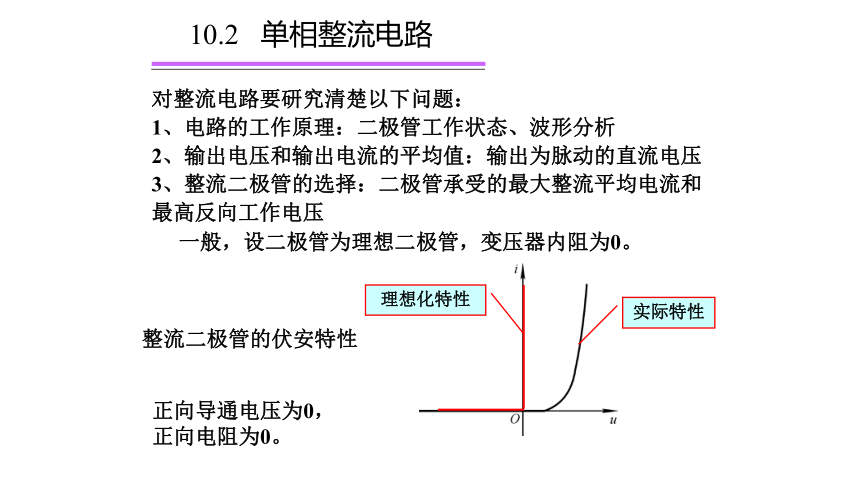

10.2 单相整流电路
对整流电路要研究清楚以下问题：
1、电路的工作原理：二极管工作状态、波形分析
2、输出电压和输出电流的平均值：输出为脉动的直流电压
3、整流二极管的选择：二极管承受的最大整流平均电流和最高反向工作电压
一般，设二极管为理想二极管，变压器内阻为0。
整流二极管的伏安特性
实际特性
理想化特性
正向导通电压为0，正向电阻为0。

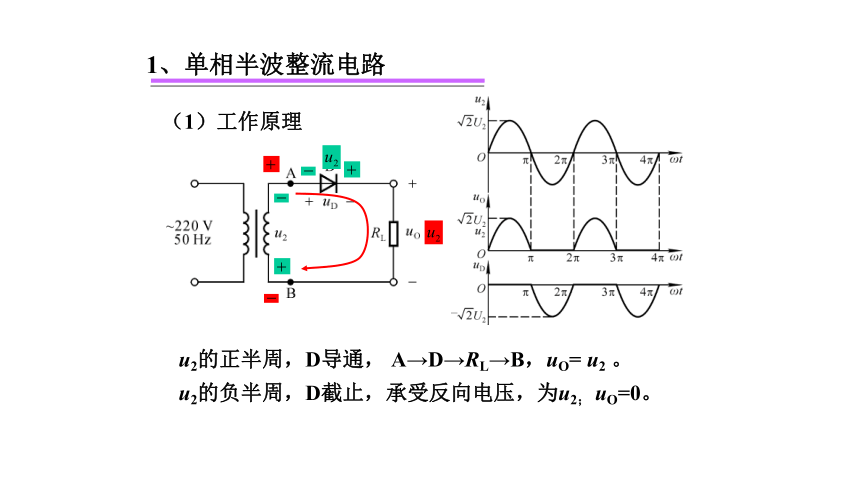

1、单相半波整流电路
（1）工作原理
u2的正半周，D导通， A→D→RL→B，uO= u2 。
u2的负半周，D截止，承受反向电压，为u2； uO=0。

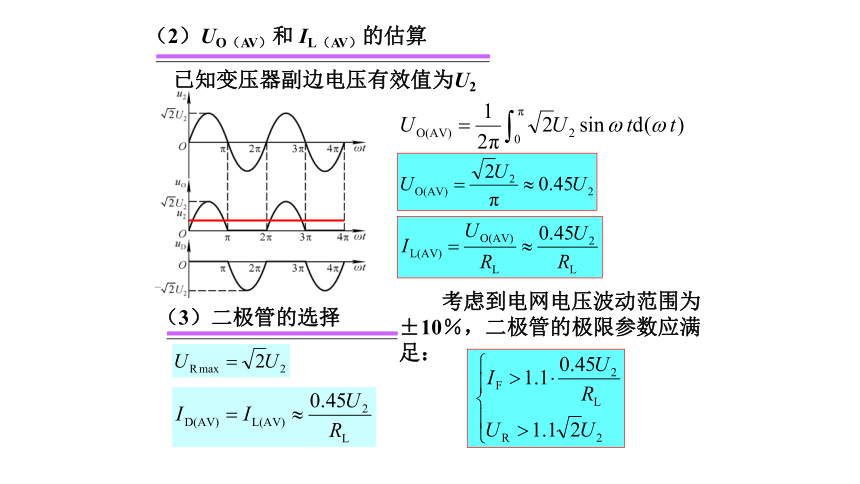

（2）UO（AV）和 IL（AV）的估算
已知变压器副边电压有效值为U2
考虑到电网电压波动范围为±10％，二极管的极限参数应满足：
（3）二极管的选择
2、单相桥式整流电路
u2的正半周
A→D1→RL→D3→B，uO= u2
u2的负半周
B →D2→RL→D4→ A，uO= -u2
四只管子如何接？
集成的桥式整流电路称为整流堆。
（1）工作原理
若接反了呢？
（2）估算
（3）二极管的选择
考虑到电网电压波动范围为±10％，二极管的极限参数应满足：
桥式整流与半波整流在相同的次级电压下，对二极管的参数要求是一样的，但却可以获得电压更高、脉动成分更低的输出电压，而且变压器利用率高，所以应用更广泛。
图10.2.5 单相桥式整流电路的习惯画法
图10.2.7 利用桥式整流电路
实现正、负电源
图10.2.8 三相整流电路及其波形
