作为有源负载的电流源

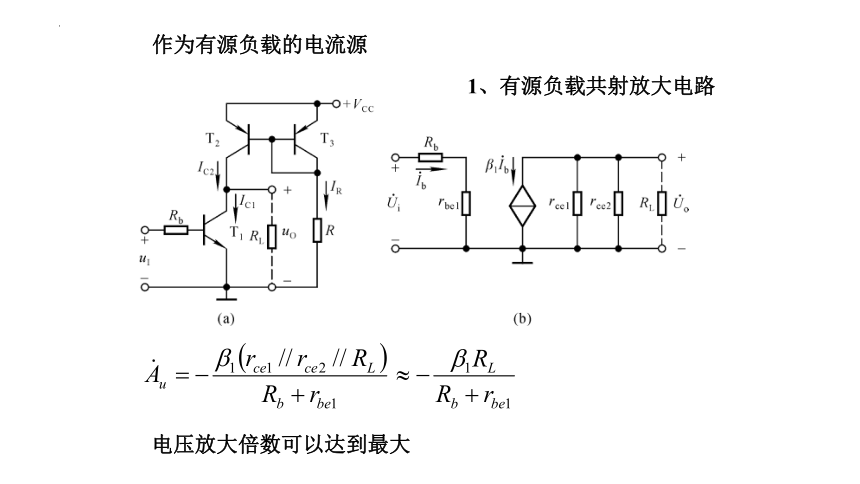

1、有源负载共射放大电路
电压放大倍数可以达到最大
作为有源负载的电流源

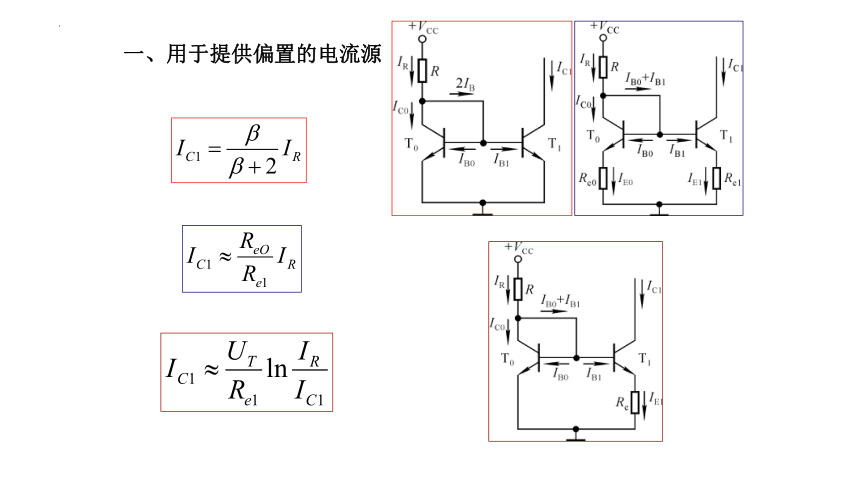

一、用于提供偏置的电流源

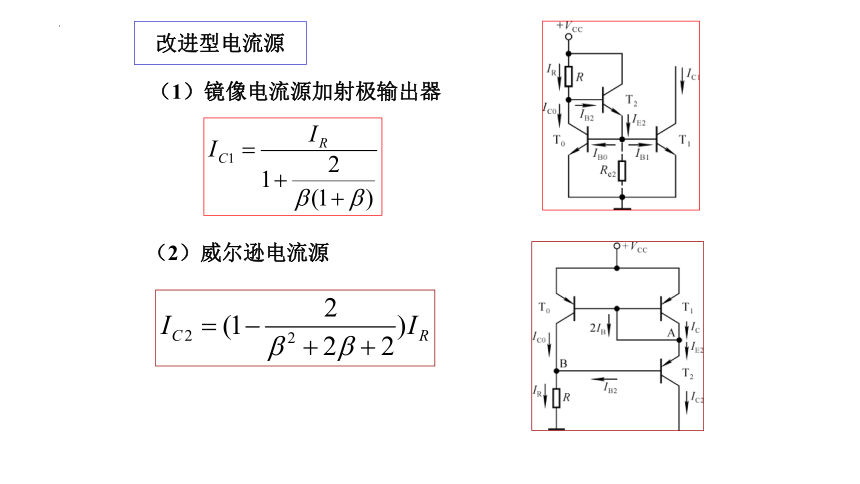

改进型电流源
（1）镜像电流源加射极输出器
（2）威尔逊电流源

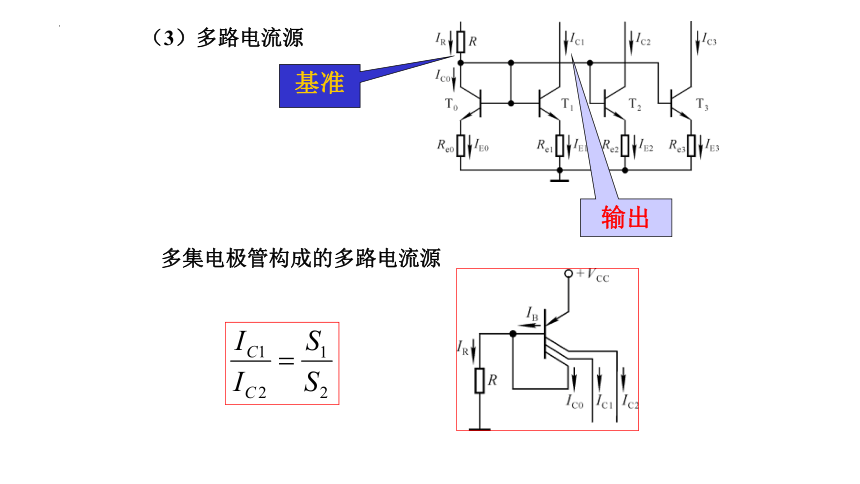

（3）多路电流源
基准
输出
多集电极管构成的多路电流源

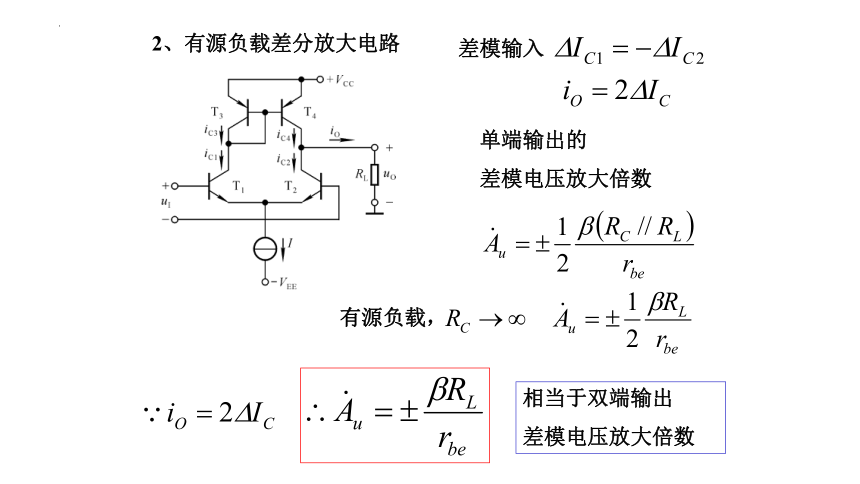

2、有源负载差分放大电路
差模输入
相当于双端输出
差模电压放大倍数
有源负载，
单端输出的
差模电压放大倍数
F007电路原理图
长尾
基准
有源负载
F007电路中的放大电路部分
长尾
若在集成运放电路中能够估算出某一支路的电流，则这个电流往往是偏置电路中的基准电流。
找出偏置电路
双端输入、单端输出差分放大电路
以复合管为放大管、恒流源作负载的共射放大电路
用UBE倍增电路消除交越失真的准互补输出级
三级放大电路
简化电路
分解电路
输入级的分析
T3、T4为横向PNP型管，输入端耐压高。共集形式，输入电阻大，允许的共模输入电压幅值大。共基形式频带宽。
共集-共基形式
Q点的稳定：
T（℃）↑→IC1↑ IC2↑ →IC8↑
IC9与IC8为镜像关系→IC9↑
因为IC10不变→IB3↓ IB4↓ → IC3 ↓ IC4↓→ IC1↓ IC2↓
T1和T2从基极输入、射极输出
T3和T4从射极输入、集电极输出
输入级的分析
T7的作用：抑制共模信号
T5、T6分别是T3、T4的有源负载。
作用？
+
+
+
+
+
+
+
_
放大差模信号
+
_
_
_
特点：
输入电阻大、差模放大倍数大、共模放大倍数小、输入端耐压高，并完成电平转换（即对“地”输出）。
