串联反馈型线性稳压电源的工作原理
串联反馈型线性稳压电源的工作原理

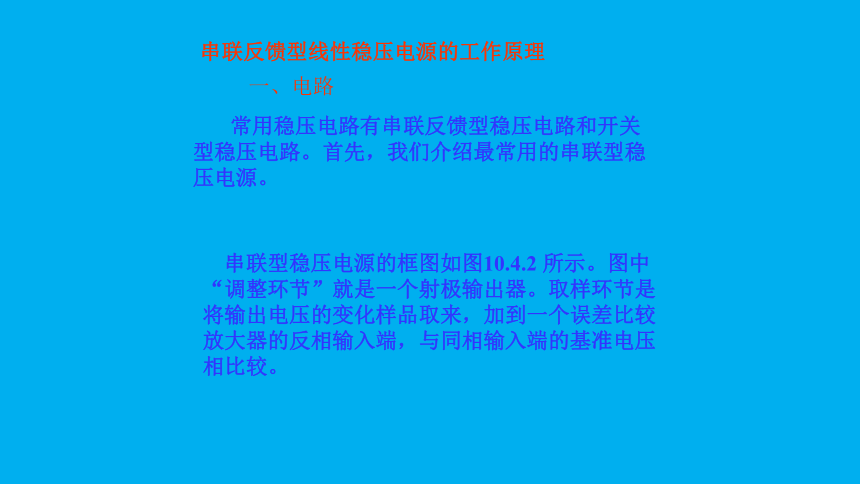

常用稳压电路有串联反馈型稳压电路和开关型稳压电路。首先，我们介绍最常用的串联型稳压电源。
一、电路
串联型稳压电源的框图如图10.4.2 所示。图中“调整环节”就是一个射极输出器。取样环节是将输出电压的变化样品取来，加到一个误差比较放大器的反相输入端，与同相输入端的基准电压相比较。
二、主要参数
(9—32)

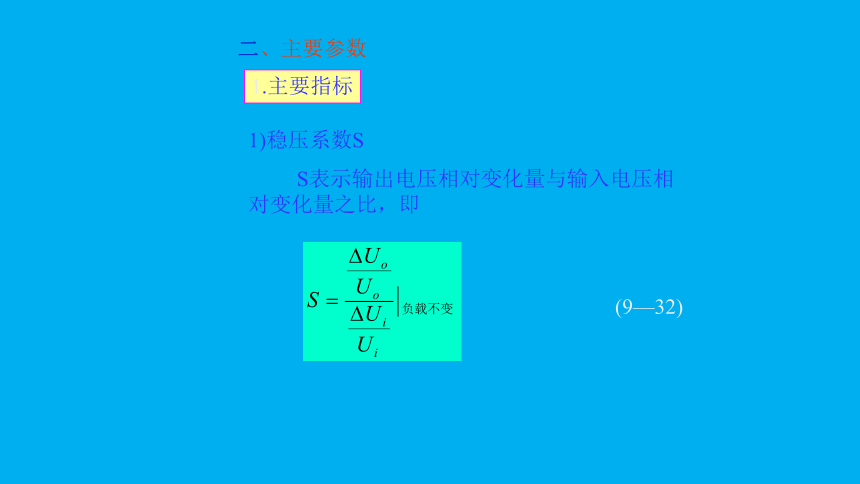

1)稳压系数S
S表示输出电压相对变化量与输入电压相对变化量之比，即
1.主要指标

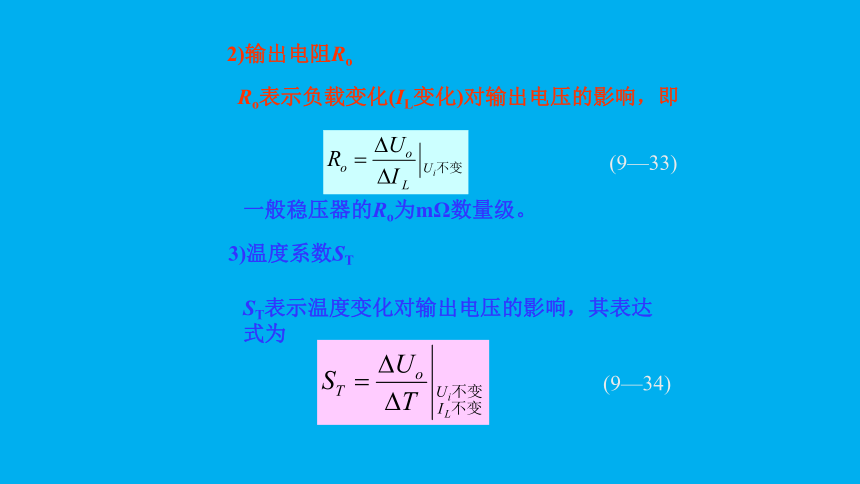

2)输出电阻Ro
(9—33)
一般稳压器的Ro为mΩ数量级。
3)温度系数ST
(9—34)
Ro表示负载变化(IL变化)对输出电压的影响，即
ST表示温度变化对输出电压的影响，其表达式为

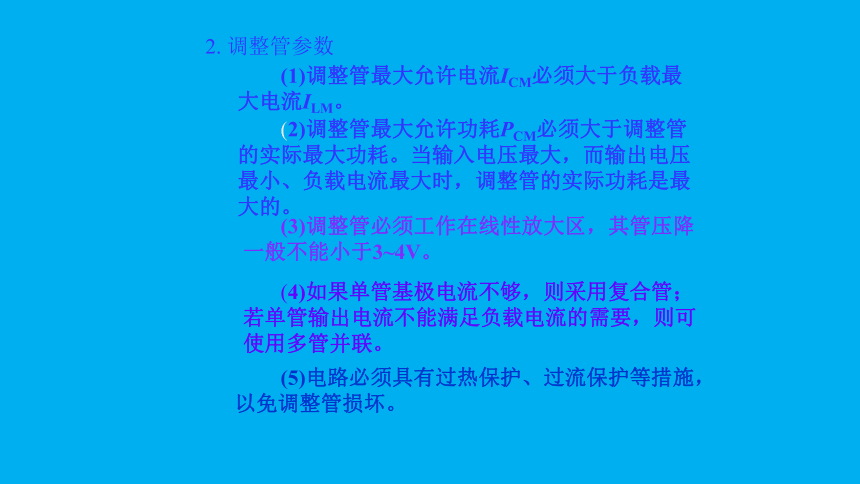

2. 调整管参数
(1)调整管最大允许电流ICM必须大于负载最大电流ILM。
(2)调整管最大允许功耗PCM必须大于调整管的实际最大功耗。当输入电压最大，而输出电压最小、负载电流最大时，调整管的实际功耗是最大的。
(3)调整管必须工作在线性放大区，其管压降一般不能小于3~4V。
(4)如果单管基极电流不够，则采用复合管；若单管输出电流不能满足负载电流的需要，则可使用多管并联。
(5)电路必须具有过热保护、过流保护等措施，以免调整管损坏。

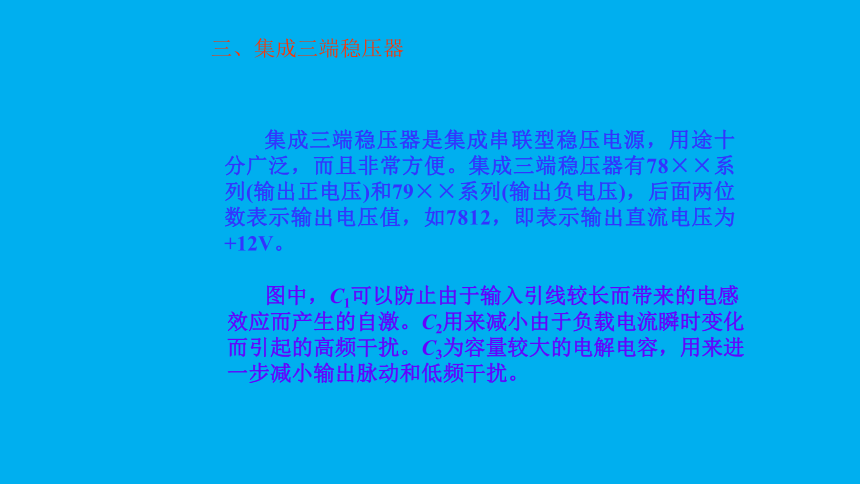

集成三端稳压器是集成串联型稳压电源，用途十分广泛，而且非常方便。集成三端稳压器有78××系列(输出正电压)和79××系列(输出负电压)，后面两位数表示输出电压值，如7812，即表示输出直流电压为+12V。
三、集成三端稳压器
图中，C1可以防止由于输入引线较长而带来的电感效应而产生的自激。C2用来减小由于负载电流瞬时变化而引起的高频干扰。C3为容量较大的电解电容，用来进一步减小输出脉动和低频干扰。
三端集成稳压电源的典型接法
(a)78××系列典型接法；(b)79××系列典型接法；
(c)三端稳压器外形图
三端集成稳压电源的典型接法
(a)78××系列典型接法；(b)79××系列典型接法；
(c)三端稳压器外形图
LM317
U
o
U
i
C
1
R
2
1
3
2
C
2
R
1
三端稳压电源的功能可以扩展。图9—17给出几个功能扩展电路。图9—17(a)是一个扩流电路。图中V为扩流晶体管，输出总电流Io=I′o+IC。
(9—36)
图9—17(b)电路是一个扩大输出电压的电路，该电路输出电压 。式中，IQ为稳压器静态工作电流，通常比较小；UR1是稳压器输出电压U′o。所以
三端稳压器功能的扩展
(a)扩流电路；(b)扩压电路；
(c)输出电压可调电路
图 三端稳压器功能的扩展
(a)扩流电路；(b)扩压电路；
(c)输出电压可调电路
