(共12张PPT)

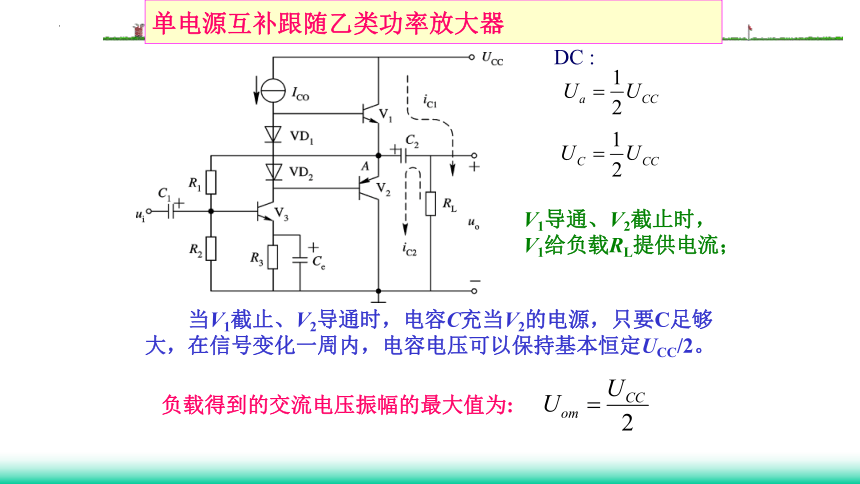

单电源互补跟随乙类功率放大器
单电源互补跟随乙类功率放大器
DC :
V1导通、V2截止时，V1给负载RL提供电流；
当V1截止、V2导通时，电容C充当V2的电源，只要C足够大，在信号变化一周内，电容电压可以保持基本恒定UCC/2。
负载得到的交流电压振幅的最大值为:

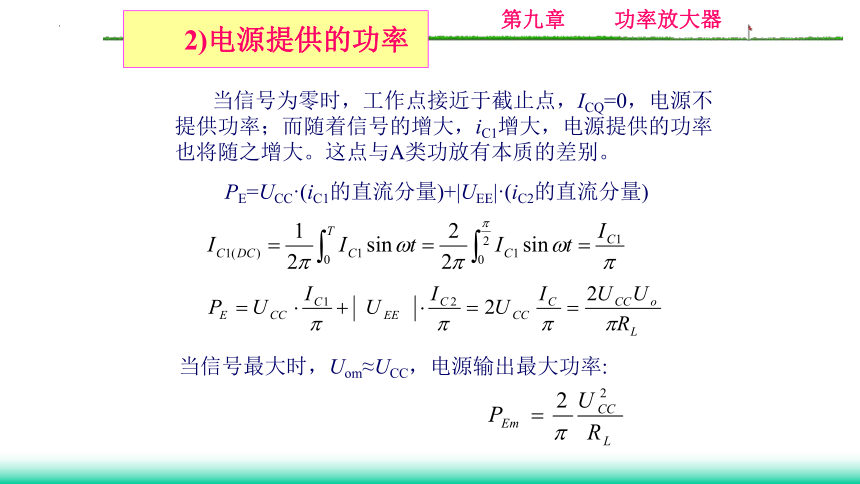

2)电源提供的功率
当信号最大时，Uom≈UCC，电源输出最大功率:
当信号为零时，工作点接近于截止点，ICQ=0，电源不提供功率；而随着信号的增大，iC1增大，电源提供的功率也将随之增大。这点与A类功放有本质的差别。
PE=UCC·(iC1的直流分量)+|UEE|·(iC2的直流分量)

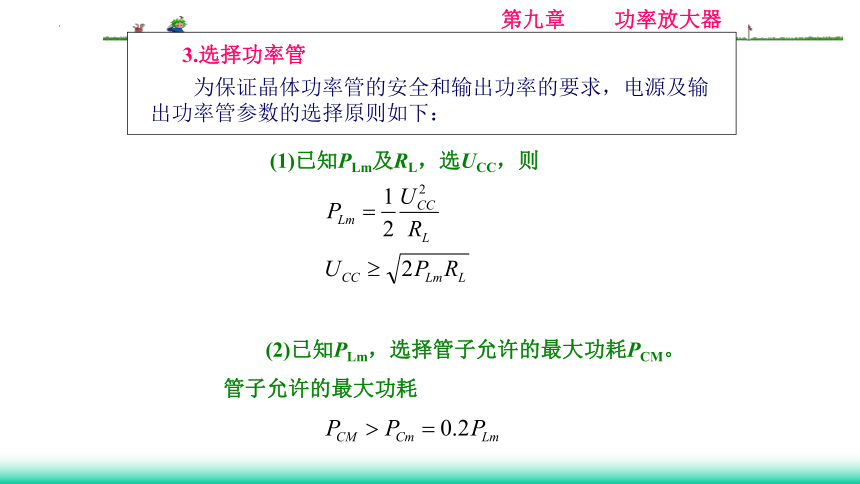

3.选择功率管
(2)已知PLm，选择管子允许的最大功耗PCM。
管子允许的最大功耗
为保证晶体功率管的安全和输出功率的要求，电源及输出功率管参数的选择原则如下：
(1)已知PLm及RL，选UCC，则

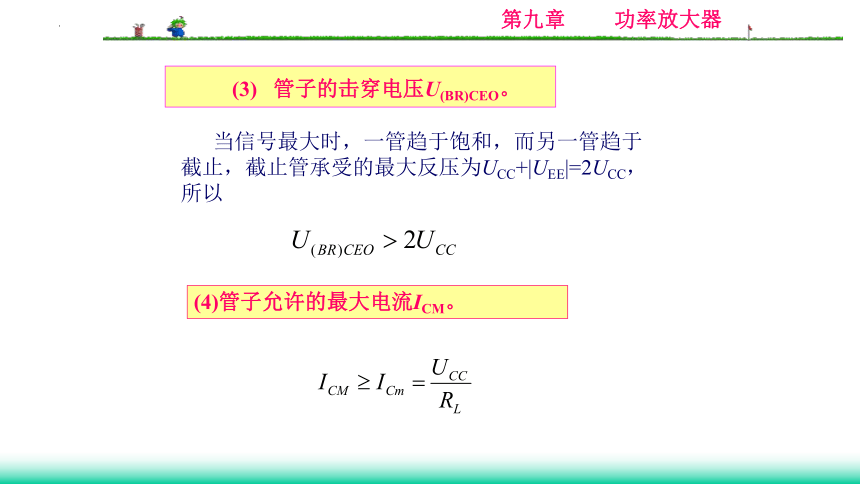

(3) 管子的击穿电压U(BR)CEO。
(4)管子允许的最大电流ICM。
当信号最大时，一管趋于饱和，而另一管趋于截止，截止管承受的最大反压为UCC+|UEE|=2UCC，所以

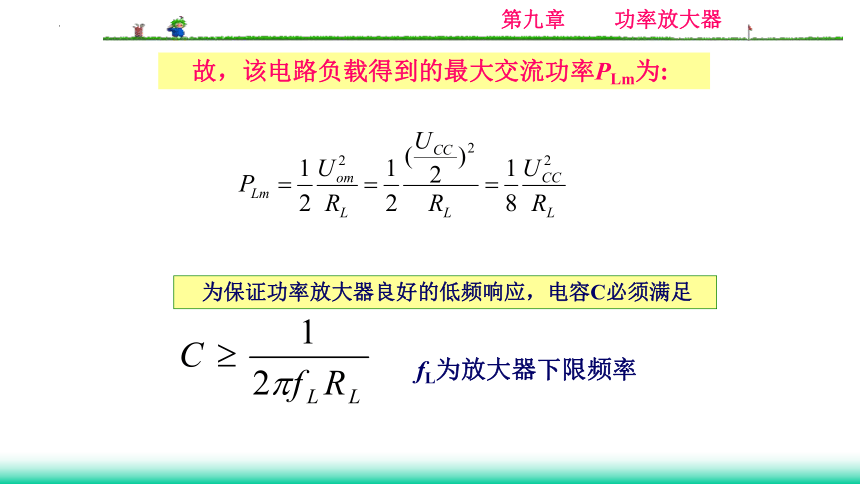

故，该电路负载得到的最大交流功率PLm为:
为保证功率放大器良好的低频响应，电容C必须满足
fL为放大器下限频率
三、复合管及准互补乙类功率放大器(OCL电路)
在功率放大器中，输出功率大，输出电流也大。如要求输出功率PLm=10W，负载电阻为10Ω，那么，功率管的电流峰值ICm=1.414A。若功率管的β=30，则要求基极驱动电流IBm=41.1mA。
前级晶体管放大器或运算放大器，若输不出这样大的电流来驱动后级功率管，则需要引入复合管。复合管又称达林顿电路。复合管的总β值为
等效β值的增大，意味着前级供给的电流可以减少。组成复合管的原则有以下几点：
(1)电流流向要一致。
(2)各极电压必须保证所有管子工作在放大区，即保证e结正偏，c结反偏。
(3)因为复合管的基极电流iB等于第一个管子的iB1，所以复合管的性质取决于第一个晶体管的性质。若第一个管子为PNP，则复合管也为PNP,反之为NPN。正确的复合管连接方式有四种，如图9—6所示。
复合管的构成
复合管功率放大器:NPN与NPN构成NPN,PNP与NPN构成PNP
9.3 D类功率放大器
单片集成功率放大器一一LM386
