电平选择电路

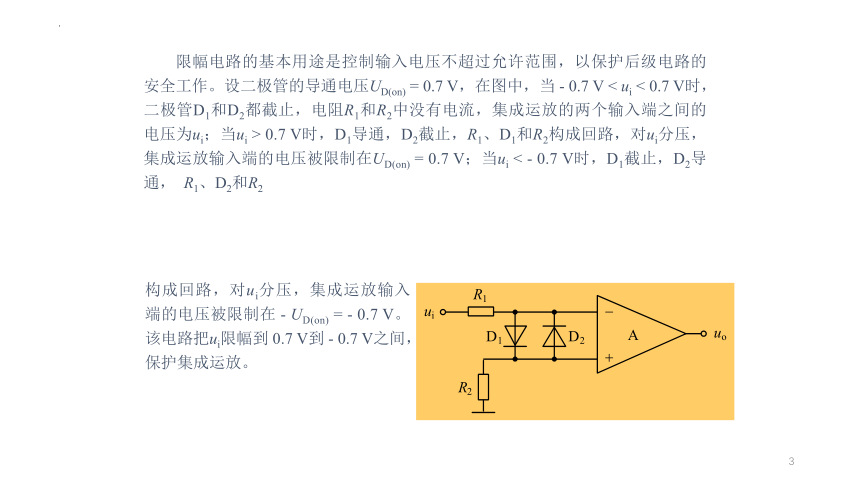

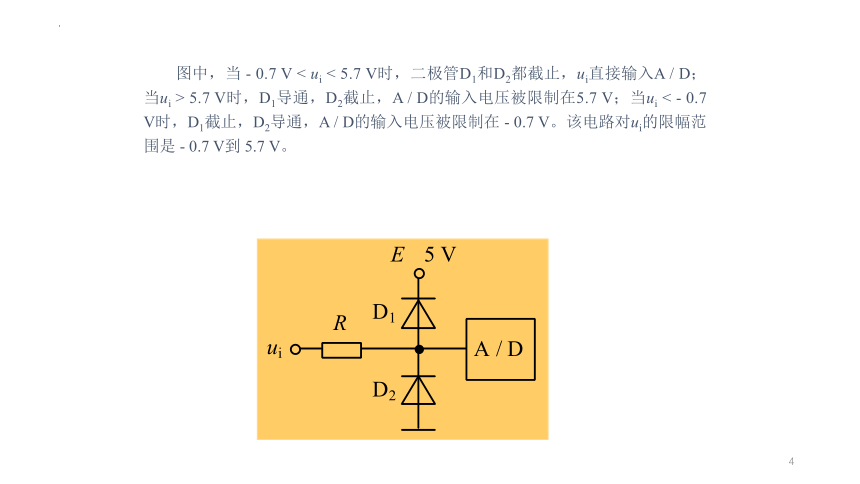

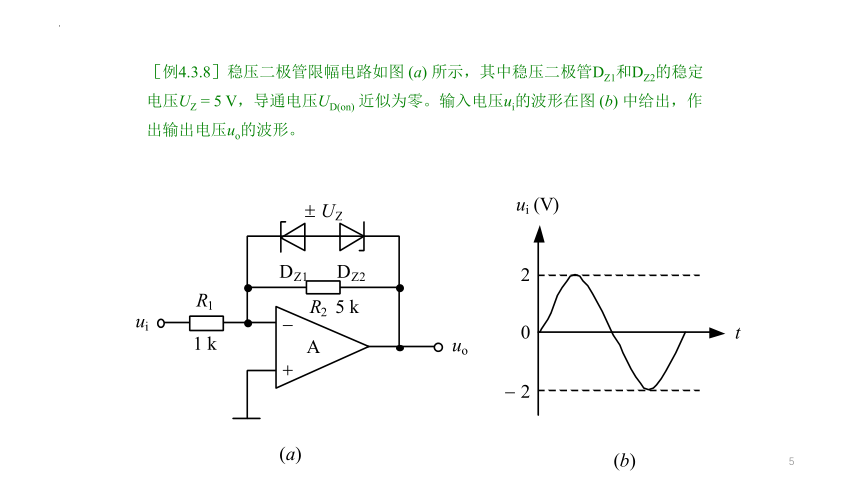

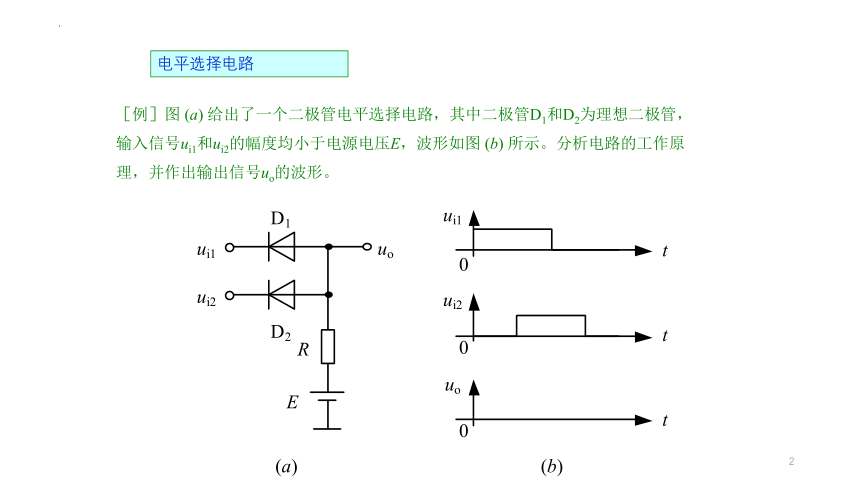

电平选择电路［例］图(a)给出了一个二极管电平选择电路，其中二极管D1和D2为理想二极管，输入信号ui1和ui2的幅度均小于电源电压E，波形如图(b)所示。分析电路的工作原理，并作出输出信号uo的波形。　　限幅电路的基本用途是控制输入电压不超过允许范围，以保护后级电路的安全工作。设二极管的导通电压UD(on)= 0.7 V，在图中，当- 0.7 V <ui< 0.7 V时，二极管D1和D2都截止，电阻R1和R2中没有电流，集成运放的两个输入端之间的电压为ui；当ui> 0.7 V时，D1导通，D2截止，R1、D1和R2构成回路，对ui分压，集成运放输入端的电压被限制在UD(on)= 0.7 V；当ui< - 0.7 V时，D1截止，D2导通，R1、D2和R2构成回路，对ui分压，集成运放输入端的电压被限制在-UD(on)= - 0.7 V。该电路把ui限幅到0.7 V到- 0.7 V之间，保护集成运放。图中，当- 0.7 V <ui< 5.7 V时，二极管D1和D2都截止，ui直接输入A / D；当ui> 5.7 V时，D1导通，D2截止，A / D的输入电压被限制在5.7 V；当ui< - 0.7 V时，D1截止，D2导通，A / D的输入电压被限制在- 0.7 V。该电路对ui的限幅范围是- 0.7 V到5.7 V。［例4.3.8］稳压二极管限幅电路如图(a)所示，其中稳压二极管DZ1和DZ2的稳定电压UZ= 5 V，导通电压UD(on)近似为零。输入电压ui的波形在图(b)中给出，作出输出电压uo的波形。解：当|ui| < 1 V时，DZ1和DZ2都处于截止状态，其支路相当于开路，电路是电压放大倍数为- 5的反相比例放大器，uo= - 5ui，uo最大变化到 5 V；当|ui| > 1 V时，DZ1和DZ2一个导通，另一个击穿，此时反馈电流主要流过稳压二极管支路，uo稳定在 5 V。由此得到图(c)所示的uo波形。图示电路为单运放弛张振荡器。其中集成运放用作反相迟滞比较器，输出电源电压UCC或-UEE，R3隔离输出的电源电压与稳压二极管DZ1和DZ2限幅后的电压。仍然认为DZ1和DZ2的稳定电压为UZ，而导通电压UD(on)近似为零。经过限幅，输出电压uo可以是高电压UOH=UZ或低电压UOL= -UZ。解：因为ui1和ui2均小于E，所以D1和D2至少有一个处于导通状态。不妨假设ui1<ui2，则D1导通后，uo=ui1，结果D2上加的是反向电压，处于截止状态；反之，当ui1>ui2时，D2导通，D1截止，uo=ui2；只有当ui1=ui2时，D1和D2才同时导通，uo=ui1=ui2。uo的波形如图(b)所示。该电路完成低电平选择功能，当高、低电平分别代表逻辑1和逻辑0时，就实现了逻辑“与”运算。四、峰值检波电路［例4.3.10］分析图示峰值检波电路的工作原理。解：电路中集成运放A2起电压跟随器作用。当ui>uo时，uo1> 0，二极管D导通，uo1对电容C充电，此时集成运放A1也成为跟随器，uo=uC ui，即uo随着ui增大；当ui<uo时，uo1< 0，D截止，C不放电，uo=uC保持不变，此时A1是电压比较器。波形如图(b)所示。电路中场效应管V用作复位开关，当复位信号uG到来时直接对C放电，重新进行峰值检波。4.4　双极型晶体管NPN型晶体管PNP型晶体管晶体管的物理结构有如下特点：发射区相对基区重掺杂；基区很薄，只有零点几到数微米；集电结面积大于发射结面积。一、发射区向基区注入电子 　 电子注入电流IEN，空穴注入电流IEP 二、基区中自由电子边扩散边复合 　 　基区复合电流IBN 三、集电区收集自由电子 收集电流ICN反向饱和电流ICBO4.4.1　晶体管的工作原理　　晶体管三个极电流与内部载流子电流的关系：
