(共12张PPT)
二极管应用电路举例

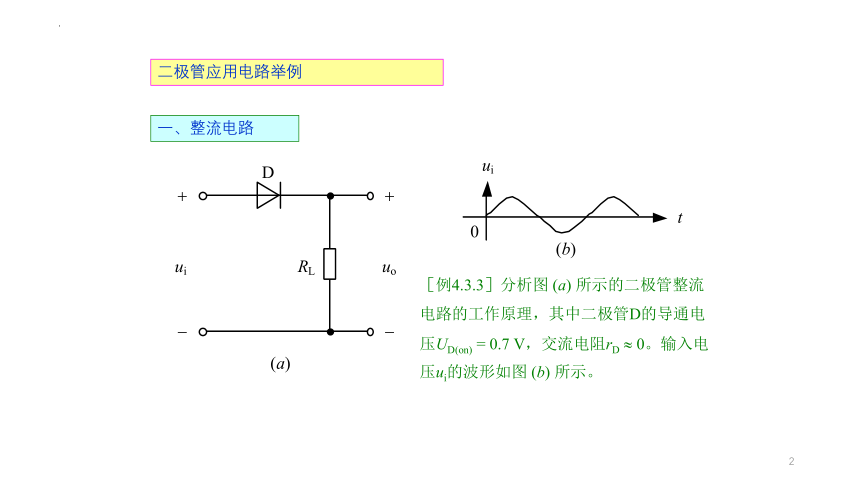

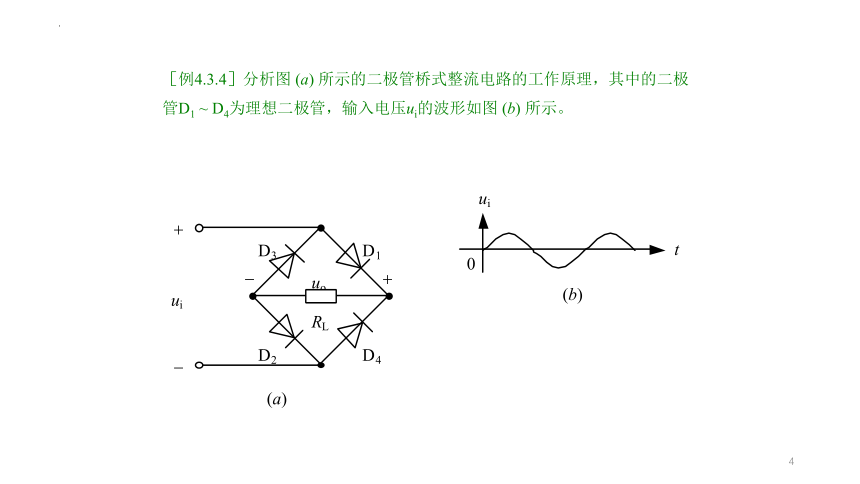

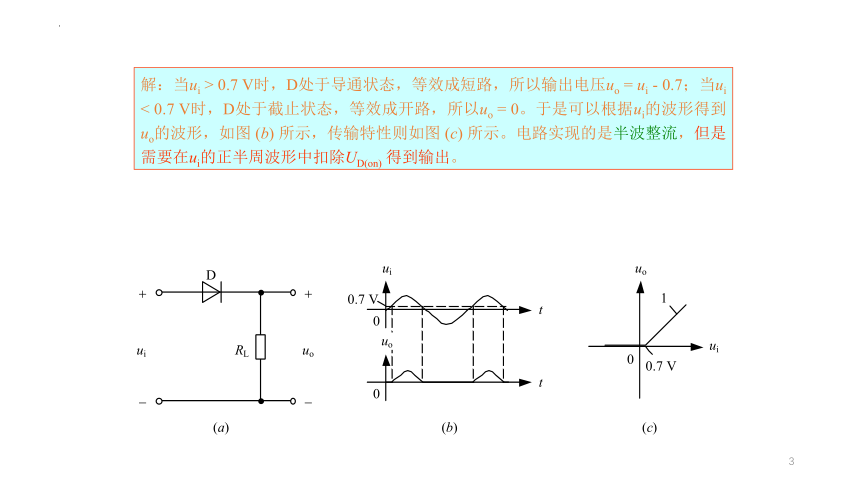

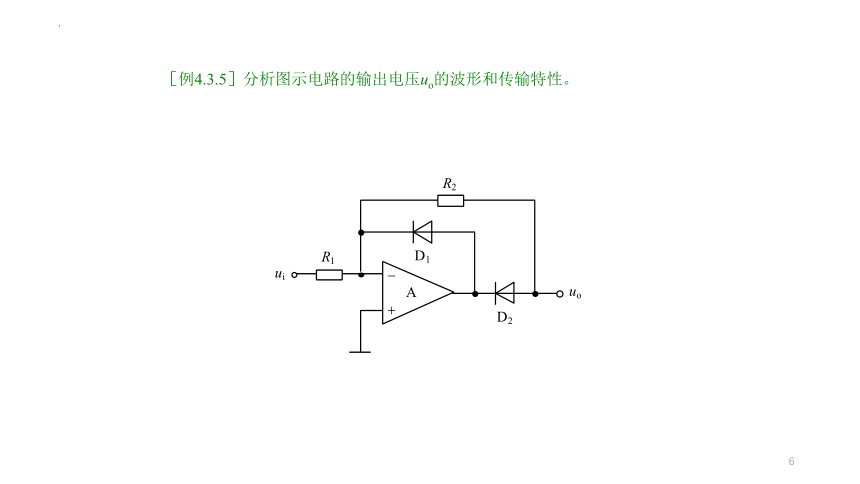

二极管应用电路举例一、整流电路［例4.3.3］分析图(a)所示的二极管整流电路的工作原理，其中二极管D的导通电压UD(on)= 0.7 V，交流电阻rD 0。输入电压ui的波形如图(b)所示。解：当ui> 0.7 V时，D处于导通状态，等效成短路，所以输出电压uo=ui- 0.7；当ui< 0.7 V时，D处于截止状态，等效成开路，所以uo= 0。于是可以根据ui的波形得到uo的波形，如图(b)所示，传输特性则如图(c)所示。电路实现的是半波整流，但是需要在ui的正半周波形中扣除UD(on)得到输出。［例4.3.4］分析图(a)所示的二极管桥式整流电路的工作原理，其中的二极管D1~ D4为理想二极管，输入电压ui的波形如图(b)所示。解：当ui> 0时，D1和D2上加的是正向电压，处于导通状态，而D3和D4上加的是反向电压，处于截止状态。输出电压uo的正极与ui的正极通过D1相连，它们的负极通过D2相连，所以uo=ui；当ui< 0时，D1和D2上加的是反向电压，处于截止状态，而D3和D4上加的是正向电压，处于导通状态。uo的正极与ui的负极通过D4相连，D3则连接了uo的负极与ui的正极，所以uo= -ui。于是可以根据ui的波形得到uo的波形，如图(b)所示，传输特性则如图(c)所示。电路实现的是全波整流。［例4.3.5］分析图示电路的输出电压uo的波形和传输特性。解：当输入电压ui> 0时，二极管D1截止，D2导通，电路等效为图(b)所示的反相比例放大器，uo= - (R2/R1)ui；当ui< 0时，D1导通，D2截止，等效电路如图(c)所示，此时uo=u-=u+= 0。据此可以根据ui的波形画出uo的波形以及传输特性，如图(d)所示。例4.3.5给出的是精密半波整流电路。为了实现精密全波整流，可以利用集成运放加法器，将半波整流的输出与原输入电压加权相加。如图所示，uo= -ui- 2uo1。当ui> 0时，uo1= -ui，uo=ui；当ui< 0时，uo= -ui。因此在任意时刻有uo= |ui|，所以该电路也称为绝对值电路。二、限幅电路［例4.3.6］二极管限幅电路如图(a)所示，其中二极管D的导通电压UD(on)= 0.7 V，交流电阻rD 0。输入电压ui的波形在图(b)中给出，作出输出电压uo的波形。解：D处于导通与截止之间的临界状态时，其支路两端电压为E+UD(on)= 2.7 V。当ui> 2.7 V时，D导通，所以uo= 2.7 V；当ui< 2.7 V时，D截止，其支路等效为开路，uo=ui。于是可以根据ui的波形得到uo的波形，如图(c)所示，该电路把ui超出2.7 V的部分削去后进行输出，是上限幅电路。［例4.3.7］二极管限幅电路如图(a)所示，其中二极管D1和D2的导通电压UD(on)= 0.3 V，交流电阻rD 0。输入电压ui的波形在图(b)中给出，作出输出电压uo的波形。解：D1处于导通与截止之间的临界状态时，其支路两端电压为-E-UD(on)= - 2.3 V。当ui< - 2.3 V时，D1导通，uo= - 2.3 V；当ui> - 2.3 V时，D1截止，支路等效为开路，uo=ui。所以D1实现了下限幅；D2处于临界状态时，其支路两端电压为E+UD(on)= 2.3 V。当ui> 2.3 V时，D2导通，uo= 2.3 V；当ui< 2.3 V时，D2截止，支路等效为开路，uo=ui。所以D2实现了上限幅。综合uo的波形如图(c)所示，该电路把ui超出 2.3 V的部分削去后进行输出，完成双向限幅。
