放大器的主要性能指标
放大器的主要性能指标

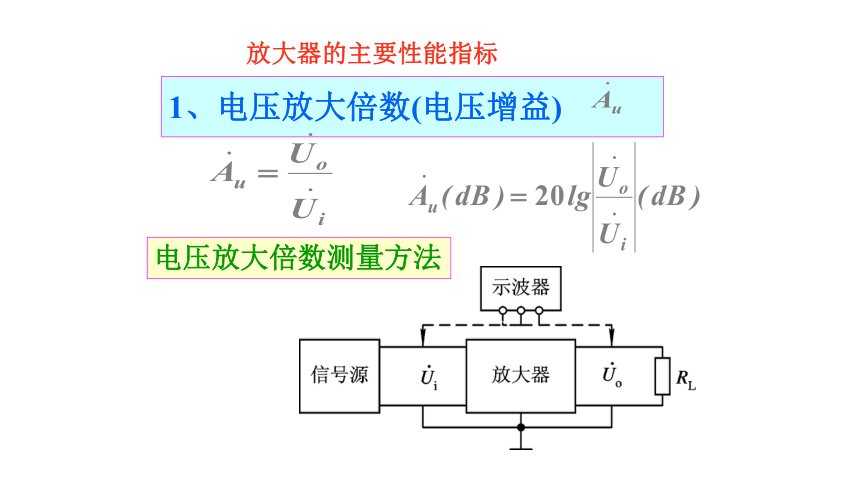

1、电压放大倍数(电压增益) ?
电压放大倍数测量方法

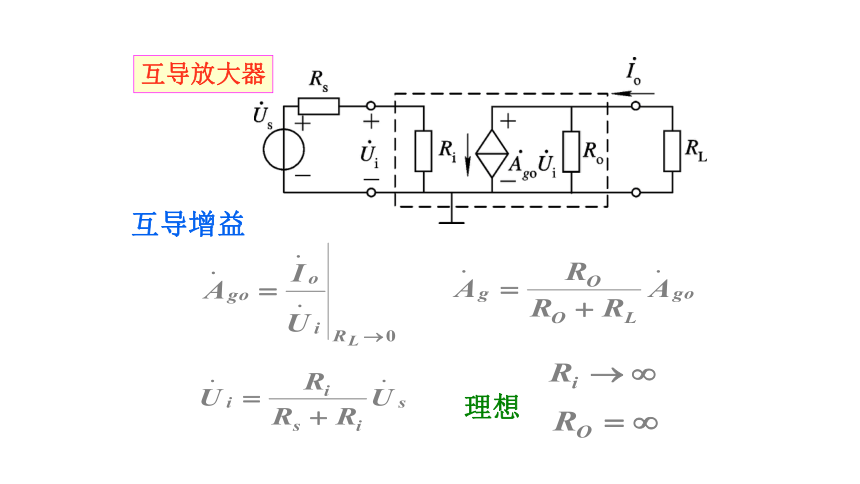

互导放大器
互导增益
理想

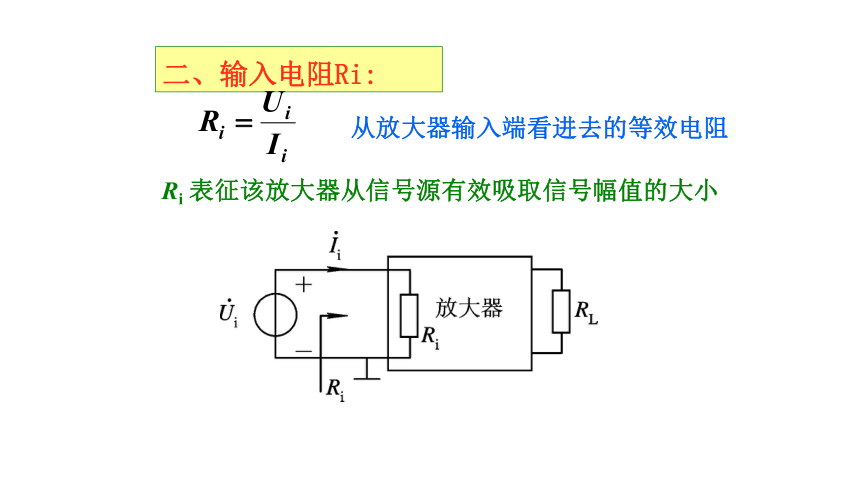

二、输入电阻Ri: ?
Ri 表征该放大器从信号源有效吸取信号幅值的大小
从放大器输入端看进去的等效电阻

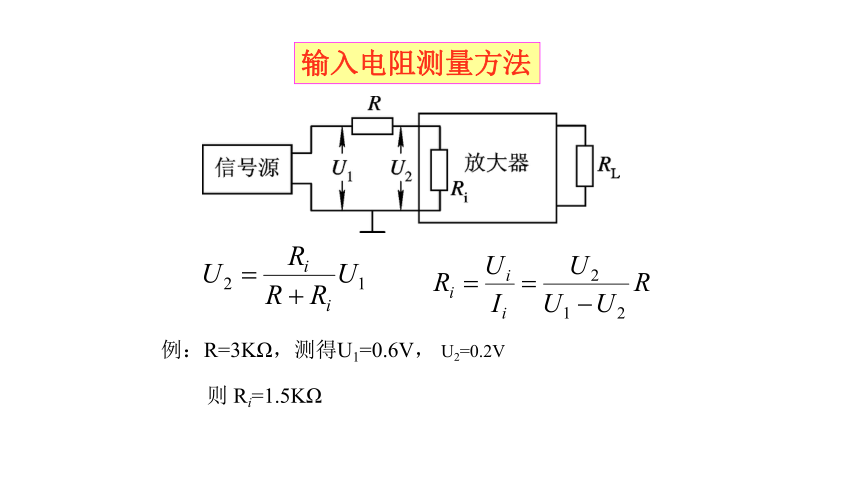

例：R=3KΩ，测得U1=0.6V， U2=0.2V
则 Ri=1.5KΩ
输入电阻测量方法

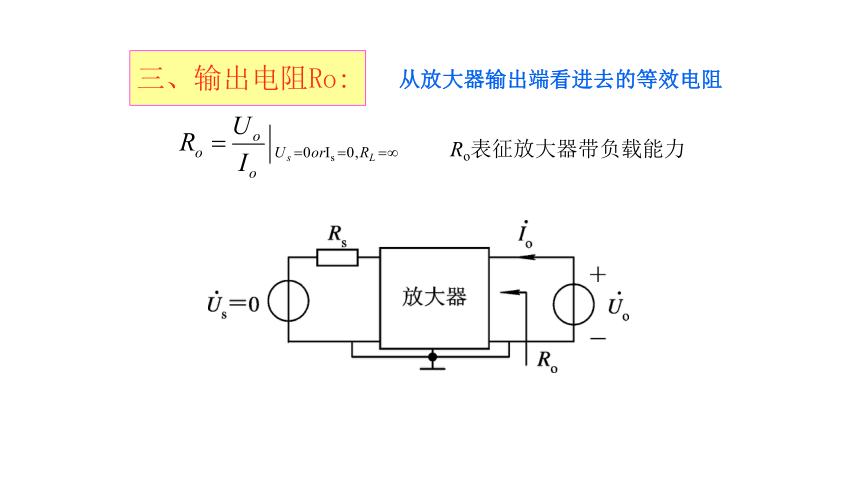

三、输出电阻Ro:?
Ro表征放大器带负载能力
从放大器输出端看进去的等效电阻
S打开，测得
S闭合，测得
例：测得S打开时输出电压UO1=2V，测得S闭合时输出电压
UO2=0.8V，已知RL= 5KΩ
则
输出电阻测量方法
4.频率响应与失真
放大器的幅频特性和相频特性
(a) 幅频特性 (b)相频特性
5. 非线性失真系数
非线性传输特性引起非线性失真波形
(a) 线性传输特性与不失真输出波形
(b) 非线性传输特性与非线性失真输出波形
非线性失真系数（全谐波失真系数）THD
Unm 第n次谐波分量振幅
U1m 输出信号基波分量振幅
原放大器放大倍数
反馈放大器放大倍数
（也称开环放大倍数）
反馈信号 与反馈系数F
(也称闭环放大倍数) ：
