改善放大器性能的重要手段----负反馈
改善放大器性能的重要手段----负反馈

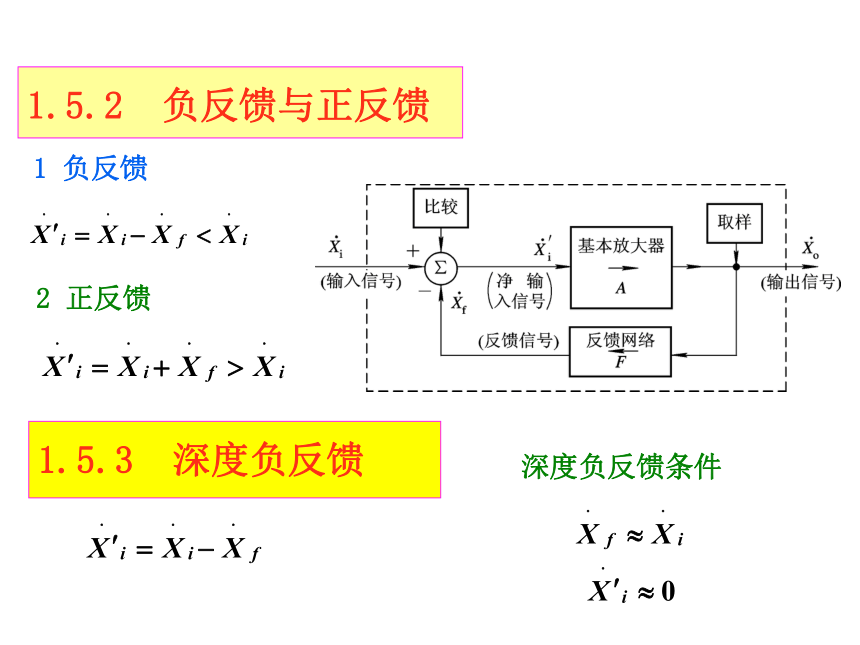

反馈的基本概念和基本框图
1.5.2 负反馈与正反馈
1 负反馈
2 正反馈
1.5.3 深度负反馈
深度负反馈条件

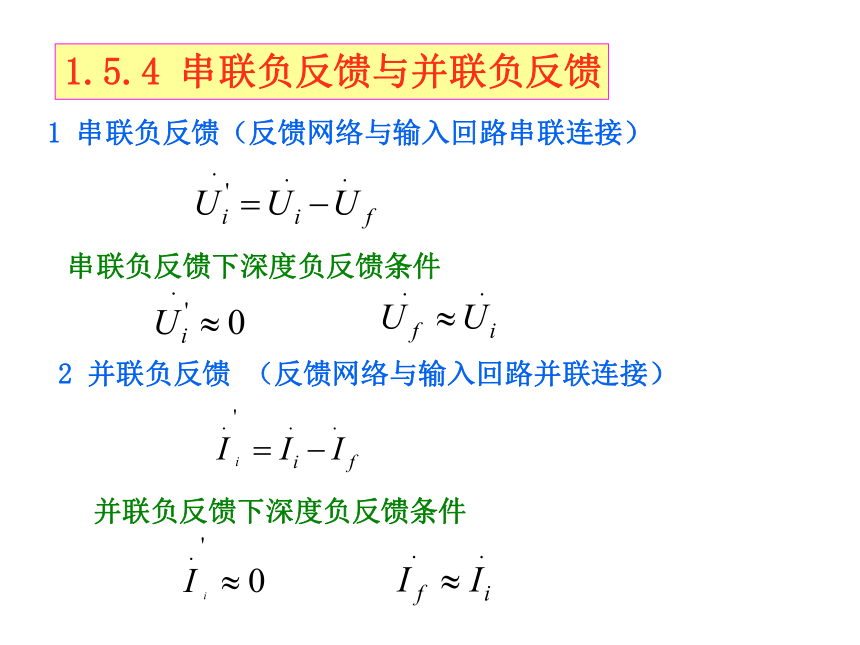

1.5.4 串联负反馈与并联负反馈
1 串联负反馈（反馈网络与输入回路串联连接）
2 并联负反馈 （反馈网络与输入回路并联连接）
串联负反馈下深度负反馈条件
并联负反馈下深度负反馈条件
1.5.5 电压负反馈与电流负反馈
1 电压负反馈（反馈信号取样于输出电压 ）
2 电流负反馈（反馈信号取样于输出电流 ）
电压负反馈将改善输出电压的性能
电流负反馈将改善输出电流的性能

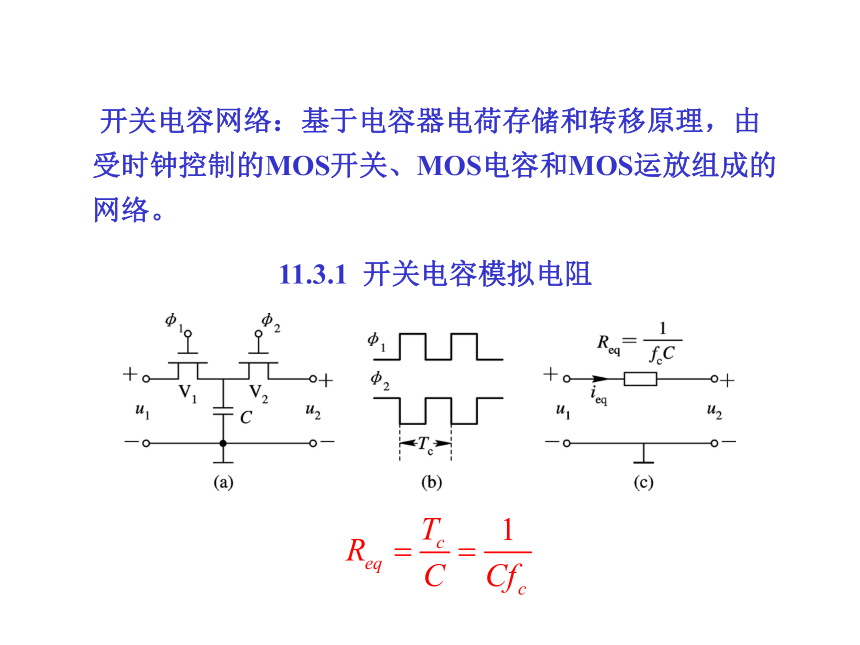

11.3.1 开关电容模拟电阻
开关电容网络：基于电容器电荷存储和转移原理，由受时钟控制的MOS开关、MOS电容和MOS运放组成的网络。
开关电容积分器的工作情况
（a) 为高时；（b） 为高时
开关电容有耗积分器和差分积分器
开关电容积分器实现理想积分运算的条件：
（a) RC状态变量滤波器
(b) 相应的开关电容网络实现
图3.4.3 CD4051引脚图及功能表
(a) 引脚图 (b) 功能表
图3.4.4 MAX4661的引脚图及主要参数
3. MAX4661模拟开关
3.4.2 模拟开关的应用
1. 增益控制?
图3.4.5所示为一反相比例放大器，若要求输入电阻一定，而增益可控，则可以在反馈支路中置入模拟开关。随着控制电压UCi的不同，反馈电阻也不同，以此
达到控制增益的目的。
图3.4.5 增益控制电路
