集成功率放大电路
集成功率放大电路
组成：
前置级、中间级、输出级、偏置电路
特点：
输出功率大、效率高
有过流、过压、过热保护

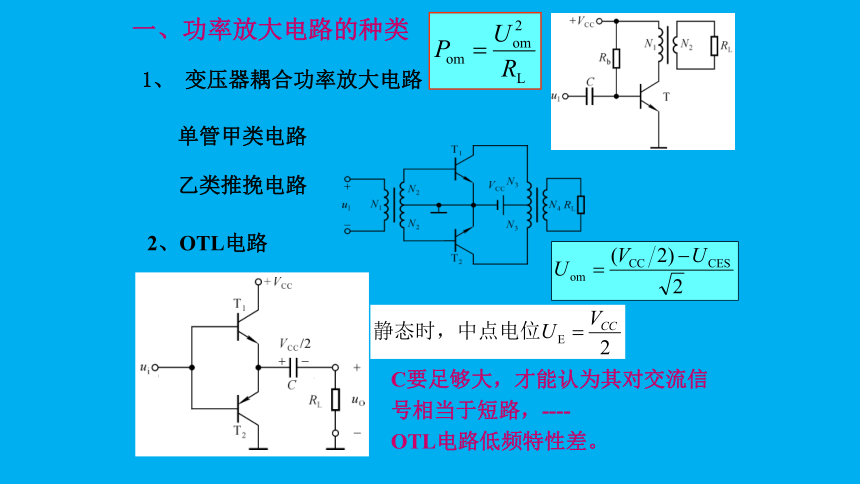

1、 变压器耦合功率放大电路
一、功率放大电路的种类
乙类推挽电路
单管甲类电路
2、OTL电路
C要足够大，才能认为其对交流信号相当于短路，----
OTL电路低频特性差。
3) OCL电路
两只管子交替导通，两路电源交替供电，双向跟随。
4) BTL电路
双端输入、双端输出形式，输入信号、负载电阻均无接地点。
管子多，损耗大，使效率低。
变压器耦合乙类推挽：单电源供电，笨重，效率低，低频特性差
OTL电路：单电源供电，低频特性差。
OCL电路：双电源供电，效率高，低频特性好。
BTL电路：单电源供电，低频特性好；双端输入双端输出。
三、OCL互补输出级的分析估算
二、几种电路的比较
选择晶体管时，其极限参数
1) 哪些负责放大信号？
讨论一
T1、T2 是过流保护
2) 引入了什么级间反馈？
讨论一
电压并联负反馈
按深负反馈计算
3) 估算电压放大倍数、最大输出功率和效率
4) 估算在输出最大功率时输入电压的有效值；
讨论一
5) 说明D1～D3和RW的作用，C1～C4的作用；
6) 说明哪些元件构成过流保护电路及其原理。
7) 选择运放，选择晶体管
一、 LM386 集成功放及其应用
1. 典型应用参数：
直流电源：
4 12 V
额定功率：
660 mW
带 宽：
300 kHz
输入阻抗：
50 k
1
2
3
4
8
7
6
5
引脚图
应用电路
2. 内部电路
1. 8 开路时，
Au = 20
(负反馈最强)
1. 8 交流短路
Au = 200
(负反馈最弱)
电压串联负反馈
应用电路
V1、V6 ：
V3、V5：
V2、V4：
射级跟随器，高 Ri
双端输入单端输出差分电路
恒流源负载
V7 ~ V12：
功率放大电路
V7 为驱动级(I0 为恒流源负载)
V11、V12 用于消除交越失真
V8、V10 构成 PNP 准互补对称
电路分析
