(共12张PPT)
开关型稳压电源
(1)调整管总工作在线性放大状态，管压降大，流过的电流也大(大于负载电流)，所以功耗很大，效率较低(一般为40%~60%)，且需要庞大的散热装置。

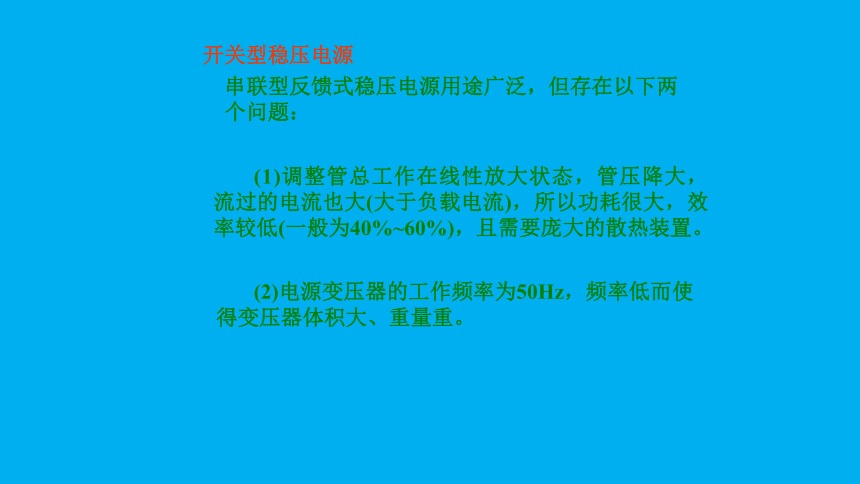

开关型稳压电源
串联型反馈式稳压电源用途广泛，但存在以下两个问题：
(2)电源变压器的工作频率为50Hz，频率低而使得变压器体积大、重量重。

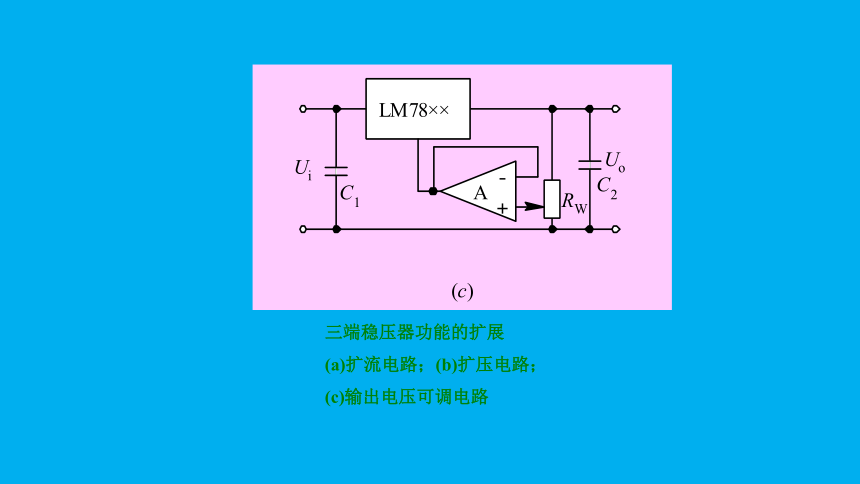

三端稳压器功能的扩展
(a)扩流电路；(b)扩压电路；
(c)输出电压可调电路
开关稳压电源正是基于上述改革思路而发明的新型稳压电源。目前，开关稳压电源已广泛应用于计算机、电视机及其它电子设备中。
开关稳压电源的一般框图。
开关稳压电源的电路形式很多，我们仅以下面的例子对其工作原理加以简要说明。
为
1. 为了减小调整管功耗,让调整管工作在”开关”状态
为了减小变压器体积及重量.提高工作频率.
从50HZ变为几十KHZ.或几百KHZ.
开关稳压电源框图
电网电压不稳使输出直流电压Uo增大，经光耦合器隔离，误差放大器反相输入端电压增大，其输出减小。该电压(UC+)与UC-的三角波比较结果，会使其输出电压(UG)的占空比减小，如图9—19虚线所示，从而使VMOS导通时间减小，截止时间增加。
经二次整流后取出方波的平均值(Uo)将随之减小。这就是开关电源稳压的原理。图9—20给出一个实际的开关稳压电源的电原理图。
图9—19 脉宽调制器的各点波形
一个实际的开关稳压电源电路
图9—20中，VMOS源极电阻R9为过流采样电阻。当过流时，UR9增大，经R10送至UC3842的3端，以实现过流保护的目的。C8、VD3、R11、R12、VD2和C9构成两级吸收回路，用以吸收尖峰干扰。VD1~VD3采用快恢复的二极管FR305。VD4为输出整流管，采用D80-004型肖特基二极管，以满足高频、大电流整流的需要。
该电路采用自馈绕组反馈，而不是像图9—18所示的从输出电压经光耦合反馈，一般用于固定负载的情况。
UC3842
1
2
3
4
8
7
6
5
U
REF
输入
U
1
输出
U
0
地
R
T
/
C
T
电流检测
反馈
补偿
(
a
)
8
参考电压
≥1
6
7
4
振荡器
内部基准
2
1
＋
－
＋
－
3
S
R
Q
5
(
b
)
脉宽调制器UC3842框图
图9—22散热器和热传导阻力等效通路
(a)铝型材散热器示意图；
(b)热传导阻力等效通路(热阻计算)
图9—23功率管的二次击穿现象
(a)二次击穿现象；(b)二次击穿临界线
