模拟集成电路设计——电流模法
模拟集成电路设计——电流模法
电流模法的特点及原理
1、跨导线性原理
电流模电路优点：工作速度很高，电源电压很低，具有动态范围宽、非线性失真小、温度稳定性好、抗干扰和噪声能力强等。
双极型晶体管的电流
发射结电压
晶体管跨导
晶体管跨导 与集电极电流 成线性关系，这就是跨导线性原理。

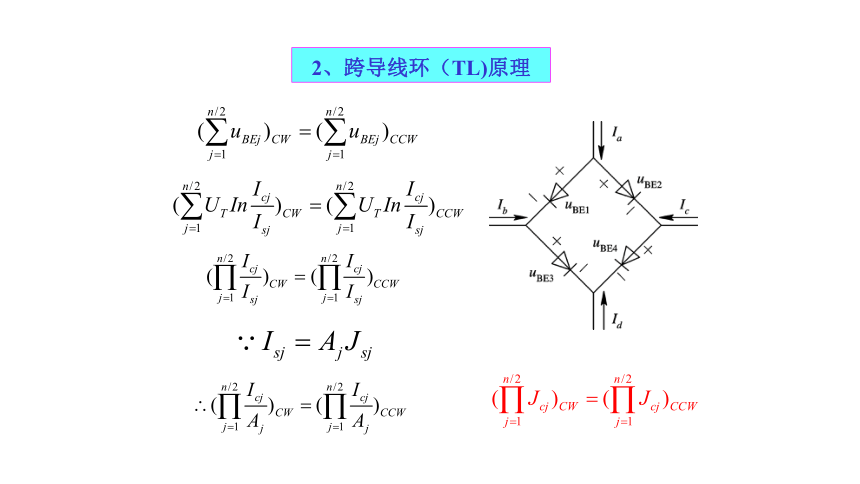

2、跨导线环（TL)原理

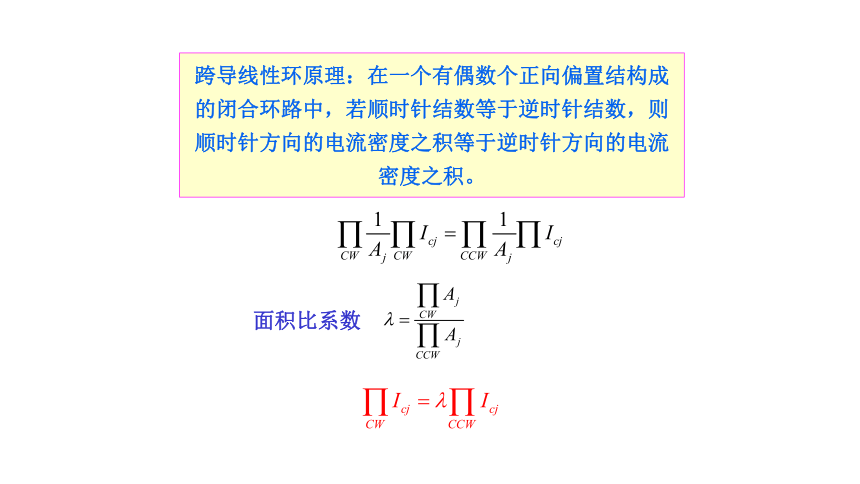

跨导线性环原理：在一个有偶数个正向偏置结构成的闭合环路中，若顺时针结数等于逆时针结数，则顺时针方向的电流密度之积等于逆时针方向的电流密度之积。
面积比系数

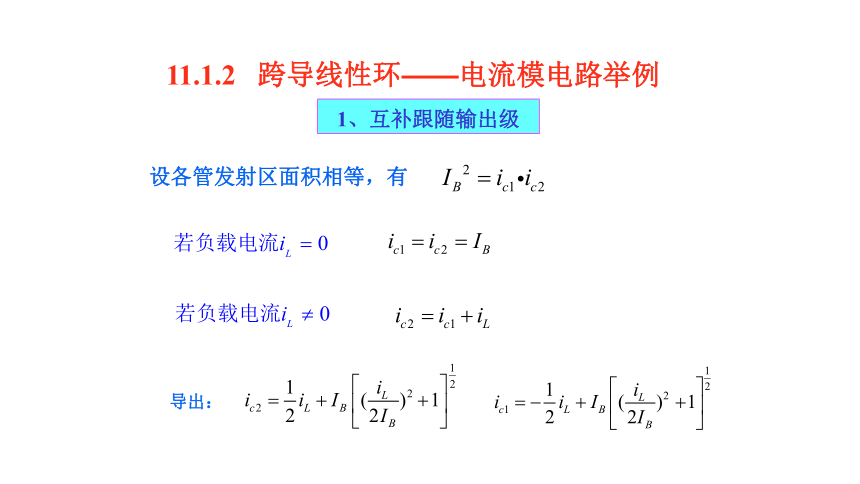

11.1.2 跨导线性环——电流模电路举例
设各管发射区面积相等，有

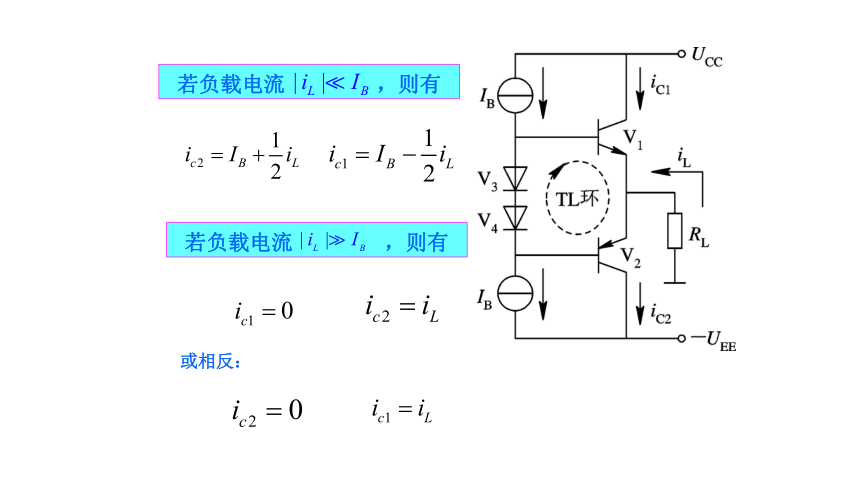

1、互补跟随输出级
导出：
或相反：
若负载电流 ，则有
若负载电流 ，则有
2、矢量差电路
环1：
环2：
据环1，有
输出电流与输入电流的关系为
11.2 电流反馈型集成运算放大器
11.2.1 电流模集成运算放大器的基本特性
互阻增益
11.2.2 电流模运放的典型电路
11.2.3 电流模运放的闭环特性
电流模运放的闭环低频增益同电压模运放
AD811电流模运放典型接法与闭环频率响应
11.3.2 开关电容积分器
理想RC积分器和开关电容积分器的传输函数分别为
