(共12张PPT)

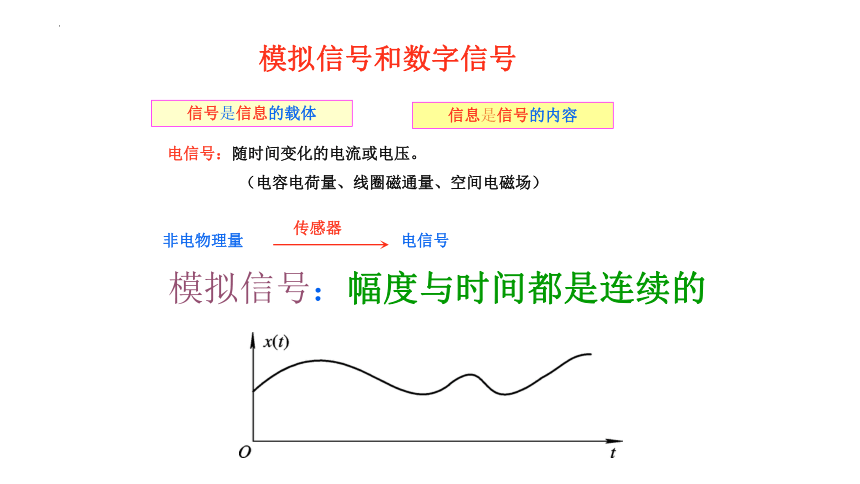

模拟信号和数字信号
信号是信息的载体
信息是信号的内容
电信号：随时间变化的电流或电压。
（电容电荷量、线圈磁通量、空间电磁场）
非电物理量
传感器
电信号
模拟信号：幅度与时间都是连续的
模拟信号和数字信号

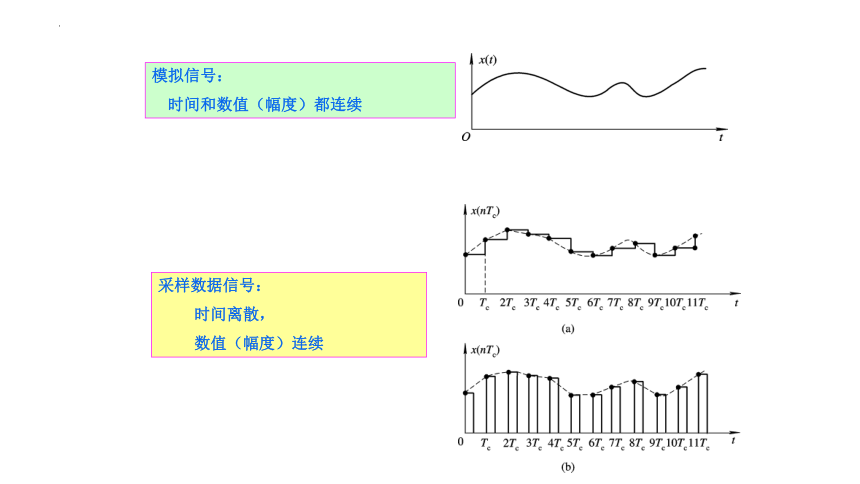

采样数据信号：
时间离散，
数值（幅度）连续
模拟信号：
时间和数值（幅度）都连续

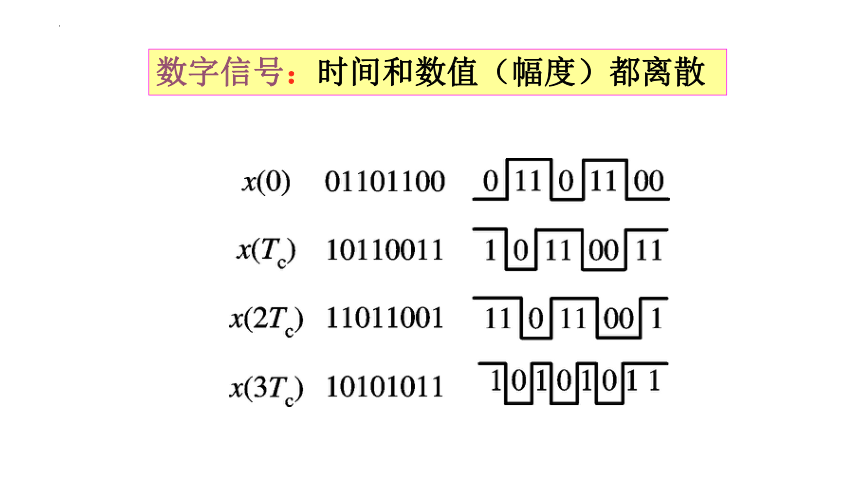

数字信号：时间和数值（幅度）都离散

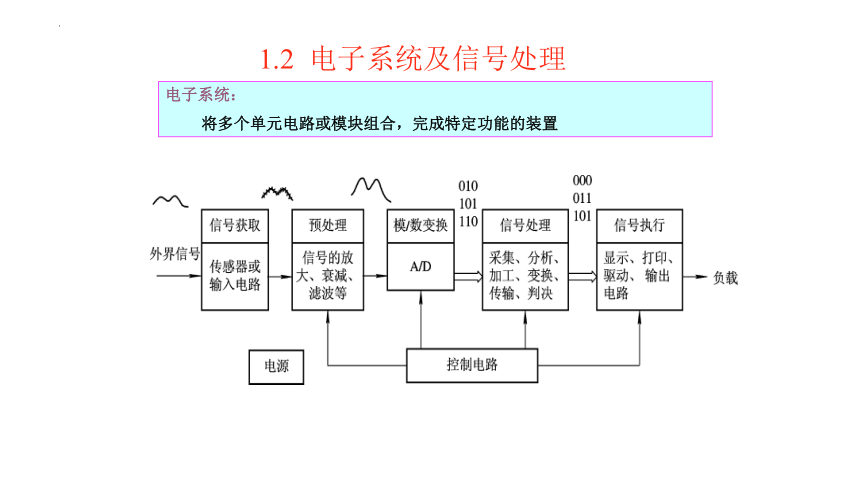

1.2 电子系统及信号处理
电子系统：
将多个单元电路或模块组合，完成特定功能的装置

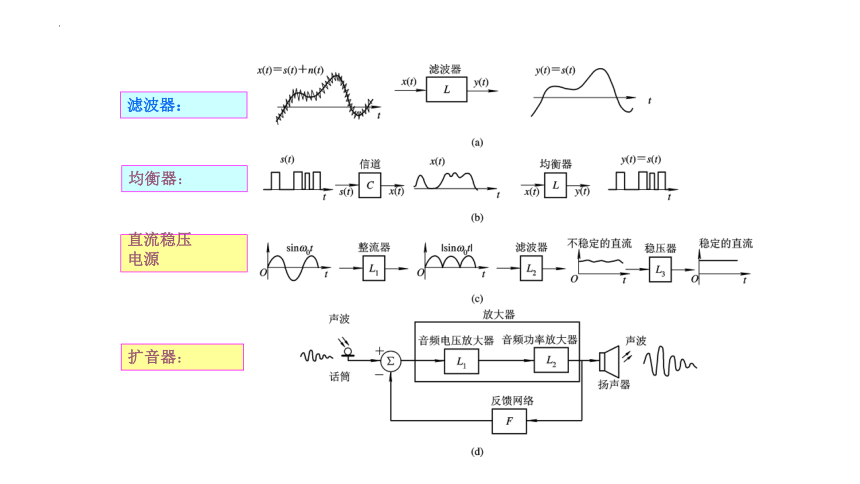

滤波器：
均衡器：
直流稳压
电源
扩音器：
1.3 分析与综合（设计）
分析：
计算给定系统对各种输入的响应并确定他们的性质的过程
综合或设计：
从要求的特性出发，找出满足特性的电路和系统结构
1.4 模拟信号处理、放大器模型和
放大器的主要性能指标
模拟设计需要在速度、功耗、增益、精度等多因素间进行折衷，模拟电路对串扰、噪声等远比数字电路敏感，电阻电容数值和器件的二级效应对模拟电路的影响远比数字电路严重
好的模拟电路设计需要直觉、严密和创新
1.4.2 放大器模型（不失真的放大信号）
一、放大倍数A----Amplify?(增益)
电流放大倍数
互导放大倍数
电压放大倍数
互阻放大倍数
电压放大器
电压增益
理想
电流放大器
电流增益
理想
互阻放大器
互阻增益
理想
