(共12张PPT)
能隙基准电压源

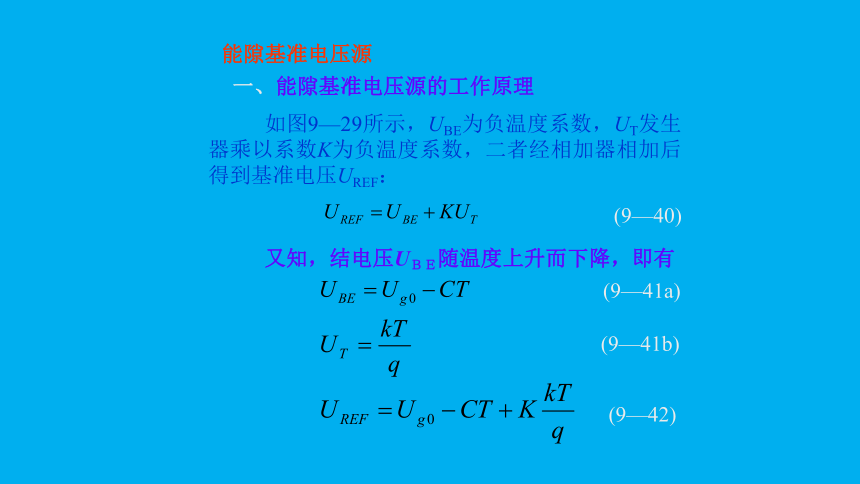

如图9—29所示,UBE为负温度系数,UT发生器乘以系数K为负温度系数,二者经相加器相加后得到基准电压UREF:
又知,结电压UBE随温度上升而下降,即有
(9—40)
能隙基准电压源
一、能隙基准电压源的工作原理
(9—41a)
(9—41b)
(9—42)

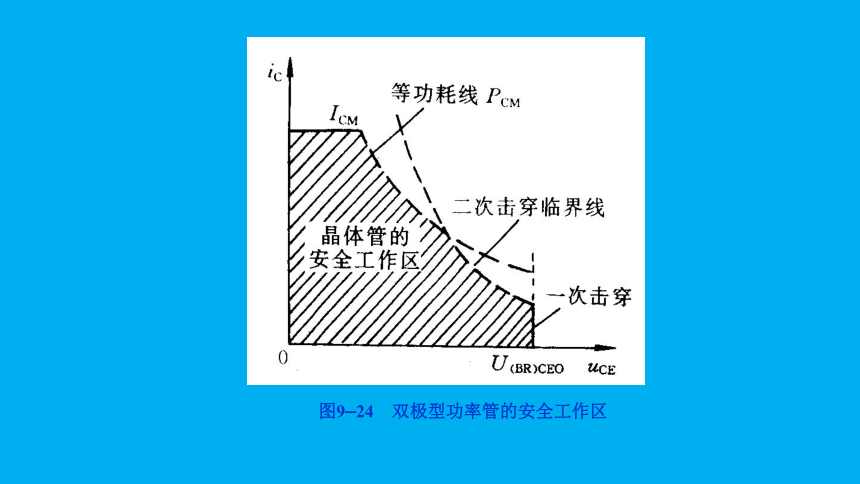

图9—24 双极型功率管的安全工作区

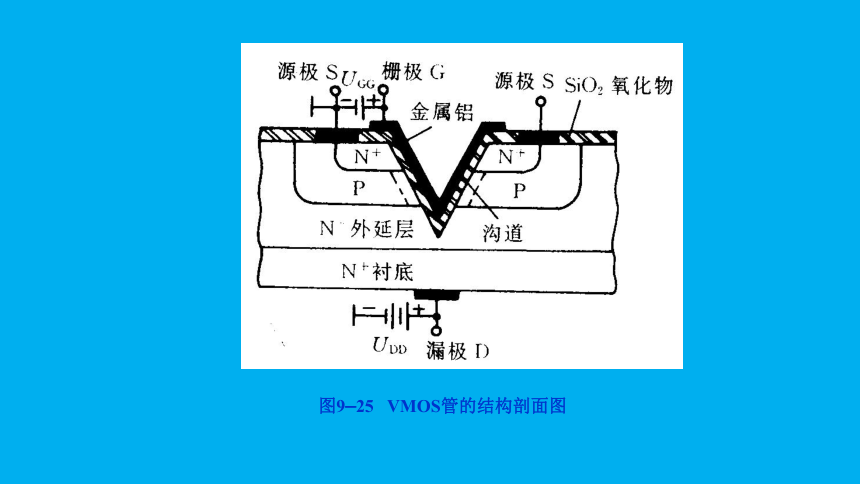

图9—25 VMOS管的结构剖面图

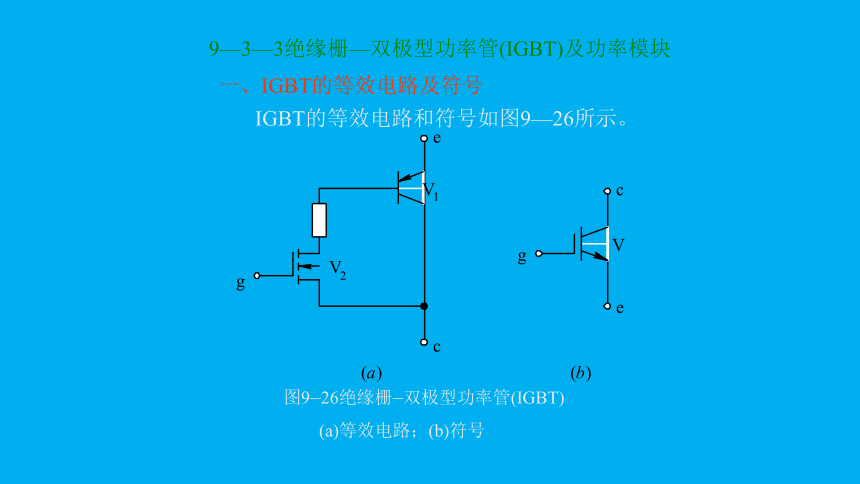

9—3—3绝缘栅—双极型功率管(IGBT)及功率模块
一、IGBT的等效电路及符号
IGBT的等效电路和符号如图9—26所示。
图9—26绝缘栅—双极型功率管(IGBT)
(a)等效电路;(b)符号
图9—27(a)给出一种高速大功率CMOS器件(TC4420/29系列),其脉冲峰值电流高达6A,开关速度高达25ns,使用十分方便,而且能带动大电容负载(CL≥1000pF)。

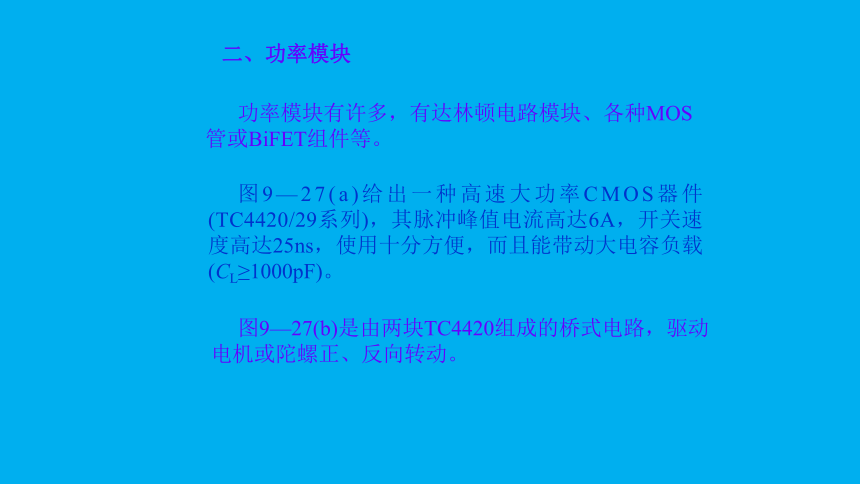

二、功率模块
功率模块有许多,有达林顿电路模块、各种MOS管或BiFET组件等。
图9—27(b)是由两块TC4420组成的桥式电路,驱动电机或陀螺正、反向转动。
图9—27 高速大功率CMOS器件
(a)内部电路;(b)由TC4420组成的桥式功率电路
目前,还出现了许多高速大功率运算放大器(PowerOperationalAmplifiers),如OPA2544、3583等。OPA2544的最大输出电流为2A,
电源电压范围±10V~±35V
压摆率为8V/μs
其封装和引脚图如图9—28所示:
而OPA3583的电源电压高达±70V~±150V,
输出电流为75mA
压摆率达30V/μs
OPA2544和OPA3583的输入级为场效应管,输出级为互补跟随器。
图9—28功率运算放大器OPA2544的外形图及 管脚图
(a)外形图;(b)管脚图
为保证功率管的正常运行,要附加一些保护电路,包括安全区保护、过流保护、过热保护等等。例如,在VMOS的栅极加限流、限压电阻和反接二极管,在感性负载上并联电容和二极管,以限制过压或过流。又如,在功率管的c、e间并联稳压二极管,以吸收瞬时过压等等。
9—3—4 功率管的保护
9—4 高精度基准电压源
在集成电路或电子设备中,常需要基准电压源(UREF)。该类基准电压源要求精度高,温度稳定性好(±0.2×10-6~±20×10-6左右),噪声电压低,长期稳定度好等,但其输出电流并不大,一般为几毫安~十几毫安。实现此类电压基准功能的电路和器件有两种,简要介绍如下。
图9—29 能隙基准电压源的工作原理
