(共12张PPT)
物理电压比较器
物理电压比较器

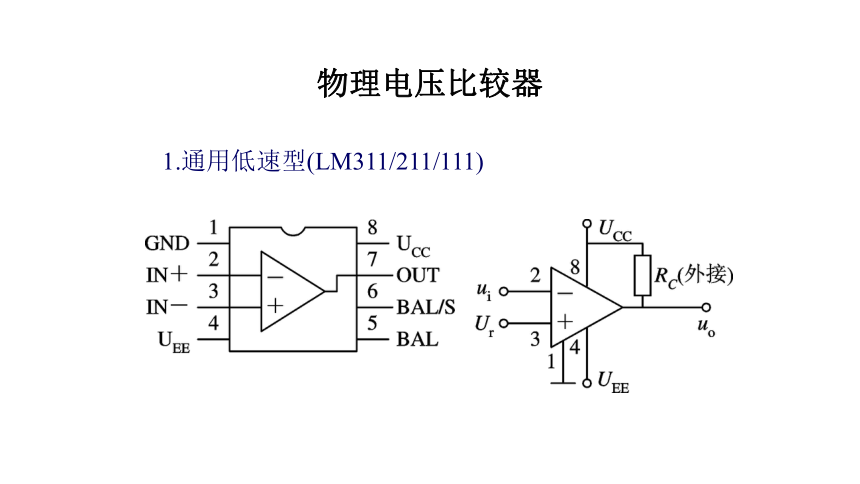

1.通用低速型(LM311/211/111)
(3.2.10)

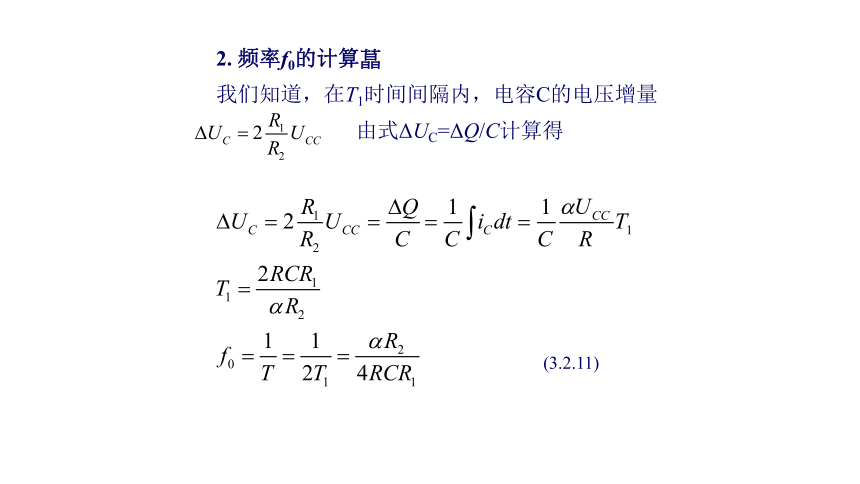

2. 频率f0的计算?
我们知道，在T1时间间隔内，电容C的电压增量
由式ΔUC=ΔQ/C计算得

(3.2.11)

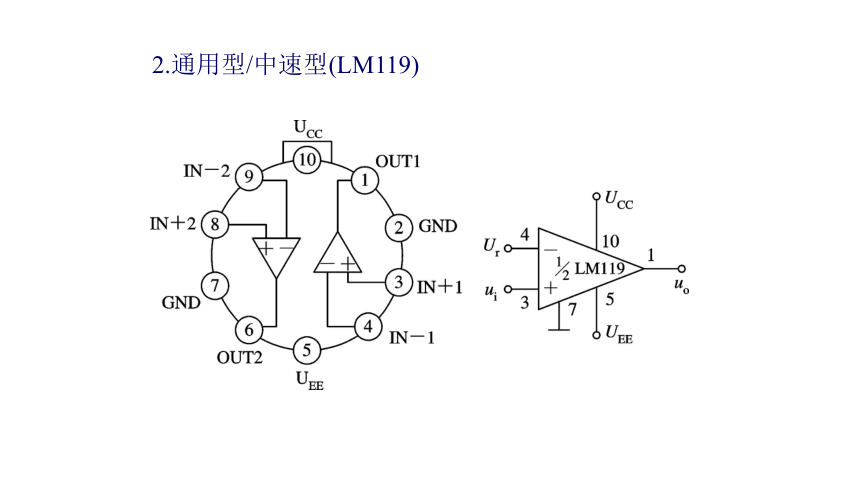

2.通用型/中速型(LM119)

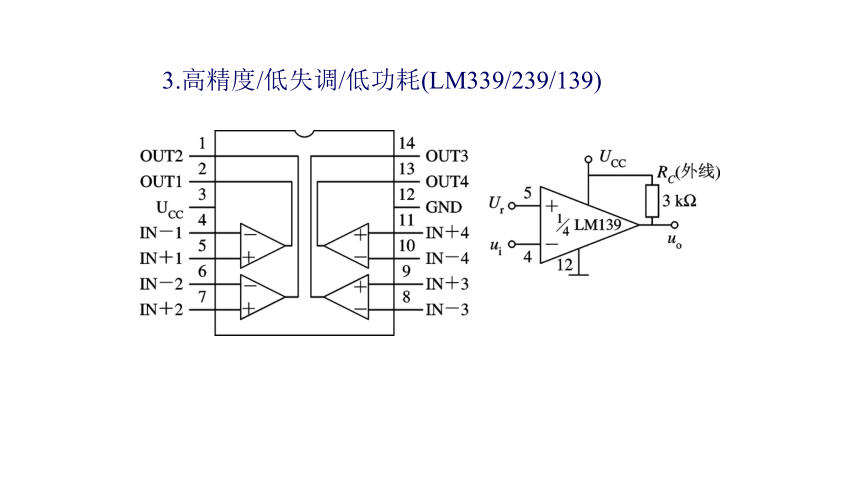

3.高精度/低失调/低功耗(LM339/239/139)
4.高速/低功耗(MAX901~903)
【例3.3.1】由单片集成电压比较器LM311构成的整形电路如图3.3.1(a)。LM311的输出电平转换时间为200ns。若分别输入频率为fi1=1kHz，fi2=1MHz，fi3=5MHz的正弦信号，试问输出波形将有何变化。?
?
图3.3.1电压比较器和输出波形
(a)电路；(b)对应不同信号频率的输出波形
解(1)对于fi1 =1kHz的输入信号，比较器的输出为方波。
(2)对于fi2 =1MHz的输入信号，比较器的转换时间将对波形有较大影响，其输出方波的边缘已经很差(如图3.3.1(b)所示)。
(3)对于fi3=5MHz的信号，其周期为200ns，半个周期时间为100ns，已经少于比较器的转换时间(200ns)，所以比较器的状态根本来不及翻转，故输出波形为一不变的直线(如图3.3.1(b)所示) 。
所以，我们在使用器件时，一定要注意器件的特性是否满足我们的实际需要。
3.4 模拟开关?
模拟开关是电子系统中常用的基本单元电路，用来控制信号的通断。一个理想的模拟开关，应接通时相当于短路，关断时相当于开路，工作速度要快，各开关间的隔离度要好。模拟开关可由双极型晶体管构成，也可以用MOS场效应管构成。CMOS模拟开关具有电路简单、功耗小、导通电阻小、关断电阻大等优点，因而得到广泛应用。
图3.4.1 CC4046四双向模拟开关
1.CC4066模拟开关
3.4.1 常用模拟开关
2.CD4051模拟开关
图3.4.2 CD4051结构框图
