整流器和直流稳压电源
整流器和直流稳压电源

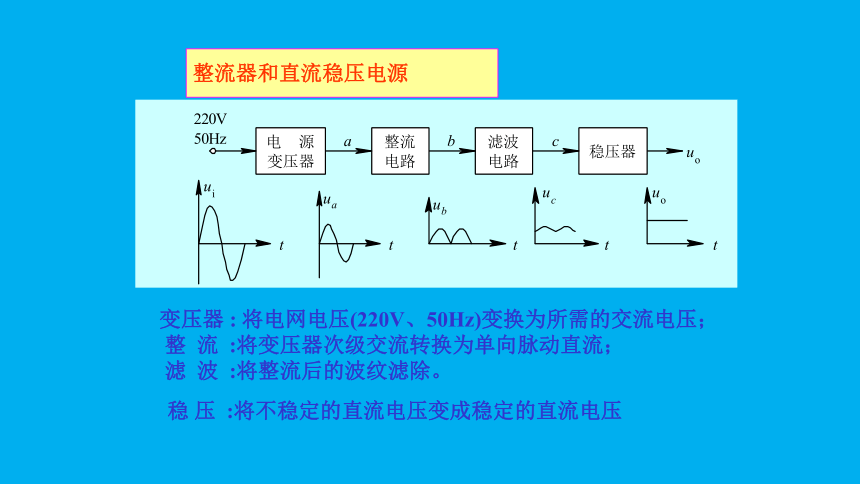

变压器 : 将电网电压(220V、50Hz)变换为所需的交流电压；
整 流 :将变压器次级交流转换为单向脉动直流；
滤 波 :将整流后的波纹滤除。
稳 压 :将不稳定的直流电压变成稳定的直流电压

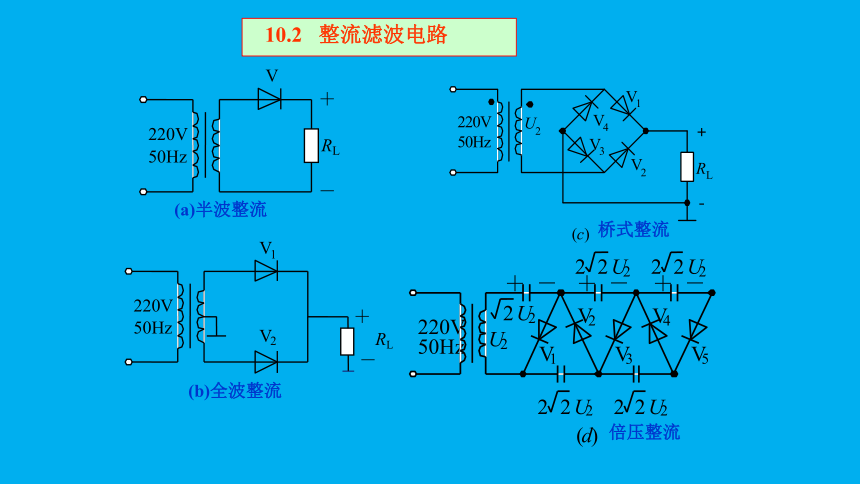

10.2 整流滤波电路
220V
50Hz
(a)半波整流
＋
－
R
L
V
220V
50Hz
＋
－
RL
V
1
V
2
(b)全波整流
桥式整流
倍压整流
220V
50Hz
(
d
)
U
2
2
U
2
＋
－
V
1
V
2
V
3
V
4
V
5
＋
－
＋
－
2
U
2
2
U
2
2
U
2
2
2
U
2
2
2
2

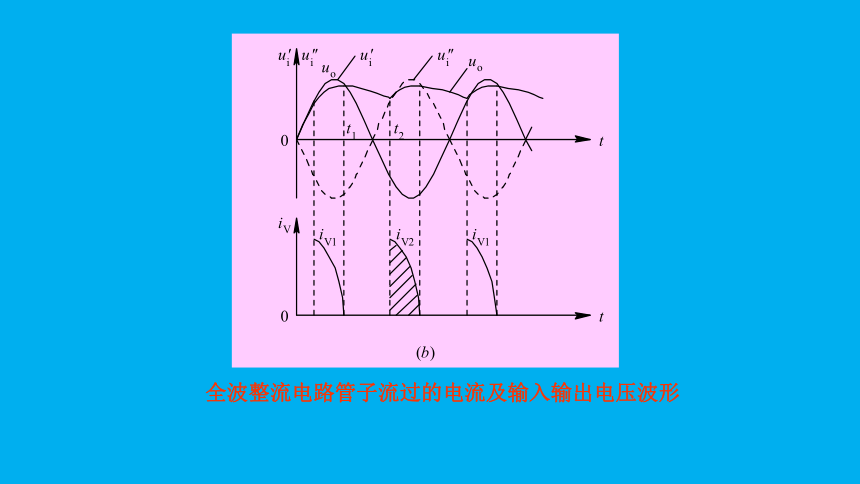

全波整流电路管子流过的电流及输入输出电压波形

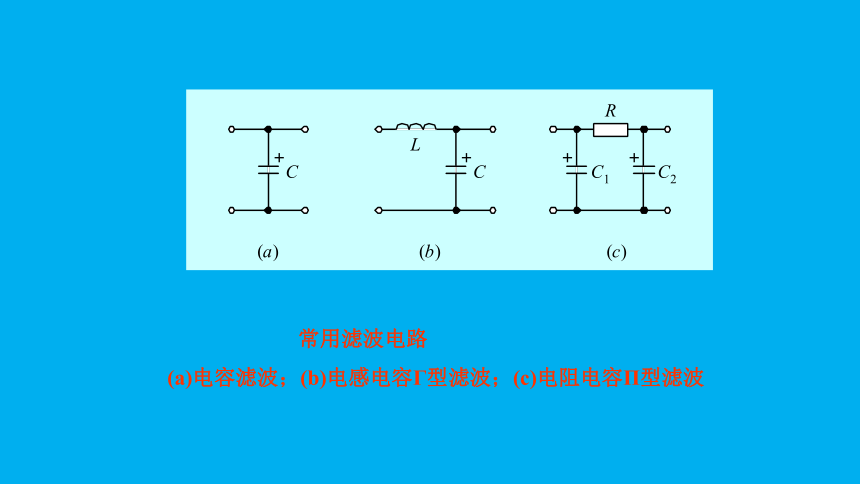

常用滤波电路
(a)电容滤波；(b)电感电容Γ型滤波；(c)电阻电容Π型滤波

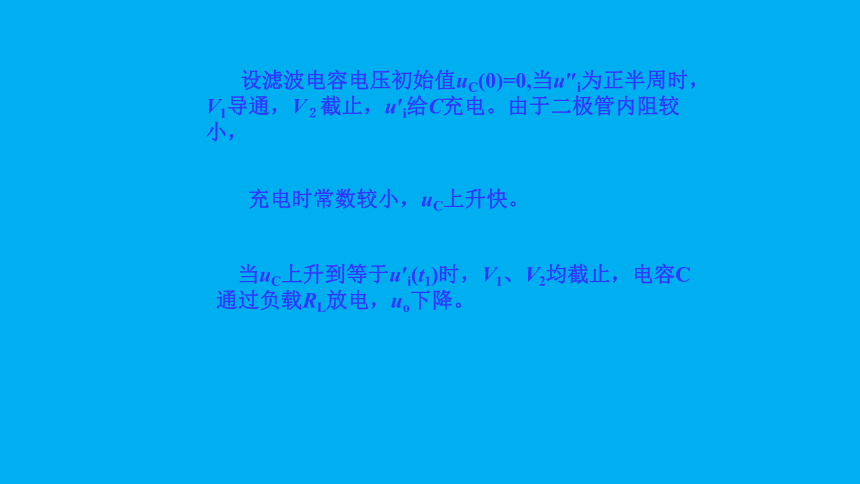

设滤波电容电压初始值uC(0)=0,当u″i为正半周时，V1导通，V２截止，u′i给C充电。由于二极管内阻较小，
充电时常数较小，uC上升快。
当uC上升到等于u′i(t1)时，V1、V2均截止，电容C通过负载RL放电，uo下降。
全波整流电路及电压电流波形
(c)计算机仿真波形(为看清输出波纹，故意将滤波电容值取得很小，实际上要加几百~几千μF)
2. 主要性能
1
当接入滤波电容(C≠0)，且负载RL=∞时，输出电压可充电至输入电压峰值：
一般情况下(RL ≠∞,C≠0)，Uo的估算值为
)输出直流电压Uo
不接滤波电容(C=0)时:
式中U′i为变压器次级单边交流电压有效值，U′im为交流振幅。根据式(9—28)，可以由Uo算出U′i，从而算出变压比
2)滤波电容估算值
此时，波纹电压峰峰值Urpp约为
(9—30)
式中：T为交流电网信号周期；IL为负载电流。
滤波电容的选择要满足下式，即
(9—31)
3)整流管的选择
(1)整流管最大允许电流
(2)整流管反向击穿电压UBR＞2U′im。
半波整流只有一个整流管，所以IM＞IL，且波纹大，所以一般用得不多。
图 用“硅桥”实现正、负两路直流输出的全波整流电路
