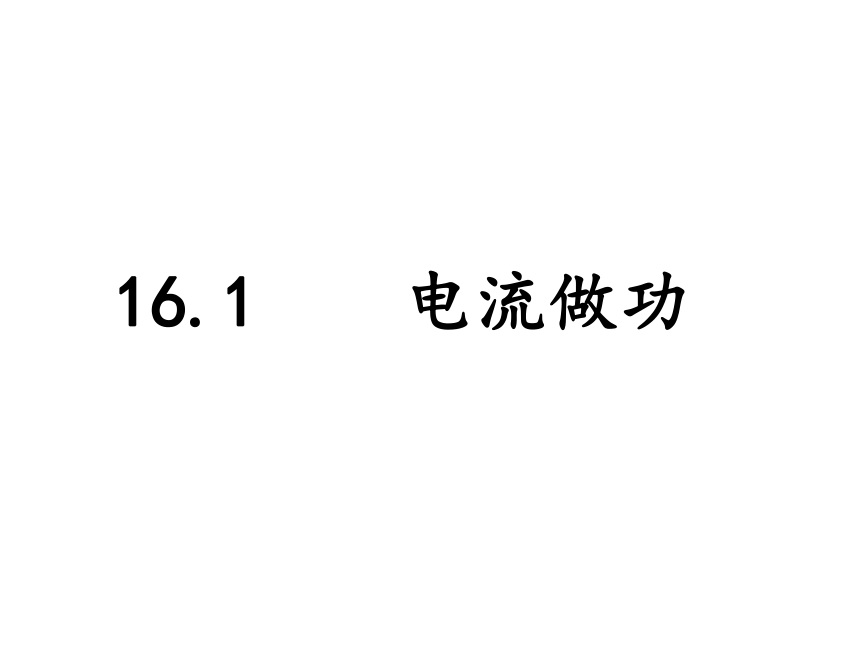

16.1 电流做功

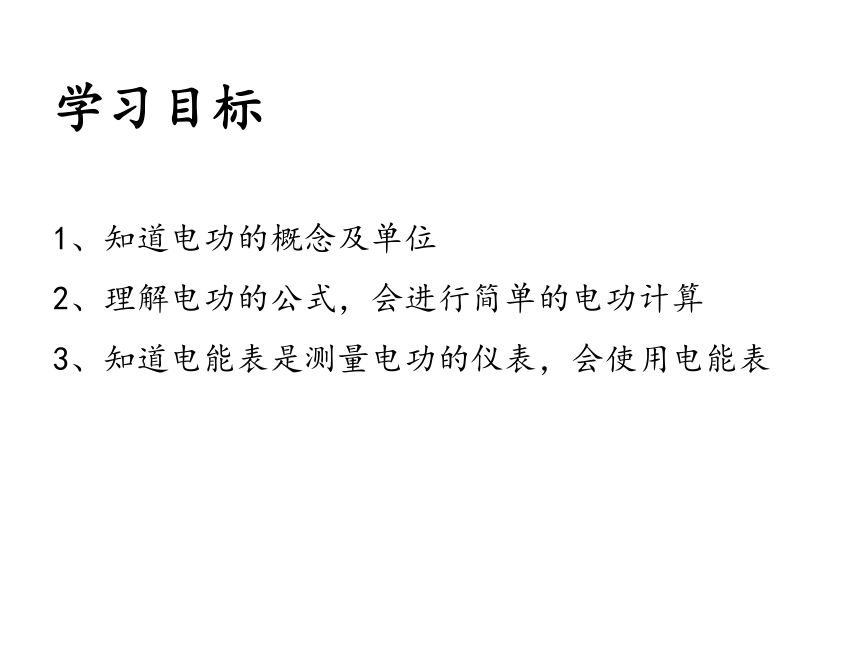

学习目标
1、知道电功的概念及单位
2、理解电功的公式，会进行简单的电功计算
3、知道电能表是测量电功的仪表，会使用电能表
一、电能
作用：提供电能
看图回答：水流 能做功吗？
想一想：
电流 能做功吗？
电能转化为内能
电能转化为内能和机械能
电能转化为机械能

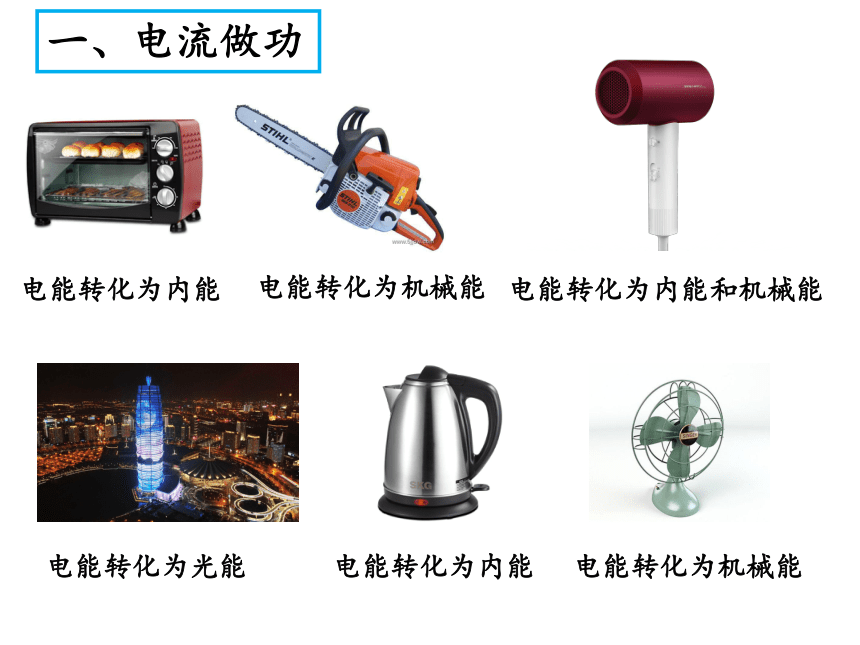

一、电流做功
电能转化为光能
电能转化为内能
电能转化为机械能
讨论：
电流通过我们教室的用电器做功，电能分别转化为什么形式的能
1. 定义：
电流所做的功叫做电功。
2. 实质：
电流做功，就是消耗了电能，电能
转化为其他形式的能。
一、电功

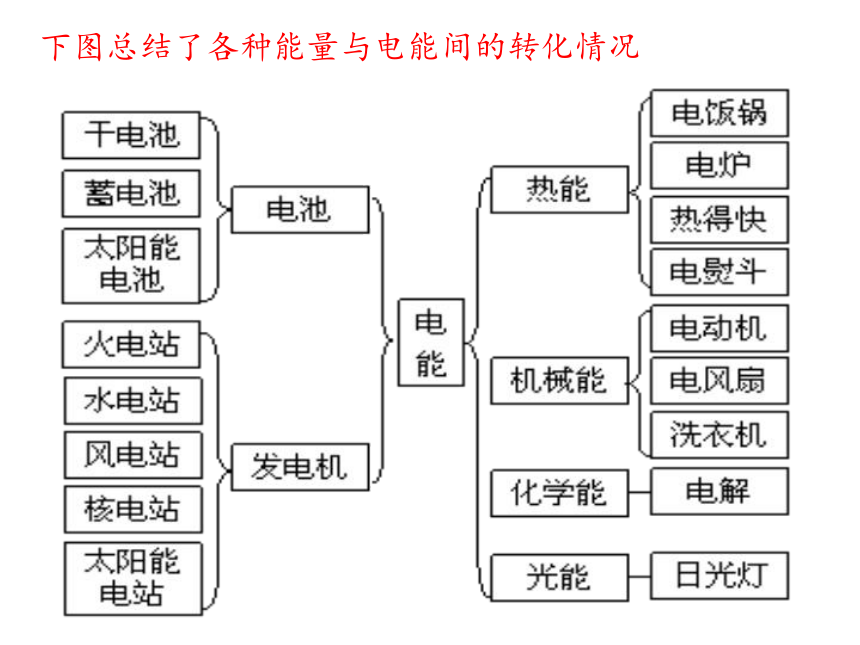

下图总结了各种能量与电能间的转化情况
①电功的国际单位是：焦耳 ( J )
1 kW·h=3.6×106J
②生活中常用的电功单位是：
③千瓦时和焦耳之间的关系是什么？
二、电功的单位：
千瓦时，又叫“度” ，符号是 kW·h。
三、电能表(电度表):
1. 作用：
测量电功(能)的仪器
2.原理：
在课本第17章！
3、技术参数和示数说明：
50Hz表示该电能表适用的交流电频率
家庭消耗1KW·h电能，转盘转动圈数为480转
额定电压
220V
持续工作的最大电流10A，短时间可通过最大电流40A
电能表的单位是千瓦时，kW·h
最后一位红色数字是小数。
1600imp/kw·h表示电能表指示灯闪烁1600次，所测量的电路消耗1千瓦时的电能！
电能表闪烁一次，
消耗多少千瓦时电能？
3. 电能表的读数：单位kW· h
把电能表接在电路中，电能表上
的计数器会自动将电流做的功记录下来。用电一段时间，只要将前、后两次计数器上的读数之差算出，就可知道这段时间电流所做的功。
根据表盘的参数，已知一定时间内转盘转动的转数，计算消耗的电能或已知消耗的电能计算转盘转动的转数。
求消耗的电能（电流做的功）
（1） 电能表的用途：________________。
（2）计算消耗电能的方法：________________
____________________。
（3）计算电费的方法：_____________.
（4）用电能表测用电器短时间内消耗的电能：
消耗电能：______________.
测量用户消耗的电能
电能表的计数器上的末次 读数减首次读数
电功 ×电单价
W= —千瓦时
n
N
测算电费
月末的数字减去月初的数字：
561.6-478.2=83.4kW h
电能表读数：
1、水冶镇洹滨中学总电能表上月初的示数是43760.8，上月末的示数是45760.8，上个月共消耗多少电能？如果电费为0.50元/度，应交多少电费？
解：W=W1－W2= 45760.8度- 43760.8度=2000度
2000度×0.50元/度=2000元
答：共消耗电能2000度，学校应交1000元电费。
练一练！
电流流过用电器做功，有的多有的少。做功的多少与哪些因素有关呢？
我猜想：……
四、电流做功的多少：
精确试验数据表明：
W=UIt
电流所作的功跟电压、电流和通电时间成正比。电功等于电压、电流和通电时间的乘积。
物理量 物理量符号 国际单位 单位的符号
电功
电压
电流
时间
电功的计算公式：
W
U
I
t
焦耳
伏特
安培
秒
J
V
A
S
W=UIt 的推导公式：
W=I2Rt
W=UIt 的变形公式：
W
It
U=
W
Ut
W
UI
I=
t=
例题分析：
小红房间用的台灯工作时灯光两端的电压是220V，通过灯泡的电流是0.20A，这只灯泡工作工作15min要消耗的电能是多少？
课堂小练兵：
一只标有“220V 5A 2000r/kW·h”的电能表，接在家庭电路中，发现5min内电能表转了40圈:①该家庭电路允许的最大电流是多少？②在这5min内，该户用电器消耗了多少焦耳的电能？
当堂检测：
电
其他
电
机械
电
化学
1000
1000
2. 在某个家庭电能表上，写有“220V 2.5 (5)A”以及“2400r / kW·h“等字样，它们各表示什么意思？如果发现电能表表盘转动20圈，则家庭电路消耗多少多少焦耳的电能？
当堂检测：
30000J
当堂检测
3、小王家的电视机工作5h，消耗电能1.2kW·h，则电流做功 （ ）
A、6.0×103J B、3.6×105J
C、3.6×106J D、4.32×106J
D
4.下表是某型号手机的部分参数：
当堂检测：
444
5.如图所示电路中，L1的电阻为10Ω，S1闭合，S2断开时，电流表示数为0.6A,两个开关都闭合时，电流表示数为1A，求通电1min电流流过L2所做的功。
A
已知：R1=10Ω,I1=0.6A,I总=1A,t=1min=60s.
求：W2.
解：I2=I总-I1=1A-0.6A=0.4A
U2=U1=I1R1=0.6A×10Ω=6V
W2=U2I2t=6V×0.4A×60s=108J
答：通电1min电流流过L2所做的功为108J。
小结：本节课，我知道了……
1、知道电功及单位；理解电功的计算公式W=UIt，会相关的计算
2、正确认识电能表，并知道电能表的读数方法和作用。
