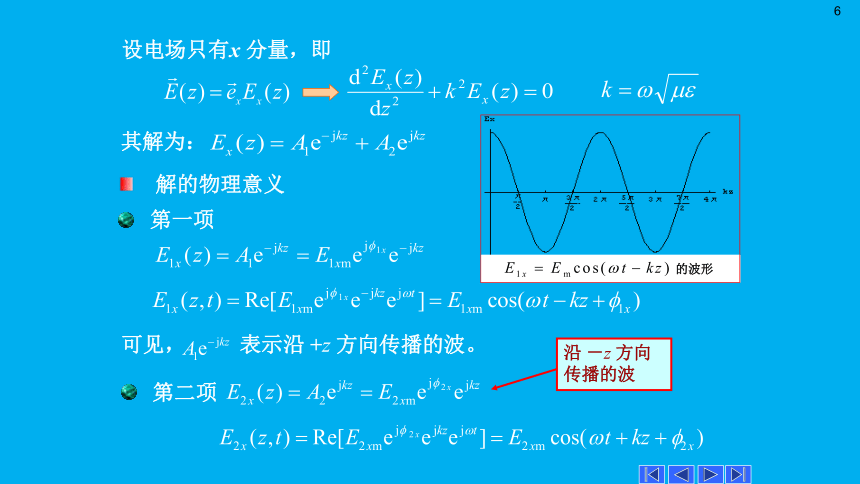

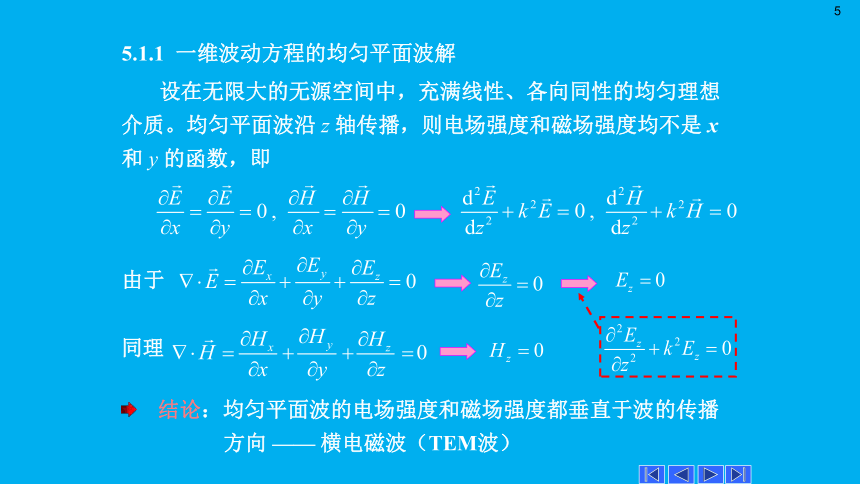

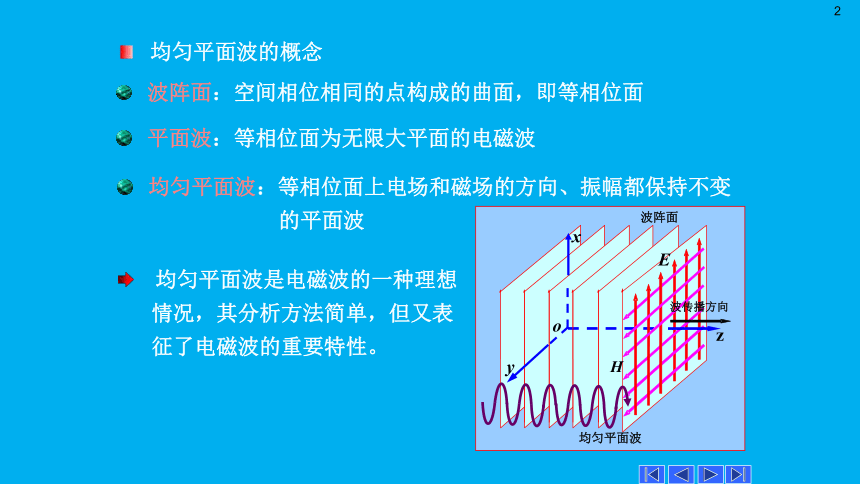

均匀平面波在无界空间中的传播EHz波传播方向均匀平面波波阵面xyo均匀平面波的概念波阵面：空间相位相同的点构成的曲面，即等相位面平面波：等相位面为无限大平面的电磁波均匀平面波：等相位面上电场和磁场的方向、振幅都保持不变的平面波均匀平面波是电磁波的一种理想情况，其分析方法简单，但又表征了电磁波的重要特性。本章内容5.1理想介质中的均匀平面波5.2电磁波的极化5.3导电媒质中的均匀平面波5.4色散与群速5.5均匀平面波在各向异性媒质中的传播5.1理想介质中的均匀平面波5.1.1一维波动方程的均匀平面波解5.1.2理想介质中均匀平面波的传播特点5.1.3沿任意方向传播的均匀平面波由于5.1.1一维波动方程的均匀平面波解设在无限大的无源空间中，充满线性、各向同性的均匀理想介质。均匀平面波沿z轴传播，则电场强度和磁场强度均不是x和y的函数，即同理结论：均匀平面波的电场强度和磁场强度都垂直于波的传播方向——横电磁波（TEM波）设电场只有x分量，即其解为：可见， 表示沿+z方向传播的波。的波形解的物理意义第一项第二项沿 －z方向传播的波由 ，可得其中称为媒质的本征阻抗。在真空中相伴的磁场同理，对于磁场与电场相互垂直，且同相位结论：在理想介质中，均匀平面波的电场强度与磁场强度相互垂直，且同相位。1.均匀平面波的传播参数周期T：时间相位变化2π的时间间隔，即（1）角频率、频率和周期角频率ω：表示单位时间内的相位变化，单位为rad /s频率f：tToxE的曲线5.1.2理想介质中均匀平面波的传播特点（2）波长和相位常数k的大小等于空间距离2π内所包含的波长数目，因此也称为波数。波长λ：空间相位差为2π的两个波阵面的间距，即相位常数k：表示波传播单位距离的相位变化oxElz的曲线（3）相速（波速）真空中：由相速v：电磁波的等相位面在空间中的移动速度相速只与媒质参数有关，而与电磁波的频率无关故得到均匀平面波的相速为2、能量密度与能流密度由于，于是有能量的传输速度等于相速故电场能量与磁场能量相同例5.1.1频率为9.4GHz的均匀平面波在聚乙烯中传播，设其为无耗材料，相对介电常数为εr=2.26。若磁场的振幅为7mA/m，求相速、波长、波阻抗和电场强度的幅值。解：由题意因此
