12.1 杠杆（第2课时）
1．杠杆绕其转动的点叫______。
2．使杠杆转动的力叫______。
3．阻碍杠杆转动的力叫______。
4．动力臂：______________________。
5．阻力臂：______________________。
6．杠杆的平衡条件：___________________________。
动力×动力臂=阻力×阻力臂
支点
动力
阻力
支点到动力作用线的距离
支点到阻力作用线的距离
复习：

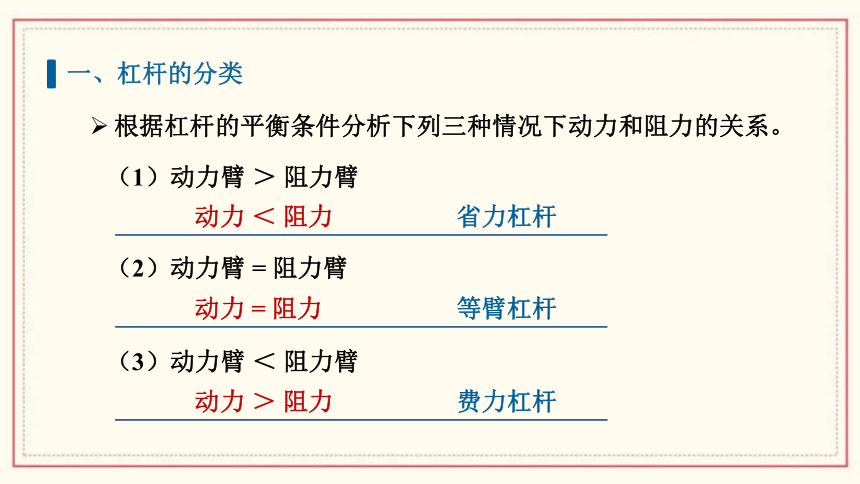

一、杠杆的分类
（1）动力臂 ＞ 阻力臂
动力 ＜ 阻力
（2）动力臂 = 阻力臂
（3）动力臂 ＜ 阻力臂
动力 = 阻力
动力 ＞ 阻力
根据杠杆的平衡条件分析下列三种情况下动力和阻力的关系。
省力杠杆
等臂杠杆
费力杠杆
省力杠杆
省力但是费距离

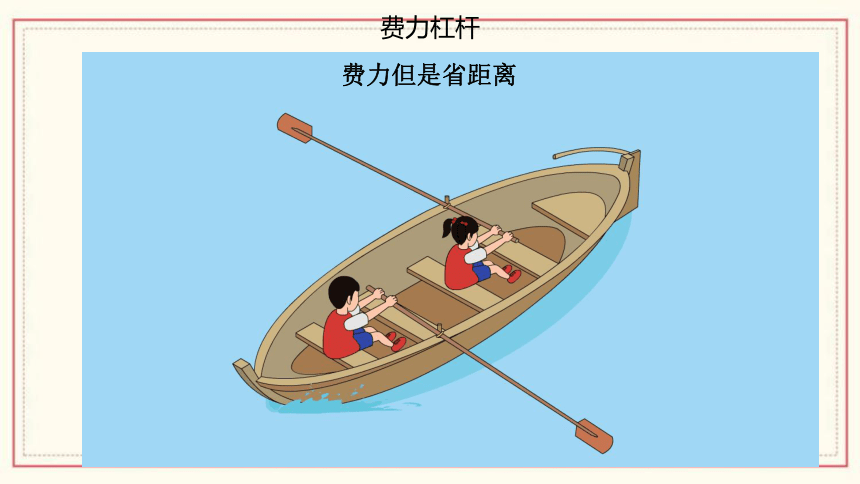

费力杠杆
费力但是省距离

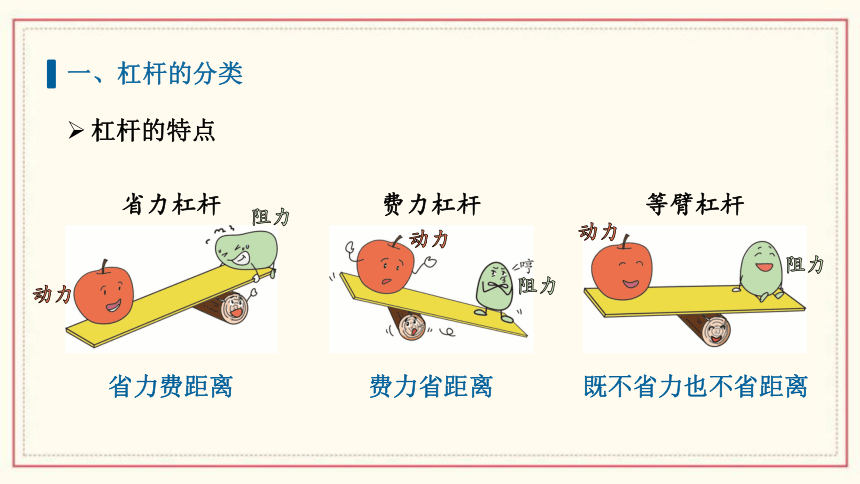

一、杠杆的分类
省力杠杆
费力杠杆
等臂杠杆
省力费距离
费力省距离
既不省力也不省距离
杠杆的特点
动力
阻力
动力
阻力
动力
阻力
二、生活中的杠杆
它们属于什么类型的杠杆？
各种剪刀
省力杠杆
费力杠杆
省力杠杆
二、生活中的杠杆
它们属于什么类型的杠杆？
钳子
自行车手闸
剪指刀
省力杠杆
省力杠杆
省力杠杆
二、生活中的杠杆
它们属于什么类型的杠杆？
钓鱼竿
托盘天平
筷子
等臂杠杆
费力杠杆
费力杠杆
二、生活中的杠杆
它们属于什么类型的杠杆？
跷跷板
道钉撬
瓶盖起子
等臂杠杆
省力杠杆
省力杠杆
练习1　植树节，同学们和自己的家长一起去种树，下图是家长用铁锨在挖树坑时的情况，分析铁锨在使用时的杠杆类型。
手的位置
土
练习1　植树节，同学们和自己的家长一起去种树，下图是家长用铁锨在挖树坑时的情况，分析铁锨在使用时的杠杆类型。
情况一
支点
阻力G
动力F
动力臂
阻力臂
省力杠杆
练习1　植树节，同学们和自己的家长一起去种树，下图是家长用铁锨在挖树坑时的情况，分析铁锨在使用时的杠杆类型。
情况二
支点
阻力G
动力F
动力臂
阻力臂
费力杠杆
练习2　如图所示，甲、乙两人分别挑着相同的
包袱出门，两人手臂所要施加的力的大小和肩膀上受到的力的大小关系正确的是（　　）
A．甲的手臂施加的力和肩膀受到的力均小
B．甲的手臂施加的力和肩膀受到的力均大
C．甲的手臂施加的力大，乙的肩膀受到的力大
D．甲的手臂施加的力小，甲的肩膀受到的力大
A
练习3　一个结构坚固的水塔因地基松软而倾斜，为阻止水塔继续倾斜，工程师借助山体用钢缆拉住水塔。下列方案中，最省力的是（　　）
A
A
B
C
D
练习4　人们吃硬东西时，用门牙咬不动，便换用里面的臼齿（大牙）来咬，这其实用到了物理学中的________原理。从物理模型的角度看，换用里面的牙咬硬东西，是通过改变_________来省力。
杠杆
阻力臂
支点
臼齿
门牙
1．杠杆的分类
省力杠杆
2．生活中的杠杆
动力臂大于阻力臂
省力费距离
费力杠杆
等臂杠杆
力臂关系：
特点：
力臂关系：
特点：
力臂关系：
特点：
动力臂小于阻力臂
费力省距离
动力臂等于阻力臂
既不省力也不省距离
