屏蔽的电磁干扰习题课件

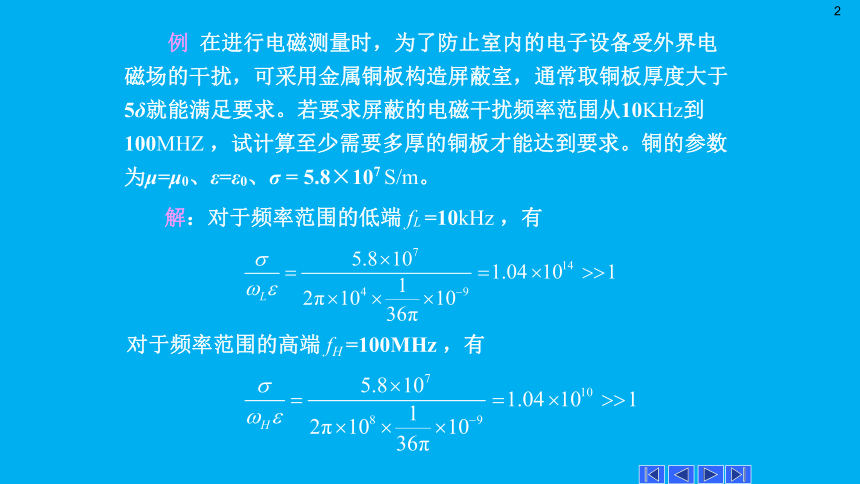

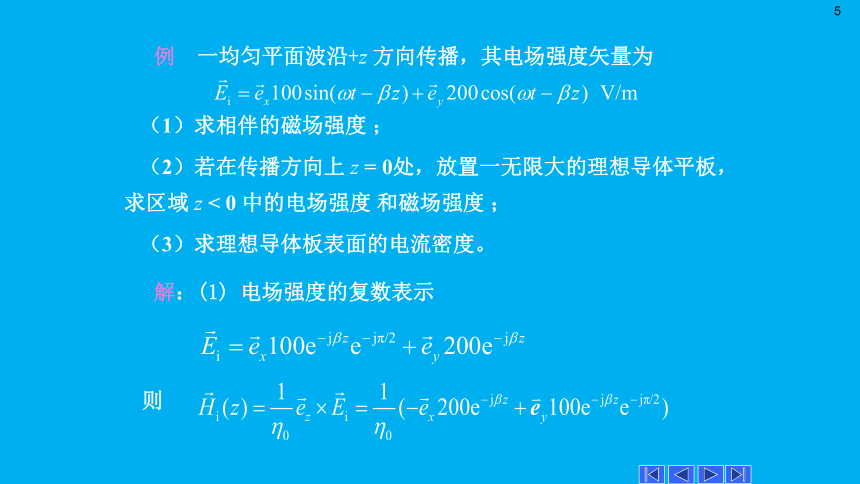

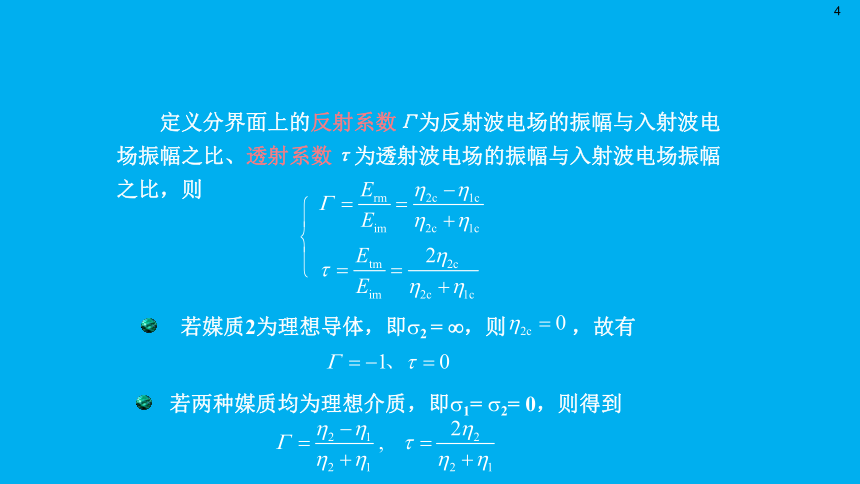

例在进行电磁测量时，为了防止室内的电子设备受外界电磁场的干扰，可采用金属铜板构造屏蔽室，通常取铜板厚度大于5δ就能满足要求。若要求屏蔽的电磁干扰频率范围从10KHz到100MHZ，试计算至少需要多厚的铜板才能达到要求。铜的参数为μ=μ0、ε=ε0、σ= 5.8×107S/m。解：对于频率范围的低端fL=10kHz，有对于频率范围的高端fH=100MHz，有（4）在z=0.8 m处的平均坡印廷矢量穿过1m2的平均功率Pav= 0.75mW由此可知，电磁波在海水中传播时衰减很快，尤其在高频时，衰减更为严重，这给潜艇之间的通信带来了很大的困难。若为保持低衰减，工作频率必须很低，但即使在1kHz的低频下，衰减仍然很明显。海水中的趋肤深度随频率变化的曲线定义分界面上的反射系数Γ为反射波电场的振幅与入射波电场振幅之比、透射系数τ为透射波电场的振幅与入射波电场振幅之比，则若两种媒质均为理想介质，即 1= 2= 0，则得到若媒质2为理想导体，即 2= ，则，故有例一均匀平面波沿+z方向传播，其电场强度矢量为解：(1)电场强度的复数表示（1）求相伴的磁场强度 ；（2）若在传播方向上z= 0处，放置一无限大的理想导体平板，求区域z< 0中的电场强度 和磁场强度 ；（3）求理想导体板表面的电流密度。则写成瞬时表达式(2)反射波的电场为反射波的磁场为在区域z< 0的合成波电场和磁场分别为(3)理想导体表面电流密度为例入射波电场 ，从空气（z<0）中正入射到z= 0的平面边界面上。在z>0区域中，μr=1、εr= 4。求区域z>0的电场和磁场 。解：z>0区域的本征阻抗透射系数媒质1媒质2zxy相位常数故例6.1.4已知媒质1的εr1= 4、μr1=1、σ1= 0； 媒质2的εr2=10、μr2= 4、σ2= 0。角频率ω＝5×108rad /s的均匀平面波从媒质1垂直入射到分界面上，设入射波是沿x轴方向的线极化波，在t＝0、z＝0时，入射波电场的振幅为2.4 V/m。求：解:（1）(1)β1和β2；(2)反射系数Г1和Г2；(3) 1区的电场 ；(4) 2区的电场 。（2）（3）1区的电场（4）故或
