平行极化波的反射系数与透射系数

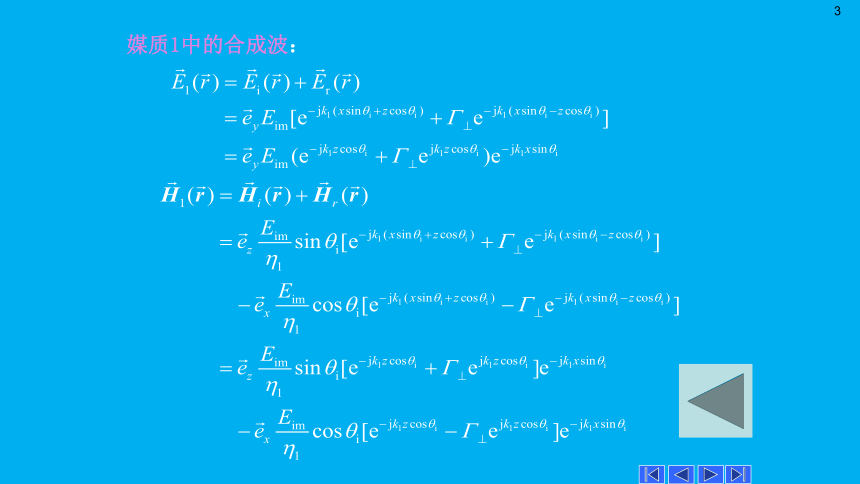

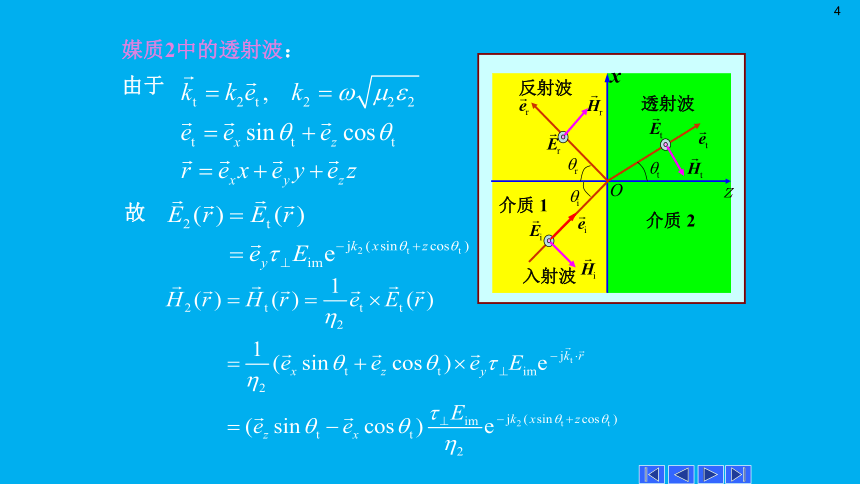

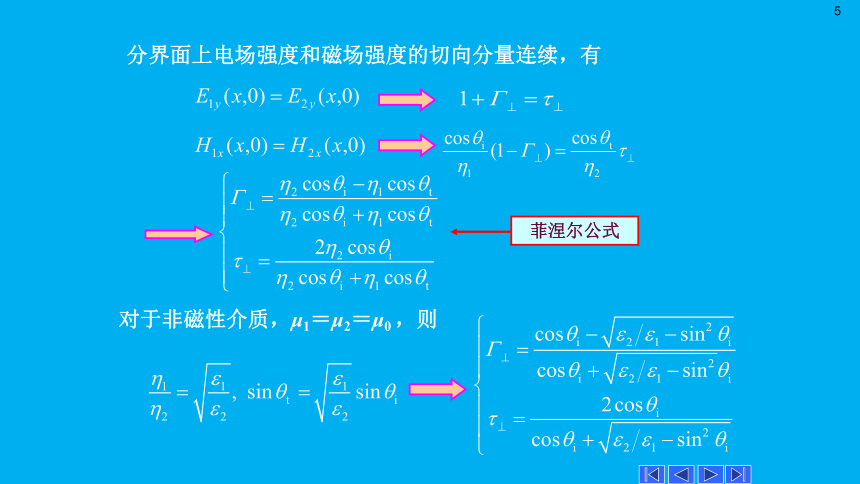

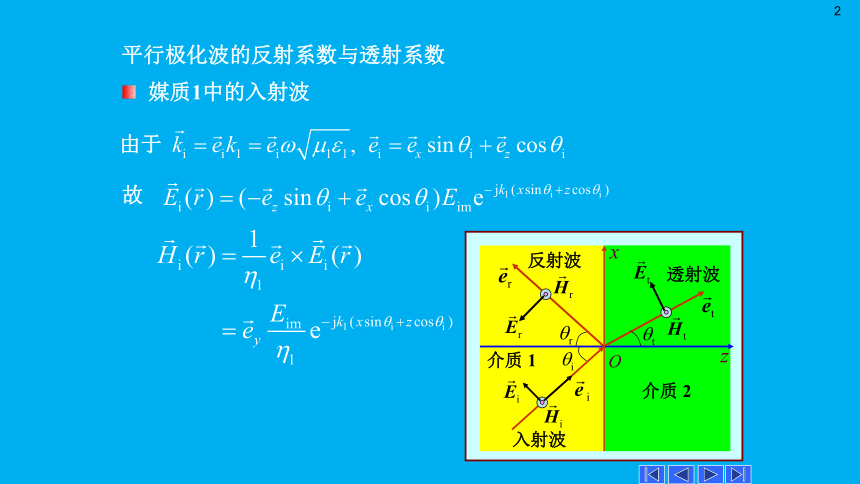

平行极化波的反射系数与透射系数由于故媒质1中的入射波介质1介质2z入射波反射波透射波xO媒质1中的合成波：媒质2中的透射波：故由于介质1介质2zx入射波反射波透射波O分界面上电场强度和磁场强度的切向分量连续，有对于非磁性介质，μ1＝μ2＝μ0，则菲涅尔公式由于故其中媒质1中的反射波介质1介质2z入射波反射波透射波xO媒质1中的合成波其中媒质2中的透射波介质1介质2z入射波反射波透射波xO分界面上电场强度和磁场强度切向分量连续，即对于非磁性介质，μ1＝μ2＝μ0，则菲涅尔公式小结分界面上的相位匹配条件反射定律折射定律或反射系数、折射系数与两种媒质性质、入射角大小以及入射波的极化方式有关，由菲涅尔公式确定。布儒斯特角θb：使平行极化波的反射系数等于0的角。垂直极化波π/40.20.40.60.81.0π/20.0透射系数反射系数平行极化波π/4π/20.20.40.60.81.00.0透射系数反射系数因此得到，产生全反射的条件为：电磁波由稠密媒质入射到稀疏媒质中，即ε1>ε2；对全反射的进一步讨论θi<θc时，不产生全反射。透射波沿分界面方向传播，没有沿z方向传播的功率，并且反射功率密度将等于入射功率密度。入射角不小于称为全反射的临界角。θi=θc时，
