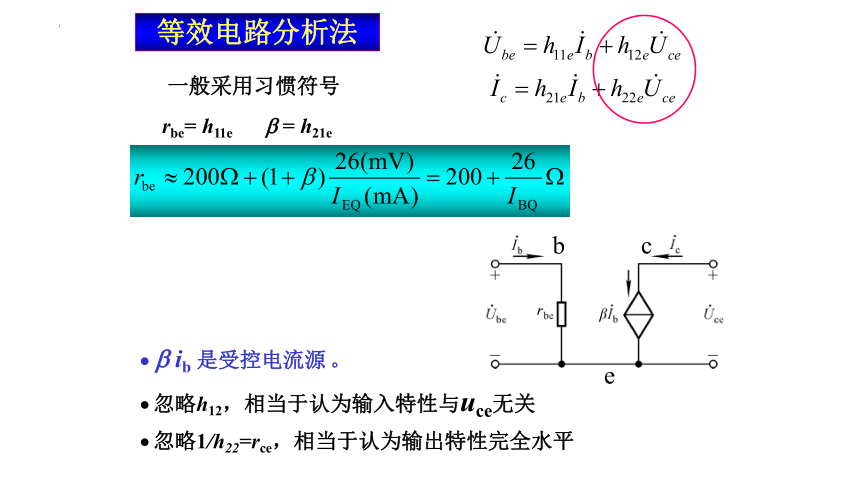

等效电路分析法
rbe= h11e = h21e
一般采用习惯符号
ib 是受控电流源 。
忽略h12，相当于认为输入特性与uce无关
忽略1/h22=rce，相当于认为输出特性完全水平
c
e
b
等效电路分析法
+
uo

+
–
iB
iC
RB
VCC
VBB
RC
RL
C1
uS
+
–
RS
小信号等效电路
+
uo

+
–
RB
RL
RS
rbe
E
ib
ic
ib
B
C
us
RC
+
ube

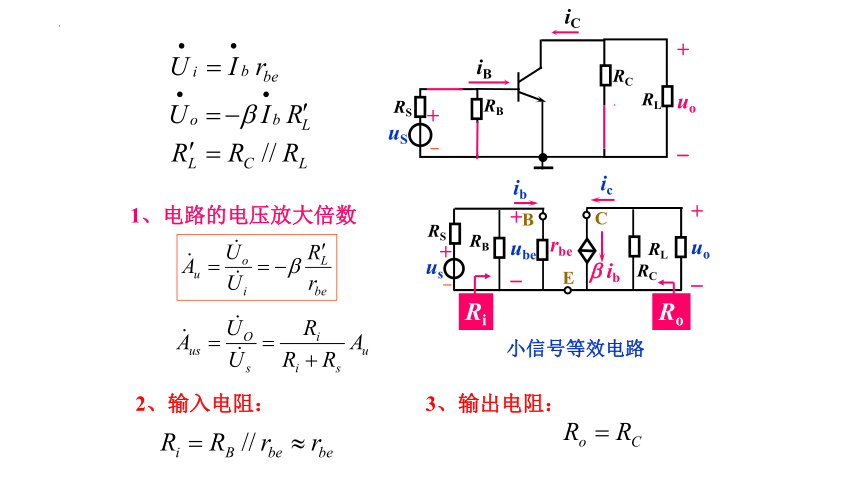

1、电路的电压放大倍数
2、输入电阻：
3、输出电阻：
Ri
Ro
2.4 放大电路静态工作点的稳定
温度变化影响载流子运动，导致晶体管参数的变化
T↑→ICBO↑，温度每升高10oC， ICBO↑一倍
T↑→UBE↓，温度每升高1oC，UBE↓2.5mv
T↑→β↑，温度每升高1oC，Δβ/β ↑ 0.5～1%

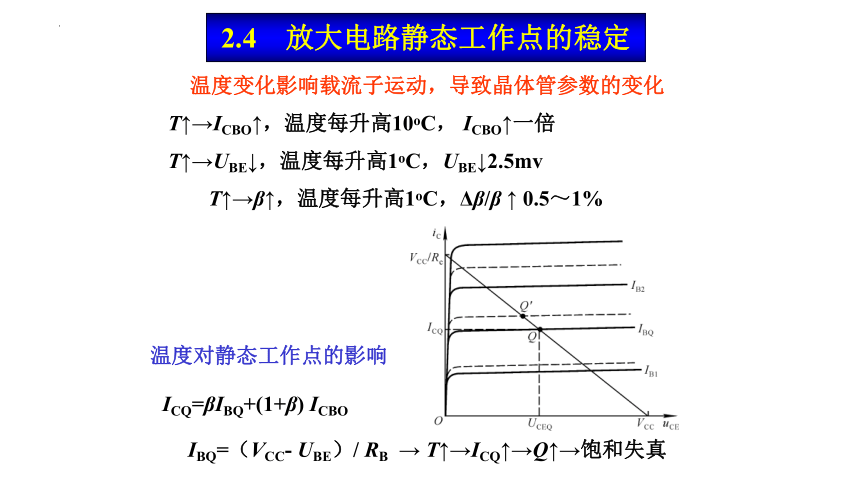

温度对静态工作点的影响
ICQ=βIBQ+(1+β) ICBO
IBQ=（VCC- UBE）/ RB → T↑→ICQ↑→Q↑→饱和失真

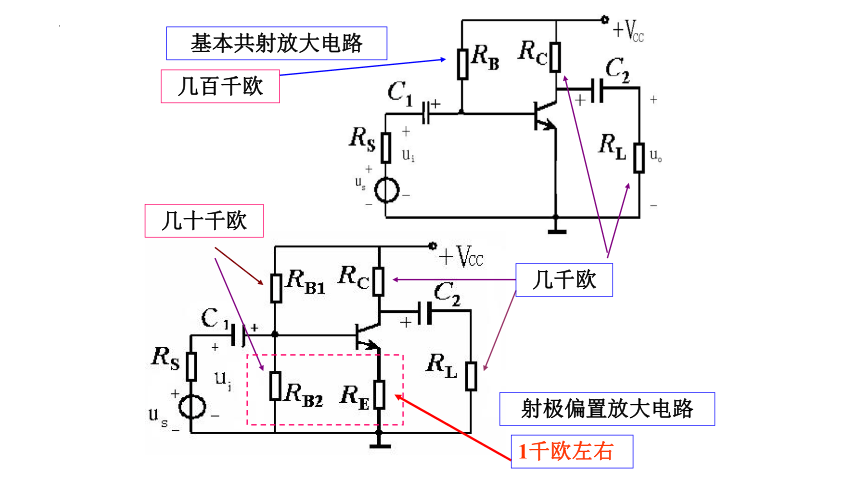

基本共射放大电路
射极偏置放大电路
几百千欧
几十千欧
几千欧
1千欧左右
RB1—上偏流电阻、RB2—下偏流电阻、RE—发射极电阻
本质上还是共发射极电路
+
UBEQ

IBQ
I1
IEQ
ICQ
直流通路

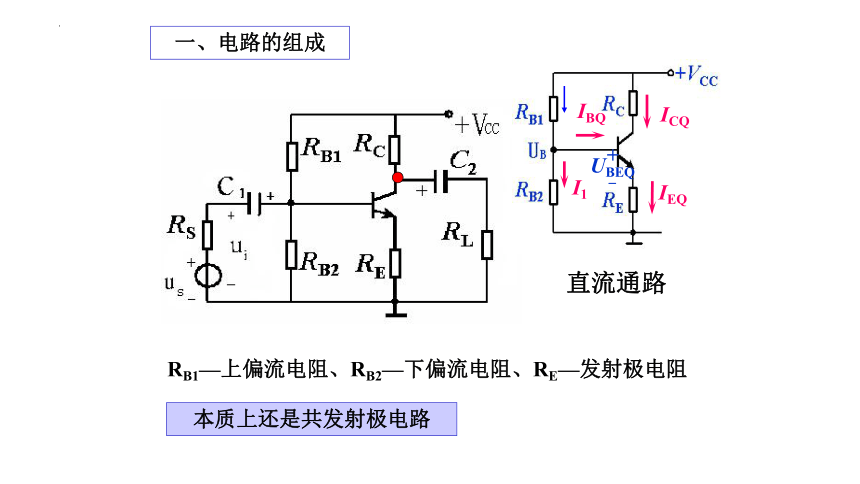

一、电路的组成
VCC(直流电源)：
1. 使发射结正偏，集电结反偏
2. 向负载和各元件提供功率
C1、C2(耦合电容)：隔直流、通交流
RB1 、RB2(基极偏置电阻)：提供合适基极的电流
RC(集电极负载电阻)：将 IC UC 使电流放大 电压放大
RE(发射极电阻)：稳定静态工作点“Q ”
+VCC
RC
C1
C2
RL
RE
+
CE
+
+
RB1
RB2
RS
+
ui

+
us

+
uo

iB
iC
+
uCE

+
uBE

CE(发射极旁路电容)：
短路交流，消除RE对电压放大倍数的影响
各元件的作用
图2.4.2 静态工作点稳定电路 P 105
稳定“Q”的原理：
T

IC

UE

UBE

IB

IC
UB不变
二、静态分析
+VCC
RC
RE
RB1
RB2
ICQ
IBQ
IEQ
I1
+
UBEQ

要求：
I1 (5 10)IBQ
ＵBQ (5 10)UBEQ
方法1: 估算
+
UCEQ

稳定“Q”的原理：
T

IC

UE

UBE

IB

IC
UB不变
方法２：利用戴维南定理求 IBQ
+VCC
RC
RE
RB1
RB2
等效电路
方法２：利用戴维南定理求 IBQ
VCC
RC
RE
RB1
RB2
+
–
+
–
VCC
VCC
RC
RE
+
–
+
–
V’CC
R’B
IBQ
+VCC
RC
RE
RB1
RB2
交流通路
1. 电压放大倍数
Ro
源电压放大倍数
2. 输入电阻
3. 输出电阻
Ro= RC
三、动态分析
小信号等效电路
RC
RB1
RB2
+
ui

+
uo

RL
ib
ic
ii
RC
RB1
RB2
+
ui

+
uo

RL
ib
ic
ii
rbe
ib
Ri
+
us

+VCC
RC
C1
C2
RL
RE
+
CE
+
+
RB1
RB2
RS
+
uo
