(共12张PPT)
对数运算电路和指数运算电路
对输入电压的极性和幅值有何要求？

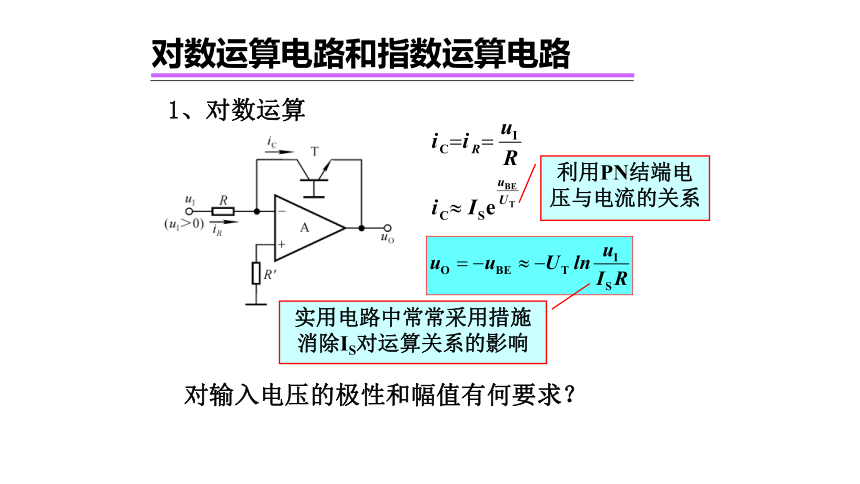

对数运算电路和指数运算电路
1、对数运算
实用电路中常常采用措施消除IS对运算关系的影响
利用PN结端电压与电流的关系

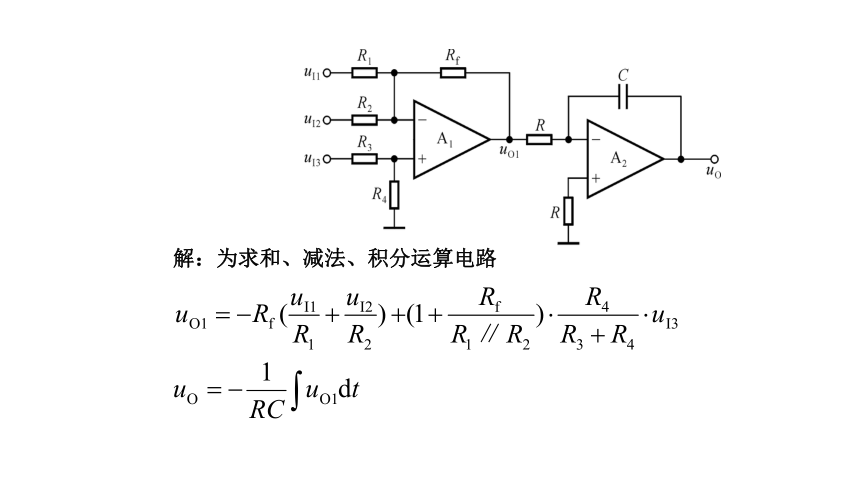

解：为求和、减法、积分运算电路
集成对数运算电路
对输入电压的极性和幅值有何要求？

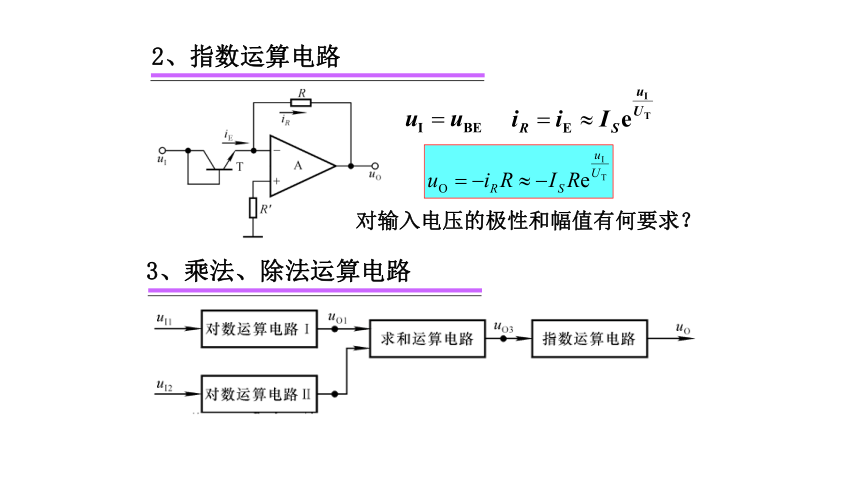

2、指数运算电路
3、乘法、除法运算电路
六、模拟乘法器及其在运算电路中的应用
1、模拟乘法器简介
1) 变跨导型模拟乘法器的基本原理
实际电路需在多方面改进，如线性度、温度的影响、输入电压的极性等方面。
可控恒流源差分放大电路的乘法特性-----可变跨导乘法器
模拟乘法器输入信号的四个象限
单象限乘法器 ux、uy 皆为固定极性
二象限乘法器 一个为固定极性，另一个为可正可负
四象限乘法器 ux、uy 皆为可正可负
模拟乘法器输入信号的四个象限
二象限可变跨导乘法器的工作原理
当 uY > uBE3 时，IC3≈uY/RE
要求 uY > 0
故为二象限乘法器
双平衡四象限变跨导型模拟乘法器
T1、T2、T5
—模拟乘法器
T3、T4、T6
—模拟乘法器
—电流源电路
实现功能 uO = Kuxuy
理想情况下，ri1、 ri2、fH为无穷大， 失调电压、电流及其温漂为0，ro为0， ux 、uy 幅值变化时 k 值不变。
有单象限、两象限和四象限之分。
2)模拟乘法器的符号及等效电路
2、在运算电路中的基本应用
2)乘方运算
1)乘法运算
实际的模拟乘法器k常为+0.1V-1或－0.1V-1。
若k= +0.1V-1，uI1= uI2=10V，则 uO=10V。
实现了对正弦波
电压的二倍频变换
