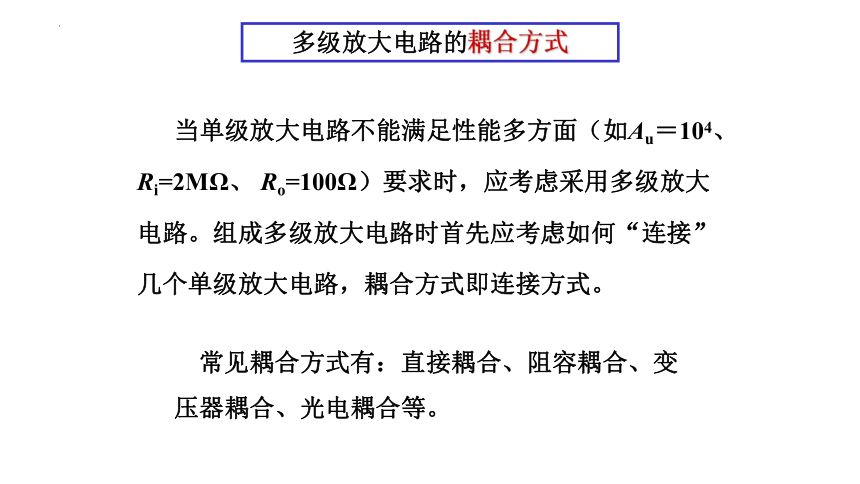

多级放大电路的耦合方式
当单级放大电路不能满足性能多方面（如Au＝104、Ri=2MΩ、 Ro=100Ω）要求时，应考虑采用多级放大电路。组成多级放大电路时首先应考虑如何“连接”几个单级放大电路，耦合方式即连接方式。
常见耦合方式有：直接耦合、阻容耦合、变压器耦合、光电耦合等。
多级放大电路的耦合方式

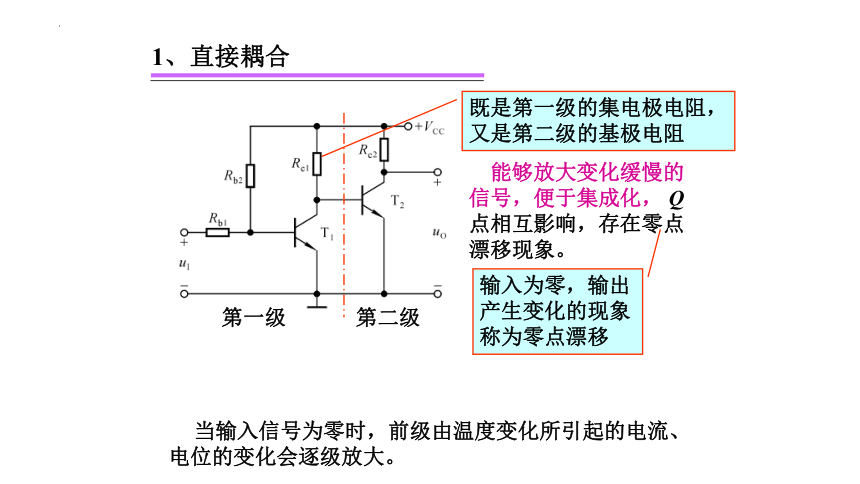

1、直接耦合
既是第一级的集电极电阻，又是第二级的基极电阻
能够放大变化缓慢的信号，便于集成化， Q点相互影响，存在零点漂移现象。
当输入信号为零时，前级由温度变化所引起的电流、电位的变化会逐级放大。
输入为零，输出产生变化的现象称为零点漂移
第二级
第一级

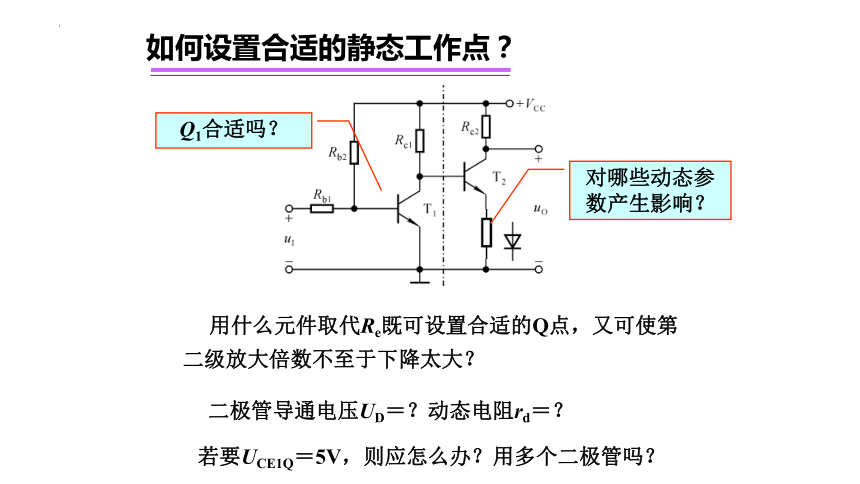

如何设置合适的静态工作点？
Q1合适吗？
对哪些动态参数产生影响？
用什么元件取代Re既可设置合适的Q点，又可使第二级放大倍数不至于下降太大？
若要UCE1Q＝5V，则应怎么办？用多个二极管吗？
二极管导通电压UD＝？动态电阻rd＝？
2.15 已知图P2.21(a)所示电路中场效应管的转移特性和输出特性分别如图（b）(c)所示。（1）利用图解法求解Q点；
（2）利用等效电路法求解、Ri和Ro 。
解：（1）在转移特性中作直线uGS＝－iDRS，与转移特性的交点即为Q点。
直线uGS的斜率＝－1/RS

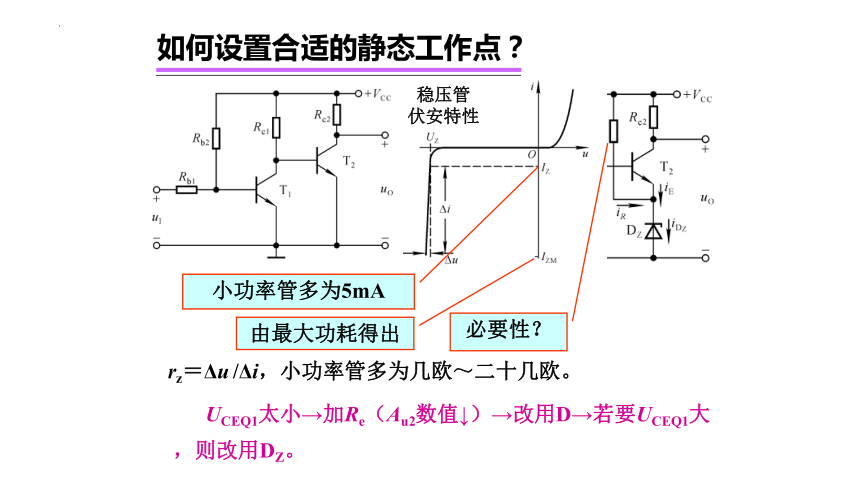

如何设置合适的静态工作点？
UCEQ1太小→加Re（Au2数值↓）→改用D→若要UCEQ1大，则改用DZ。
稳压管
伏安特性
小功率管多为5mA
由最大功耗得出
必要性？
rz＝Δu /Δi，小功率管多为几欧～二十几欧。
NPN型管和PNP型管混合使用
问题的提出：
在用NPN型管组成N级共射放大电路，由于UCQi＞ UBQi，所以 UCQi＞ UCQ(i-1）（i=1～N），以致于后级集电极电位接近电源电压，Q点不合适。
UCQ1 （ UBQ2 ） ＞ UBQ1
UCQ2 ＜ UCQ1
2、阻容耦合
Q点相互独立。不能放大变化缓慢的信号，低频特性差，不能集成化。
共射电路
共集电路
这样连接，有零点漂移吗？
利用电容连接信号源与放大电路、放大电路的前后级、放大电路与负载，为阻容耦合。
3、变压器耦合
从变压器原边看到的等效电阻
可能是实际的负载，也可能是下级放大电路
理想变压器情况下，负载上获得的功率等于原边消耗的功率。
优点：
1）变压器耦合多级放大电路前后级的静态工作点是相互独立、互不影响的。
2）变压器耦合多级放大电路基本上没有温漂现象。
3）变压器在传送交流信号的同时，可以实现电流、电压以及阻抗变换。
缺点：
1）高频和低频性能都很差；
2）体积大，成本高，无法集成。
三种耦合方式放大电路的应用场合
阻容耦合放大电路：用于低频交流信号的放大。
变压器耦合放大电路：用于功率放大及调谐放大。
直接耦合放大电路：一般用于放大直流信号或缓慢变化的信号。目前常用于低频交流信号的放大和功率放大
集成电路中的放大电路都采用直接耦合方式。
光电耦合
光电耦合放大电路
