(共12张PPT)
负反馈放大电路的方块图及一般表达式
A
+
–
比较
环节

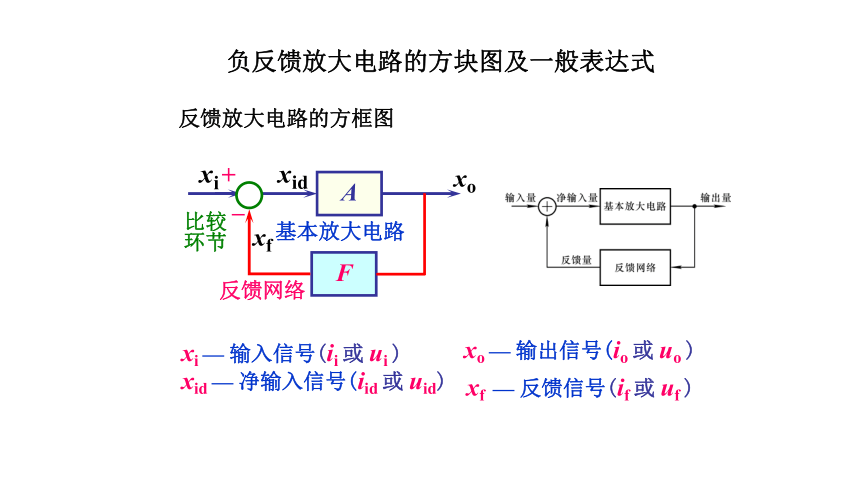

反馈放大电路的方框图
基本放大电路
F
反馈网络
xi — 输入信号(ii 或 ui )
xid — 净输入信号(iid 或 uid)
xo — 输出信号(io 或 uo )
xf — 反馈信号(if 或 uf )
负反馈放大电路的方块图及一般表达式

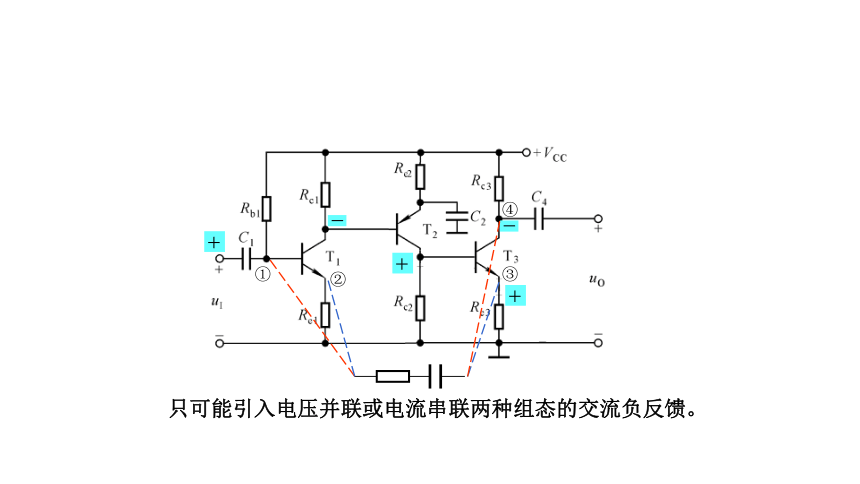

只可能引入电压并联或电流串联两种组态的交流负反馈。
闭环增益
反馈深度
P273 表6.3.1
四种组态的放大倍数 【注意脚标、量纲、功能】

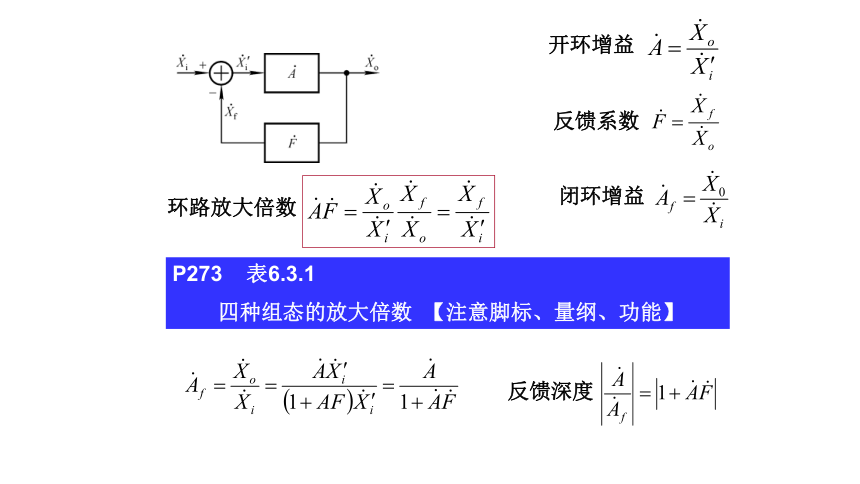

开环增益
反馈系数
环路放大倍数

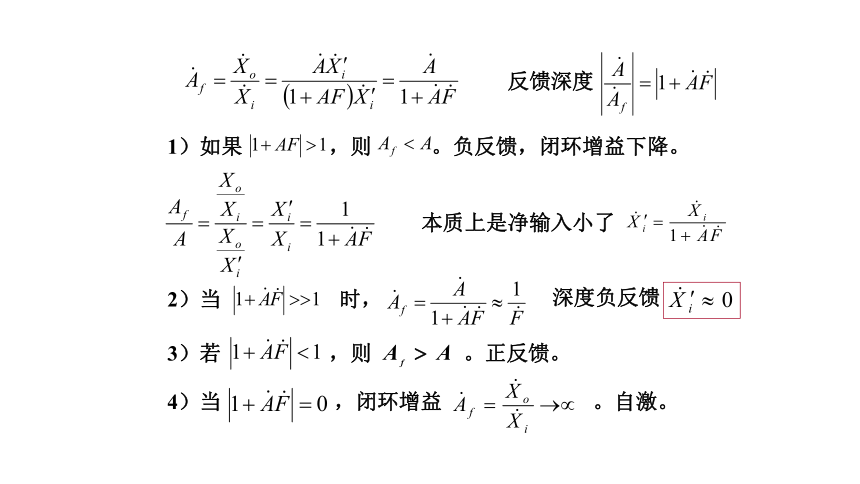

1）如果 ，则 。负反馈，闭环增益下降。
反馈深度
本质上是净输入小了
2）当 时，
深度负反馈
3）若 ，则 。正反馈。
4）当 ，闭环增益 。自激。

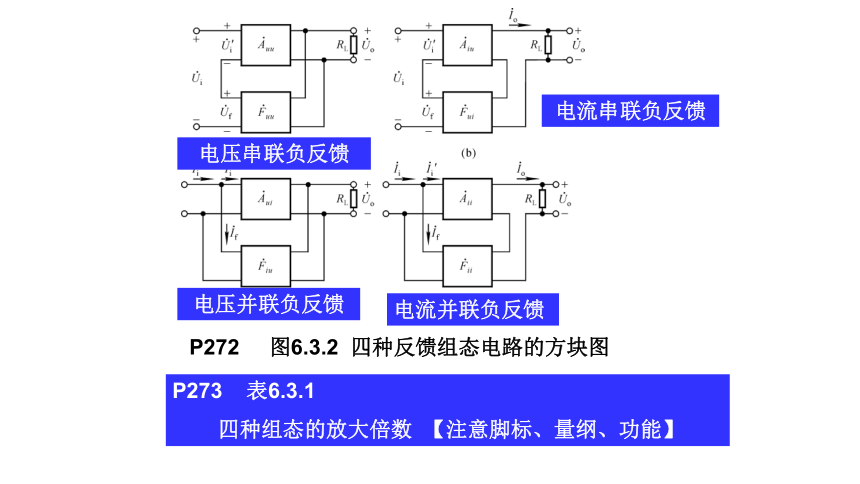

P272 图6.3.2 四种反馈组态电路的方块图
电压并联负反馈
电压串联负反馈
电流并联负反馈
电流串联负反馈
P273 表6.3.1
四种组态的放大倍数 【注意脚标、量纲、功能】
图6.3.3 电压串联负反馈电路的基本放大电路
负反馈网络折合在输入端、输出端的等效负载
图6.3.4 电流串联负反馈电路的基本放大电路
负反馈网络折合在输入端、输出端的等效负载
图6.3.5 电压并联负反馈电路的基本放大电路
负反馈网络折合在输入端、输出端的等效负载
图6.3.6 电流并联负反馈电路的基本放大电路
负反馈网络折合在输入端、输出端的等效负载
二、反馈网络的分析
电压并联负反馈
电压串联负反馈
电流并联负反馈
电流串联负反馈
P275～276 说明
三、 深度负反馈电路放大倍数的分析：
(1)电压串联负反馈
8
ui
C1
R1
uo
R2
Rf
uid
uf
虚短
Rif
R if
Rof
[例 1]
