改变输入电阻和输出电阻
改变输入电阻和输出电阻

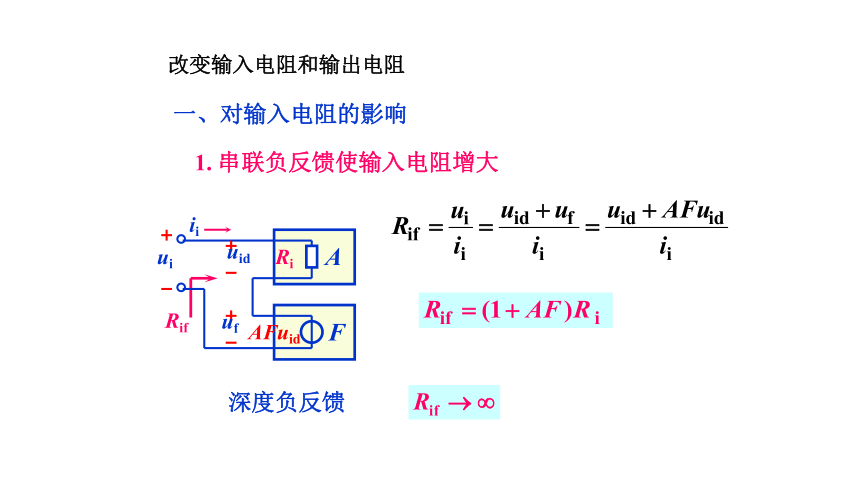

一、对输入电阻的影响
1. 串联负反馈使输入电阻增大
Rif
深度负反馈
ii
A
F
ui
uid
uf
Ri
AFuid

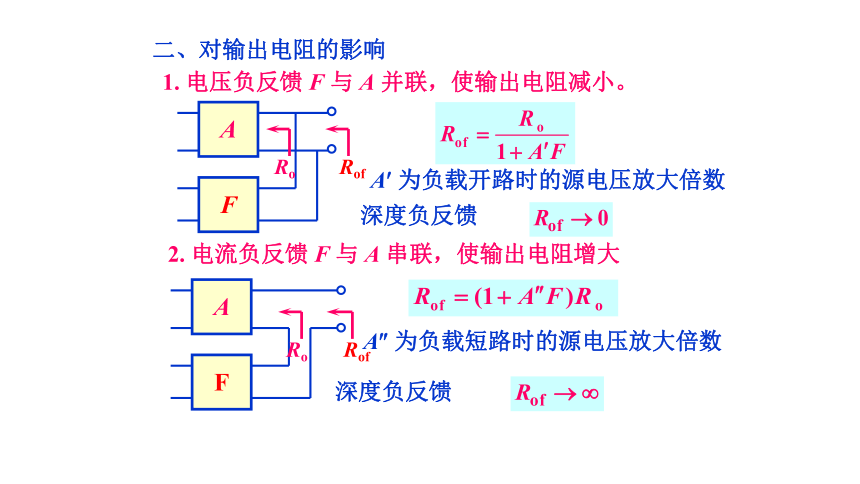

二、对输出电阻的影响
1. 电压负反馈 F 与 A 并联，使输出电阻减小。
A
F
Ro
Rof
A 为负载开路时的源电压放大倍数
深度负反馈
2. 电流负反馈 F 与 A 串联，使输出电阻增大
A
F
Ro
Rof
A 为负载短路时的源电压放大倍数
深度负反馈
无反馈时： BW = fH fL fH
引入反馈后，
f
A(f)
O
Am
0.707Am
fL
fH
BW
Af(f)
Amf
0.707Amf
fLf
fHf
BWf
可证明：
fHf = (1 + AF) fH
fLf = fL / (1 + AF)
= (1 + AF) fH
fHf
BWf = (1 + AF) BW
BWf = fHf fLf
6.5.3 展宽频带

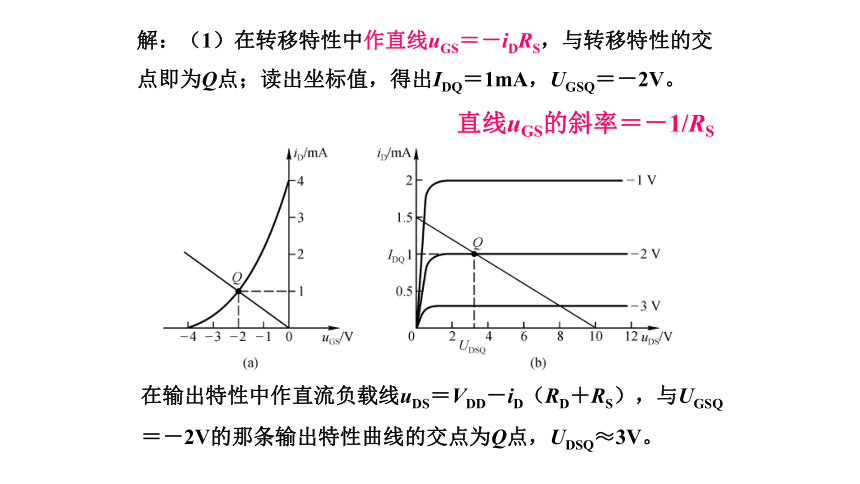

在输出特性中作直流负载线uDS＝VDD－iD（RD＋RS），与UGSQ＝－2V的那条输出特性曲线的交点为Q点，UDSQ≈3V。
解：（1）在转移特性中作直线uGS＝－iDRS，与转移特性的交点即为Q点；读出坐标值，得出IDQ＝1mA，UGSQ＝－2V。
直线uGS的斜率＝－1/RS

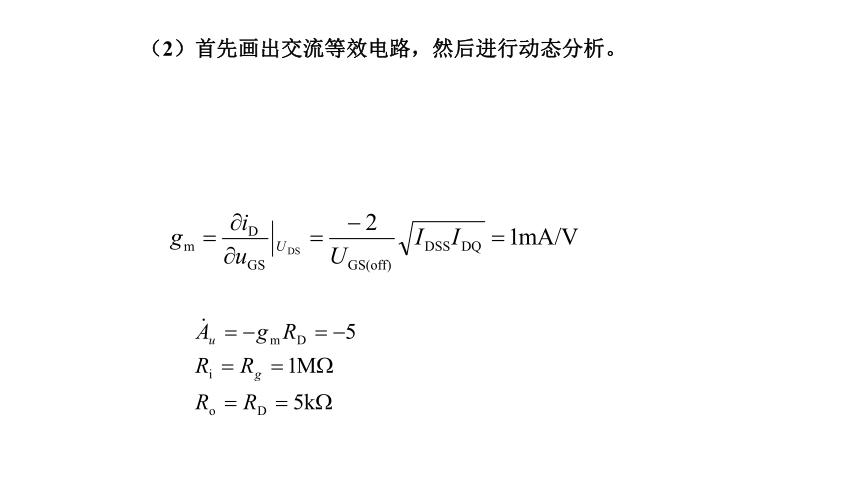

（2）首先画出交流等效电路，然后进行动态分析。
2.16 已知图P2.22（a）所示电路中场效应管的转移特性如图（b）所示。求解电路的Q点和 。
解：（1）求Q点：
根据电路图可知， UGSQ＝VGG＝3V。
从转移特性查得，当UGSQ＝3V时的漏极电流
IDQ＝1mA
因此管压降 UDSQ＝VDD－IDQRD＝5V。
（2）求电压放大倍数：
6.5.4 减小非线性失真
uf
加入
负反馈
无负反馈
F
uf
A
ui
uo
+
–
uid
uo
大
小
略大
略小
略小
略大
ui
A
接近对称
改善了波形失真
放大电路引入负反馈的一般原则
一、欲稳定某个量，则引该量的负反馈
稳定直流，
引直流反馈；
稳定交流，
引交流反馈
稳定输出电压，
引电压反馈；
稳定输出电流
引电流反馈
二、根据对输入、输出电阻的要求选择反馈类型
欲提高输入电阻，
采用串联反馈；
欲降低输入电阻，
采用并联反馈；
要求高内阻输出，
采用电流反馈；
要求低内阻输出，
采用电压反馈。
三、为使反馈效果强，根据信号源及负载确定反馈类型
信号源为恒压源，
采用串联反馈；
信号源为恒流源，
采用并联反馈；
要求负载能力强，
采用电压反馈；
要求恒流源输出，
采用电流反馈。
消除自激的方法 — 相位补偿
　　在电路中加入 C，或 R、C 元件进行相位补偿，改变电路的高频特性，从而破坏自激条件。
相位补偿形式
滞后补偿
电容滞后
RC 滞后
超前补偿：
密勒效应补偿
电容滞后补偿
RC 滞后补偿
密勒效应补偿
R
