各电路的交流通路
各电路的交流通路

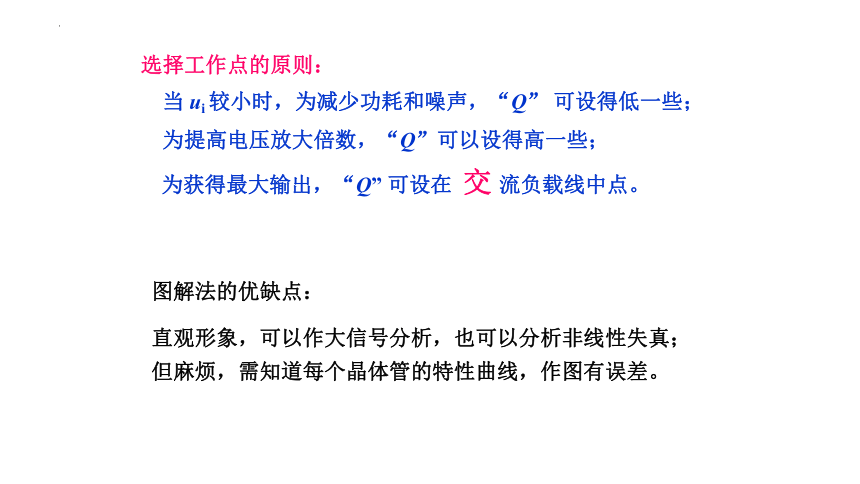

选择工作点的原则：
当 ui 较小时，为减少功耗和噪声，“Q” 可设得低一些；
为提高电压放大倍数，“Q”可以设得高一些；
为获得最大输出，“Q” 可设在 交 流负载线中点。
图解法的优缺点：
直观形象，可以作大信号分析，也可以分析非线性失真；但麻烦，需知道每个晶体管的特性曲线，作图有误差。

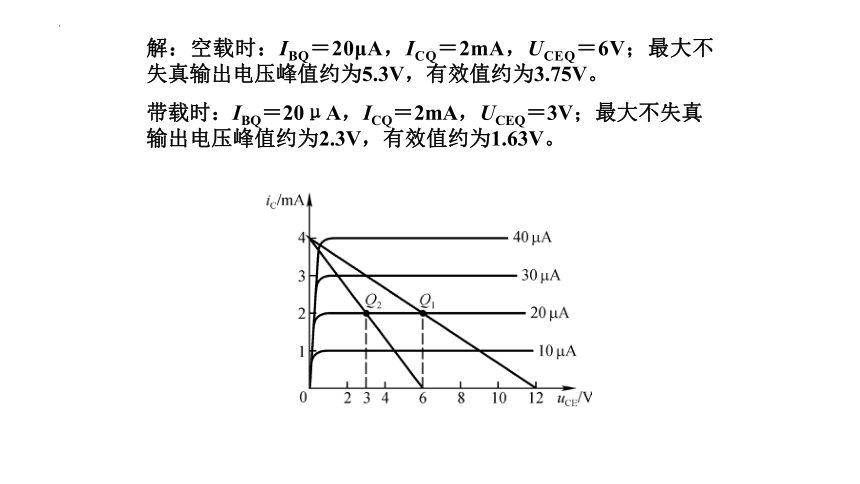

解：空载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝6V；最大不失真输出电压峰值约为5.3V，有效值约为3.75V。
带载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝3V；最大不失真输出电压峰值约为2.3V，有效值约为1.63V。
四、已知图T2.3所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。选择一个合适的答案填入空内。
（1）该电路的最大不失真输出电压有效值Uom≈ ；
A.2V B.3V C.6V
（2）当＝1mV时，若在不失真的条件下，减小RW，则输出电压的幅值将 ；
A.减小 B.不变 C.增大
解：（1）A （2）C

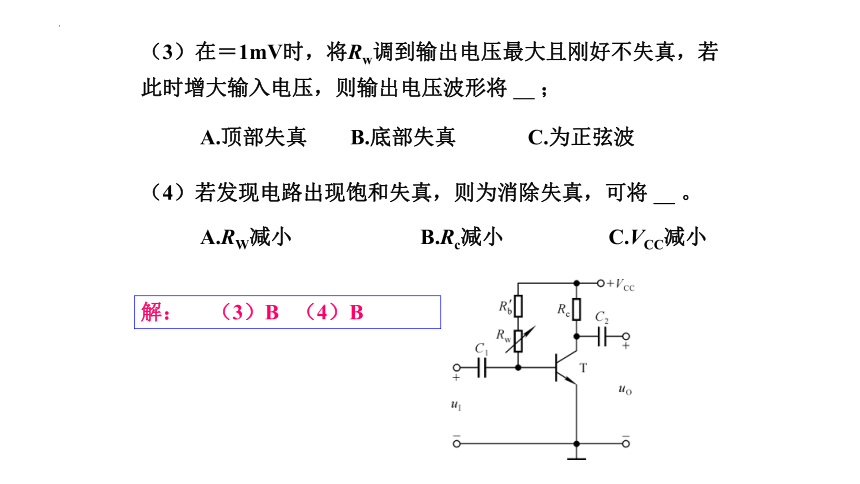

（3）在＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ；
A.顶部失真 B.底部失真 C.为正弦波
（4）若发现电路出现饱和失真，则为消除失真，可将 。
A.RW减小 B.Rc减小 C.VCC减小
解： （3）B （4）B
2.3 画出图P2.3所示各电路的直流通路和交流通路。设所有电容对交流信号均可视为短路。
解：将电容开路、变压器线圈短路即为直流通路
2.4 电路如图P2.4（a）所示，图（b）是晶体管的输出特性，静态时UBEQ＝0.7V。利用图解法分别求出RL＝∞和RL＝3kΩ时的静态工作点和最大不失真输出电压Uom（有效值）。
注意：交流负载和直流负载相同
解：空载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝6V；最大不失真输出电压峰值约为5.3V，有效值约为3.75V。
带载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝3V；最大不失真输出电压峰值约为2.3V，有效值约为1.63V。
三、在图T2.3所示电路中， 已知VCC＝12V，晶体管的 ＝100，＝100kΩ。填空：要求先填文字表达式后填得数。
（1）当＝0V时，测得UBEQ＝0.7V，若要基极电流IBQ＝20μA， 则 和RW之和Rb＝ ≈ kΩ；而若测得UCEQ＝6V，则Rc＝ ≈ kΩ。
（2）若测得输入电压有效值=5mV时，输出电压有效值＝0.6V， 则电压放大倍数
＝ ≈ 。
若负载电阻RL值与RC相等 ，则带上负载
后输出电压有效值＝ ＝ V。
四、已知图示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。选择一个合适的答案填入空内。（1）该电路的最大不失真输出电压有效值Uom≈ ； A.2V B.3V C.6V
（2）当＝1mV时，若在不失真的条件下，减小RW，则输出电压的幅值将 ； A.减小 B.不变 C.增大
（3）在＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ；
A.顶部失真 B.底部失真 C.为正弦波
（4）若发现电路出现饱和失真，则为消
除失真，可将 。
A. RW减小 B. Rc减小 C. VCC减小
解：（1）A （2）C （3）B （4）B
