共集放大电路的输出电阻
共集放大电路的输出电阻
ii
+

ib
ie
Rs
倒灌法求 RO
Rs
Rb
Ro
Ri
R’s=Rs // Rb
求输出电阻
Rs
Rb
Ro
Ri
R’s=Rs // Rb

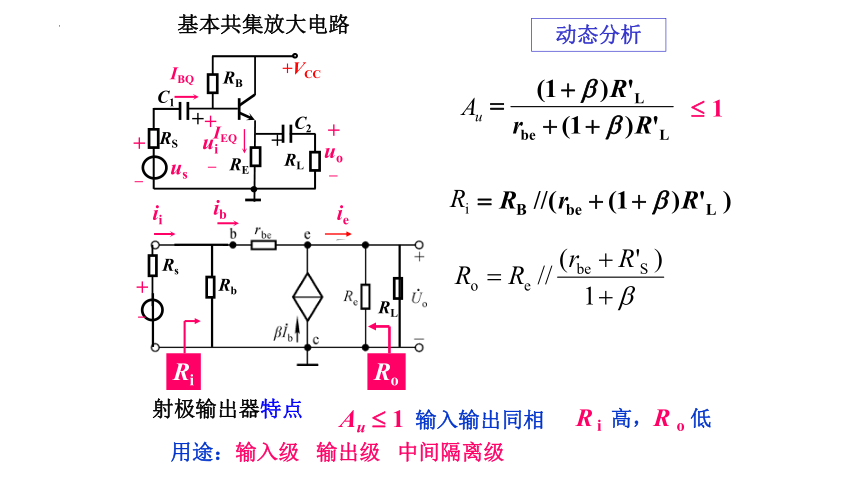

射极输出器特点
Au 1 输入输出同相
R i 高，R o 低
用途：输入级 输出级 中间隔离级
动态分析
1
IBQ
IEQ
+
C1
RS
+
ui
–
RE
RB
+VCC
C2
RL
+
–
+
uo
–
+
us
基本共集放大电路
Rs
ii
+

RL
ib
ie
Ri
Rb
Ro

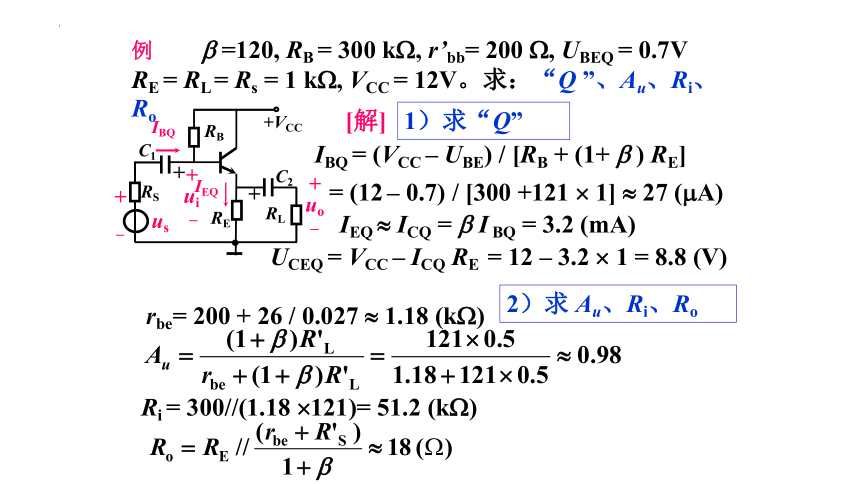

例 =120, RB = 300 k , r’bb= 200 , UBEQ = 0.7V
RE = RL = Rs = 1 k , VCC = 12V。求：“Q ”、Au、Ri、Ro
[解]
1）求“Q”
IBQ = (VCC – UBE) / [RB + (1+ ) RE]
= (12 – 0.7) / [300 +121 1] 27 ( A)
IEQ ICQ = I BQ = 3.2 (mA)
UCEQ = VCC – ICQ RE = 12 – 3.2 1 = 8.8 (V)
2）求 Au、Ri、Ro
rbe= 200 + 26 / 0.027 1.18 (k )
Ri = 300//(1.18 121)= 51.2 (k )
IBQ
IEQ
+
C1
RS
+
ui
–
RE
RB
+VCC
C2
RL
+
–
+
uo
–
+
us
无C3、RB3：
Ri = (RB1 // RB2) // [rbe + (1 + ) RE)]
Ri = 50 // 510 = 45 (k )
Ri = (RB3 + RB1 // RB2) // [rbe + (1+ )RE)]
Ri = (100 + 50) // 510 = 115 (k )
无C3有RB3 ：
接C3：
RB3 // rbe rbe
Ri = rbe+(1+ ) (R’B// RE)=(1 + ) (R’B // RE )
R i= 51 50 // 10 = 425 (k )
提高 Ri 的电路
+
C1
RS
RE
RB1
+VCC
C2
+
–
+
uo
–
+
us
+
RB2
RB3
C3
= 50
100k
100k
100k
10k
R’B
+
uo

ib
ic
ii
rbe
ib
RE
+
ui

RB3
四、已知图T2.3所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。选择一个合适的答案填入空内。
（1）该电路的最大不失真输出电压有效值Uom≈ ；
A.2V B.3V C.6V
（2）当＝1mV时，若在不失真的条件下，减小RW，则输出电压的幅值将 ；
A.减小 B.不变 C.增大
解：（1）A （2）C
（3）在＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ；
A.顶部失真 B.底部失真 C.为正弦波
（4）若发现电路出现饱和失真，则为消除失真，可将 。
A.RW减小 B.Rc减小 C.VCC减小
解： （3）B （4）B
2.3 画出图P2.3所示各电路的直流通路和交流通路。设所有电容对交流信号均可视为短路。
解：将电容开路、变压器线圈短路即为直流通路
2.4 电路如图P2.4（a）所示，图（b）是晶体管的输出特性，静态时UBEQ＝0.7V。利用图解法分别求出RL＝∞和RL＝3kΩ时的静态工作点和最大不失真输出电压Uom（有效值）。
注意：交流负载和直流负载相同
解：空载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝6V；最大不失真输出电压峰值约为5.3V，有效值约为3.75V。
带载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝3V；最大不失真输出电压峰值约为2.3V，有效值约为1.63V。
