利用求和运算电路的分析结果

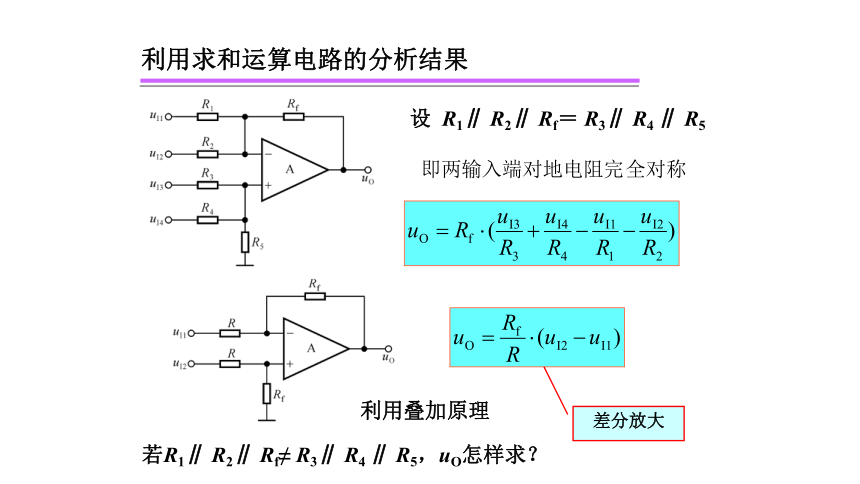

利用求和运算电路的分析结果
设 R1∥ R2∥ Rf＝ R3∥ R4 ∥ R5
若R1∥ R2∥ Rf≠ R3∥ R4 ∥ R5，uO怎样求？
差分放大
利用叠加原理

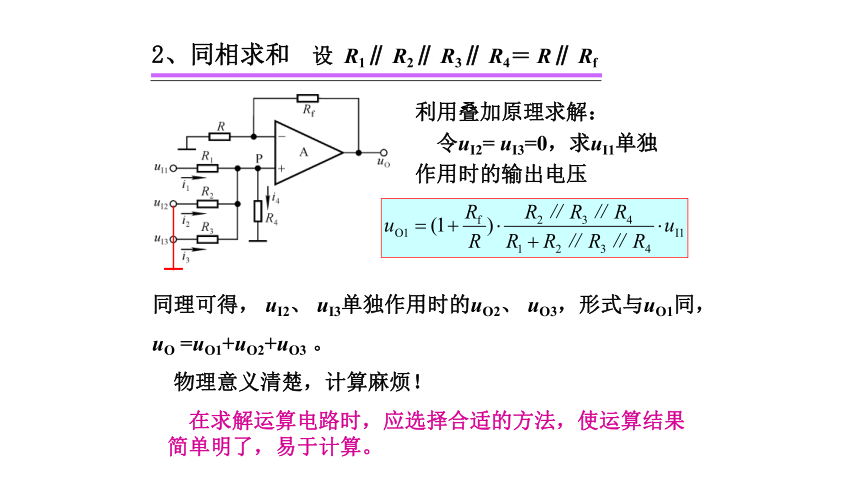

2、同相求和 设 R1∥ R2∥ R3∥ R4＝ R∥ Rf
利用叠加原理求解：
令uI2= uI3=0，求uI1单独作用时的输出电压
在求解运算电路时，应选择合适的方法，使运算结果简单明了，易于计算。
同理可得， uI2、 uI3单独作用时的uO2、 uO3，形式与uO1同，uO =uO1+uO2+uO3 。
物理意义清楚，计算麻烦！

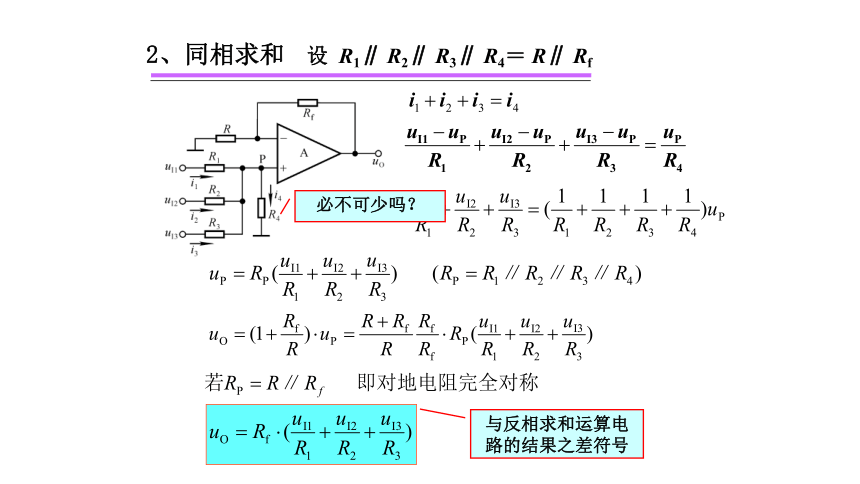

2、同相求和 设 R1∥ R2∥ R3∥ R4＝ R∥ Rf
与反相求和运算电路的结果之差符号
必不可少吗？

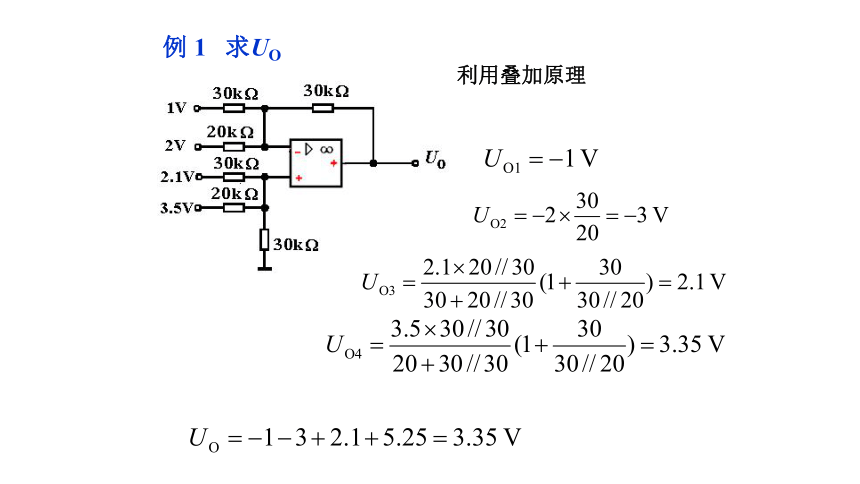

例 1 求UO
利用叠加原理

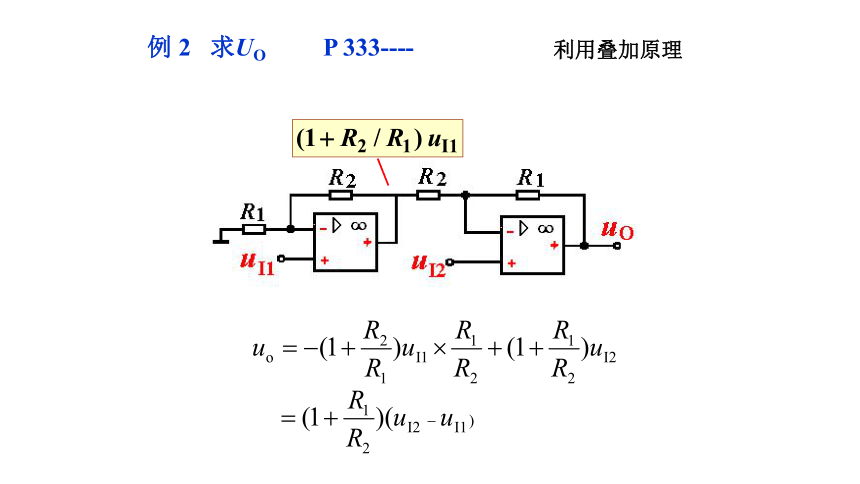

例 2 求UO P 333----
利用叠加原理
基本运算电路应用举例
例 3 测量放大器(仪用放大器)
同相输入
同相输入
差分输入
uo1
uo2
对共模信号：
uO1 = uO2
则 uO = 0
对差模信号：
R1 中点为交流地
为保证测量精度，需元件对称性好
u+ = u- = us
io = i1 = us / R1
1. 输出电流与负载大小无关
2. 恒压源转换成为恒流源
特点：
例 4 电压—电流转换器
10 k
10 nF
时间常数 = R1Cf
= 0.1 ms
设 uC(0) = 0
= 5 V
uI/V
t/ms
0.1
0.3
0.5
5
5
uO/V
t/ms
= 5 V
5
5
例 5 利用积分电路将方波变成三角波
例 6 差分运算电路的设计
条件：
Rf = 10 k
要求：
uo = uI1 2uI2
R1 = 5 k
R2 = 2R3
R2// R3= R1//Rf

= 5//10
R2= 10 k
R3= 5 k
例 7 开关延迟电路
电子开关
当 uO 6 V 时 S 闭合，
t
uO
O
6 V
1 ms
uI
t
O
3 V
t
us
O
3 V
