滤波电路
滤波电路
（1）工作原理

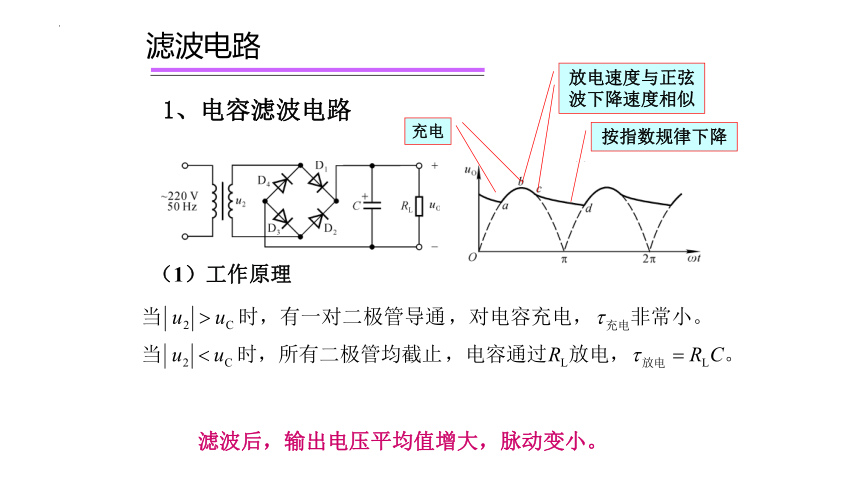

1、电容滤波电路
充电
放电速度与正弦
波下降速度相似
按指数规律下降
滤波后，输出电压平均值增大，脉动变小。

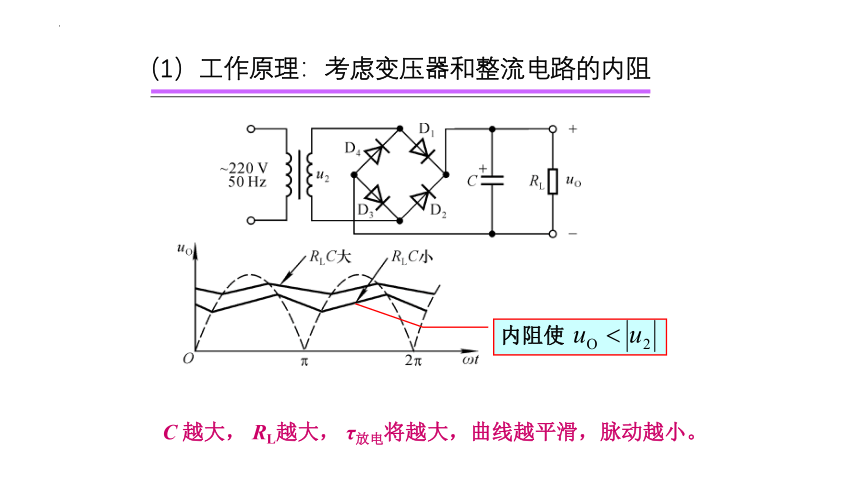

（1）工作原理：考虑变压器和整流电路的内阻
C 越大， RL越大， τ放电将越大，曲线越平滑，脉动越小。
内阻使

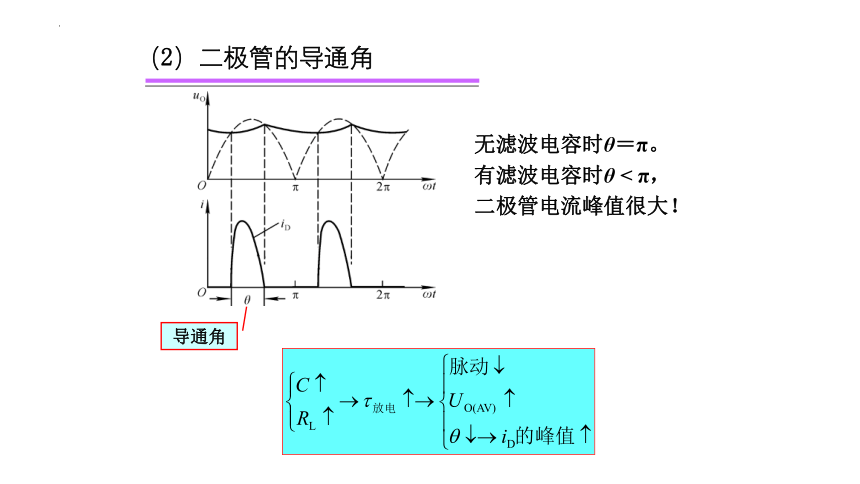

（2）二极管的导通角
导通角
无滤波电容时θ＝π。
有滤波电容时θ < π，
二极管电流峰值很大！
简单易行，UO（AV）高，C足够大时交流分量较小；不适于大电流负载。

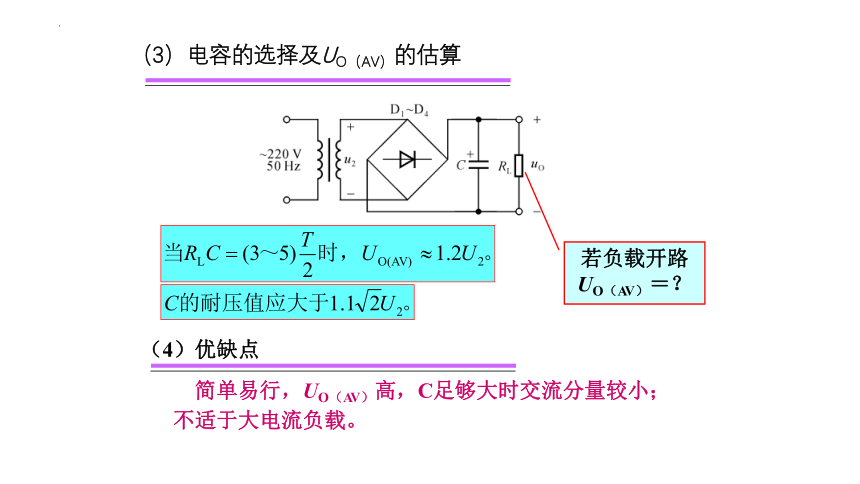

（3）电容的选择及UO（AV）的估算
若负载开路
UO（AV）＝？
（4）优缺点

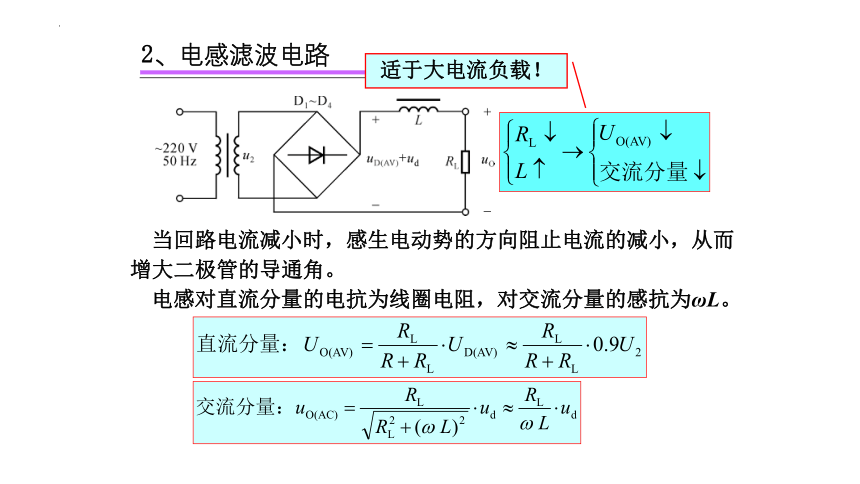

2、电感滤波电路
当回路电流减小时，感生电动势的方向阻止电流的减小，从而增大二极管的导通角。
电感对直流分量的电抗为线圈电阻，对交流分量的感抗为ωL。
适于大电流负载！
3、复式滤波电路
为获得更好的滤波效果，可采用复式滤波电路。
电感应于负载串联，电容应与负载并联。
4、倍压整流电路
分析时的两个要点：设①负载开路，②电路进入稳态。
u2负半周，u2加C1上电压对C2充电：P→D2→C2→A，最终
u2正半周C1充电：A→D1→C1→B，最终
P
图10.3.7 多倍压整流电路
返回
讨论一
已知变压器副边电压有效值为10V，电容足够大，判断下列情况下输出电压平均值UO（AV）≈？
1、正常工作；
2、C开路；
3、RL开路；
4、D1和C同时开路。
讨论二
整流电路如图所示，分别求解下列两种情况下输出电压的波形和平均值、整流二极管的最大整流电流和最高反向工作电压。
1、变压器副边电压有效值U21＝U22＝20V；
2、U21＝20V、 U22＝10V。
P569 习题10.6，10.7
2、稳压管稳压电路的工作原理
