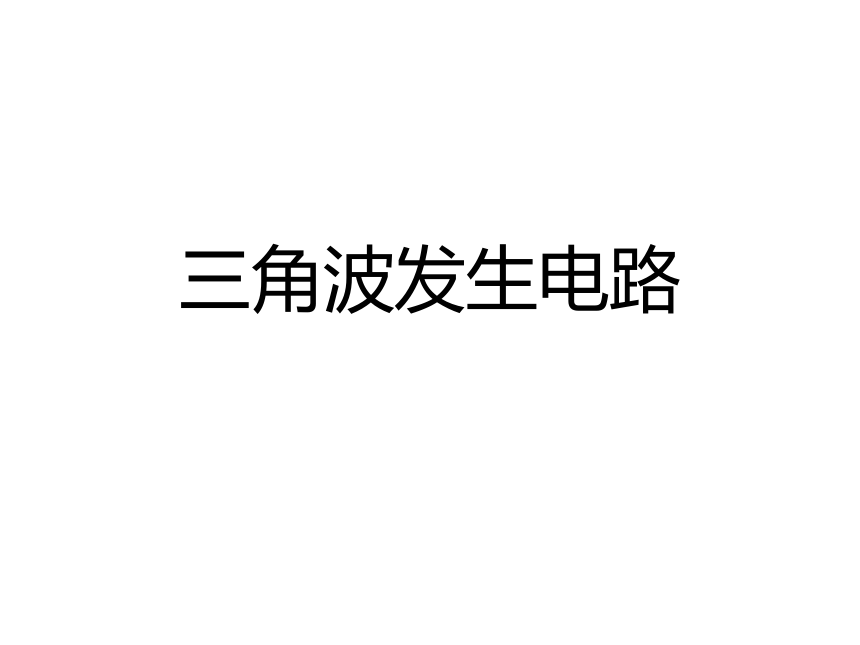

三角波发生电路
三角波发生电路
用积分运算电路可将方波变为三角波。
两个RC环节
实际电路将两个RC 环节合二而一
为什么采用同相输入的滞回比较器？
uO要取代uC，必须改变输入端。
集成运放应用电路的分析方法：
化整为零（分块），分析功能（每块），统观整体，性能估算

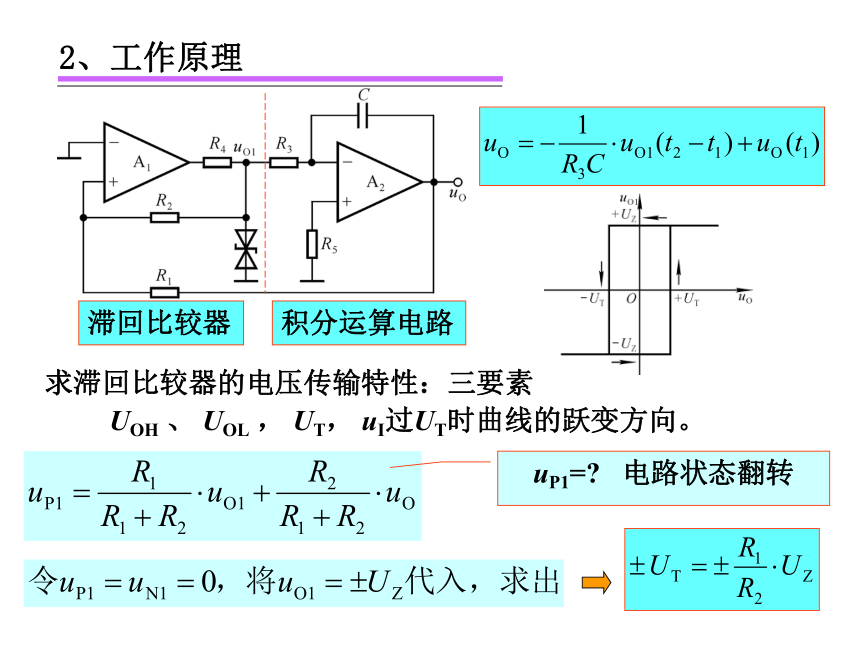

2、工作原理
滞回比较器
积分运算电路
求滞回比较器的电压传输特性：三要素
UOH 、 UOL ， UT， uI过UT时曲线的跃变方向。
uP1= 电路状态翻转

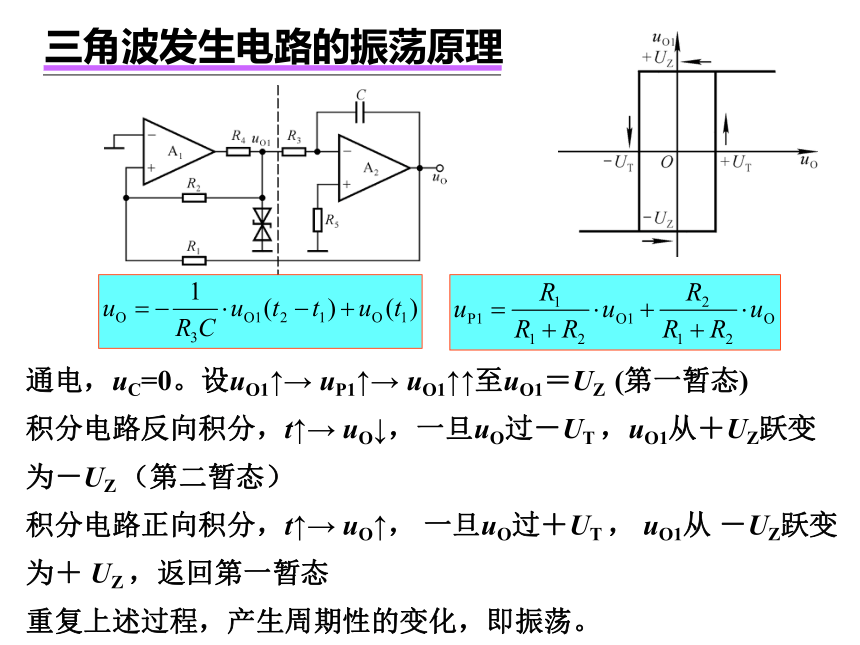

三角波发生电路的振荡原理
通电，uC=0。设uO1↑→ uP1↑→ uO1↑↑至uO1＝UZ (第一暂态)
积分电路反向积分，t↑→ uO↓，一旦uO过－UT ，uO1从＋UZ跃变为－UZ （第二暂态）
积分电路正向积分，t↑→ uO↑， 一旦uO过＋UT ， uO1从 －UZ跃变为＋ UZ ，返回第一暂态
重复上述过程，产生周期性的变化，即振荡。

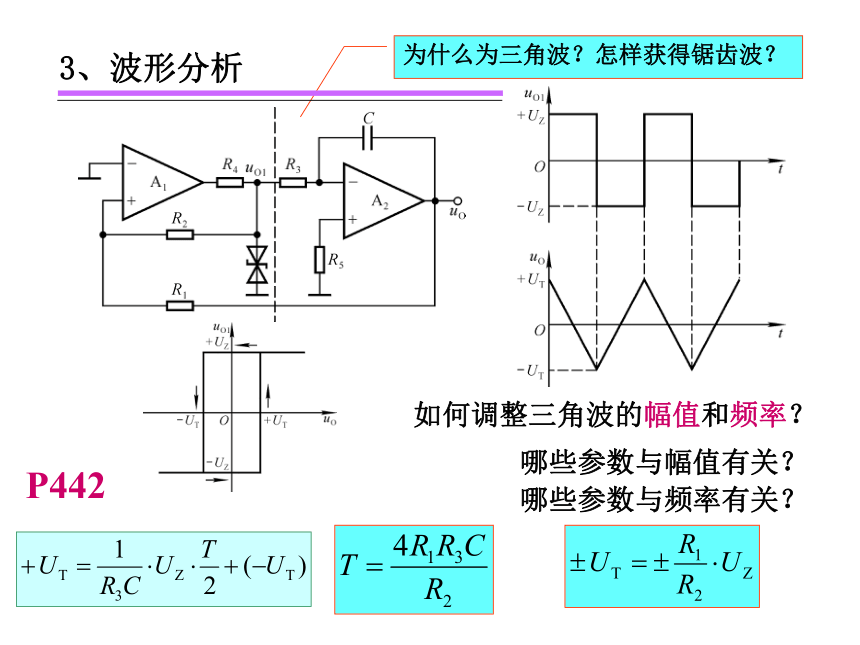

3、波形分析
如何调整三角波的幅值和频率？
为什么为三角波？怎样获得锯齿波？
哪些参数与幅值有关？哪些参数与频率有关？
P442
② 波形分析及输出电压平均值
关键技术：大功率高频管，高质量磁性材料
稳压原理：若某种原因使输出电压升高，则应减小占空比。
③ 稳压原理
脉冲宽度调制式：PWM电路作用：
UO↑→ Ton↓→ δ↓→ UO ↓
其它控制方式：
脉冲频率调制式： UO↑→ T↑（脉宽不变）→ δ↓→ UO ↓
混合调制式： UO↑→ T↑ Ton ↓→ δ↓→ UO ↓
在串联开关型稳压电路中 UO < UI，故为降压型电路。
④ 脉宽调制电路的基本原理
比较放大电路
电压
比较器
调整管
UO↑→ UN1↑→ UO1 ↓(UP2↓)→uB1的占空比δ↓→ UO↓
UO↓→ UN1 ↓→ UO1↑ (UP2↑)→uB1的占空比δ↑→UO↑
uP2与uB1占空比的关系
UP2↑
δ↑
稳压原理：
3、并联开关型稳压电路（升压型）
（1）工作原理
T截止，L产生感生电动势， D导通；UI与L所产生的感生电动势相加对C 充电。
T饱和导通， L 储能， D截止，C 对负载放电。
uB＝UH时
uB＝UL时
要研究调整管在饱和导通和截止状态下电路的工作情况。
（2）输出电压
只有L足够大，才能升压；只有C足够大，输出电压交流分量才足够小!
在周期不变的情况下，uB占空比越大，输出电压平均值越高。
＋
－
＋
－
（3）稳压原理
脉宽调制式：
UO↑→ Ton↓（频率不变）→ δ↓→ UO ↓
四、锯齿波发生电路
1、R3应大些？小些？
2、RW的滑动端在最上端和最下端时的波形？
≈T
3、R3短路时的波形？
