深度负反馈放大电路放大倍数的分析
深度负反馈放大电路放大倍数的分析

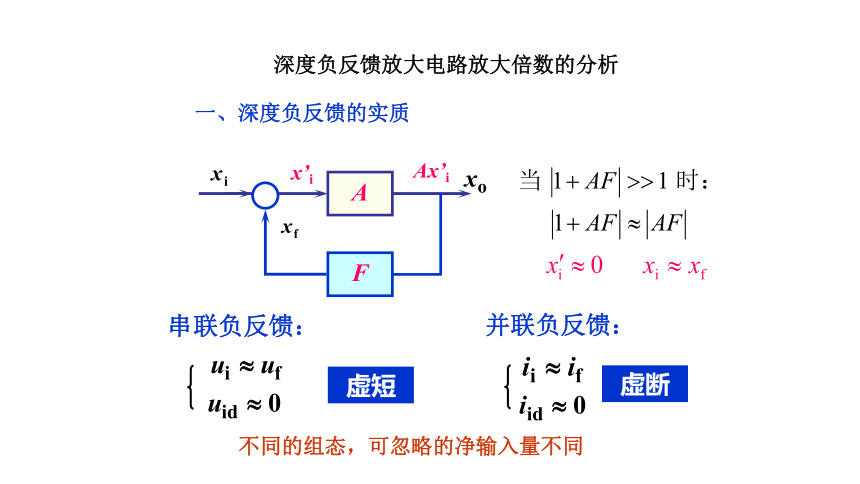

一、深度负反馈的实质
A
F
Ax’i
串联负反馈：
虚短
并联负反馈：
虚断
x’i
不同的组态，可忽略的净输入量不同

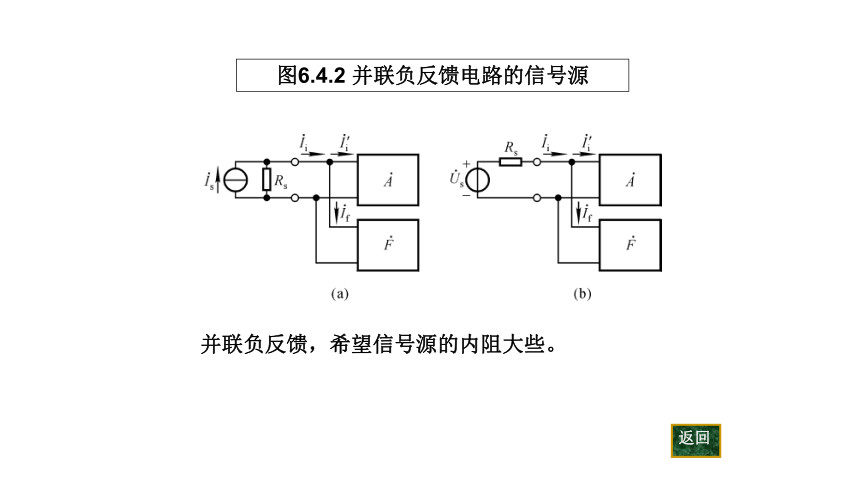

图6.4.2 并联负反馈电路的信号源
返回
并联负反馈，希望信号源的内阻大些。

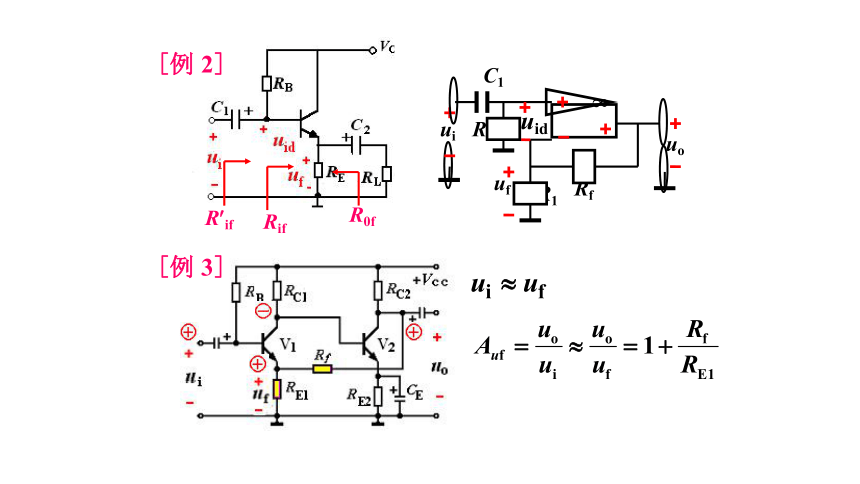

[例 2]
R if
Rif
R0f
[例 3]
8
ui
C1
R1
uo
R2
Rf
uid
uf

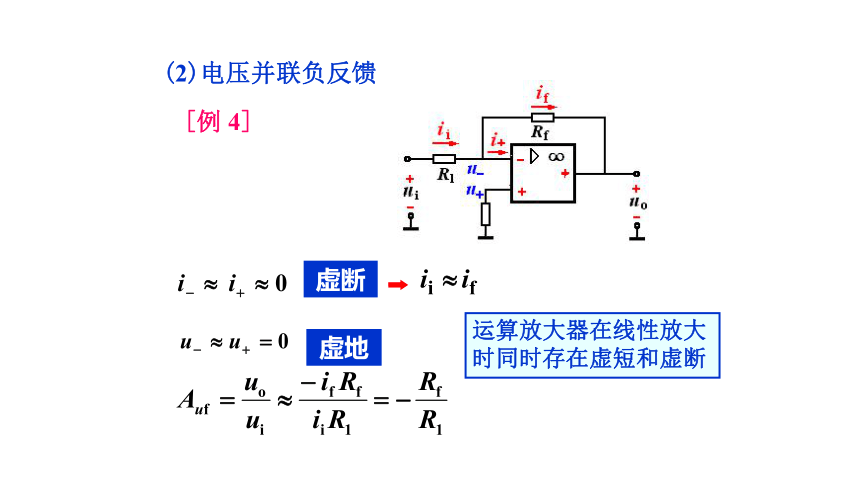

(2)电压并联负反馈
运算放大器在线性放大时同时存在虚短和虚断
虚断
虚地
[例 4]
虚断
虚地

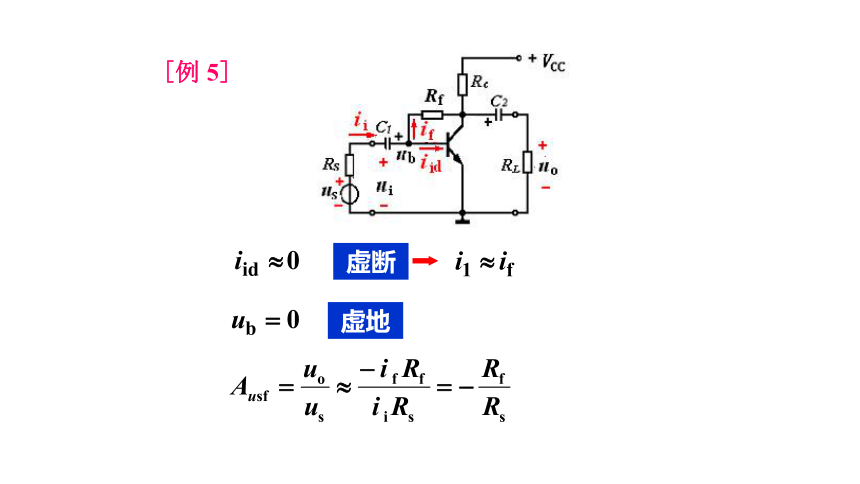

[例 5]
(3)电流串联负反馈
虚短
虚断
[例 6]
虚短
[例 7]
(4)电流并联负反馈
iC2
ii
[例 8]
6.5.1 稳定放大倍数
Af 的相对变化量
A 的相对变化量
放大倍数稳定性提高
6.5　负反馈对放大电路性能的影响
例 8 A = 103 ，要求负反馈使放大倍数稳定性提高100 倍，求 F、Af 、A 变化 10% 时的 A f ，以及 dAf /Af 。
解：
1) 1 + AF = 100
则 F = (100 – 1) / A = 0.099
2)
= 103 / 100 = 10
3)
此时的 A f =
负反馈以牺牲放大倍数，换取了放大倍数的稳定
2. 并联负反馈使输入电阻减小
Rif
深度负反馈
if
iid
ii
A
F
ui
Ri
AFiid
