石英晶体正弦波振荡电路
石英晶体正弦波振荡电路

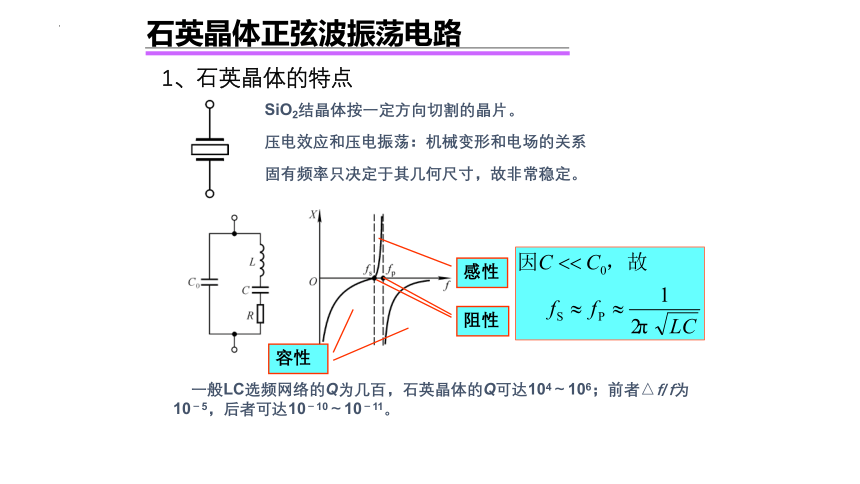

1、石英晶体的特点
SiO2结晶体按一定方向切割的晶片。
压电效应和压电振荡：机械变形和电场的关系
固有频率只决定于其几何尺寸，故非常稳定。
容性
感性
阻性
一般LC选频网络的Q为几百，石英晶体的Q可达104～106；前者△f/f为10－5，后者可达10－10～10－11。

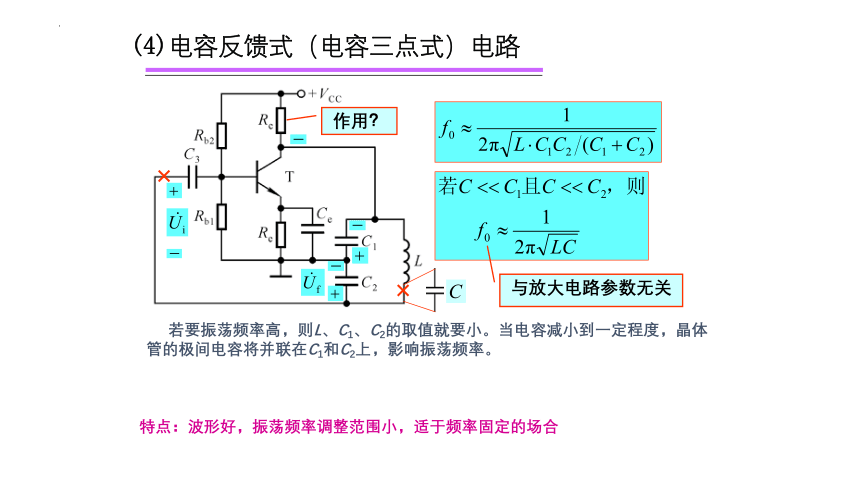

(4)电容反馈式（电容三点式）电路
若要振荡频率高，则L、C1、C2的取值就要小。当电容减小到一定程度，晶体管的极间电容将并联在C1和C2上，影响振荡频率。
特点：波形好，振荡频率调整范围小，适于频率固定的场合
与放大电路参数无关
作用？

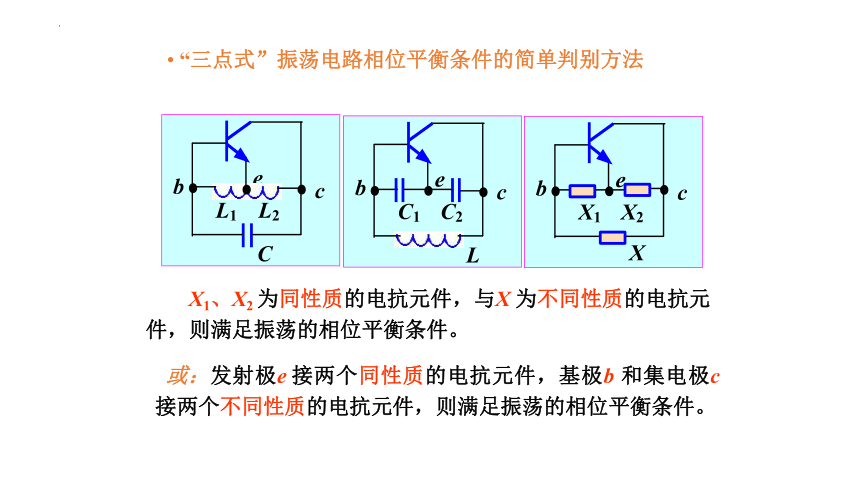

“三点式”振荡电路相位平衡条件的简单判别方法
X1、X2 为同性质的电抗元件，与X 为不同性质的电抗元件，则满足振荡的相位平衡条件。
或：发射极e 接两个同性质的电抗元件，基极b 和集电极c 接两个不同性质的电抗元件，则满足振荡的相位平衡条件。

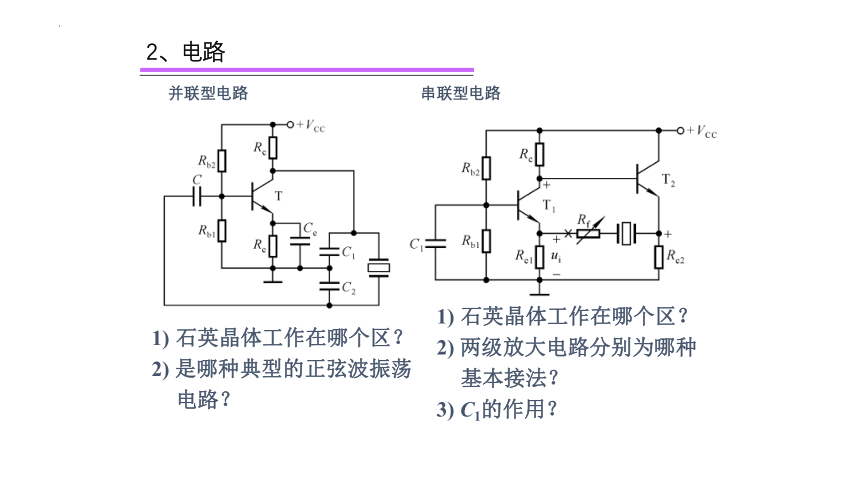

2、电路
石英晶体工作在哪个区？
2) 是哪种典型的正弦波振荡电路？
石英晶体工作在哪个区？
2) 两级放大电路分别为哪种基本接法？
3) C1的作用？
并联型电路
串联型电路

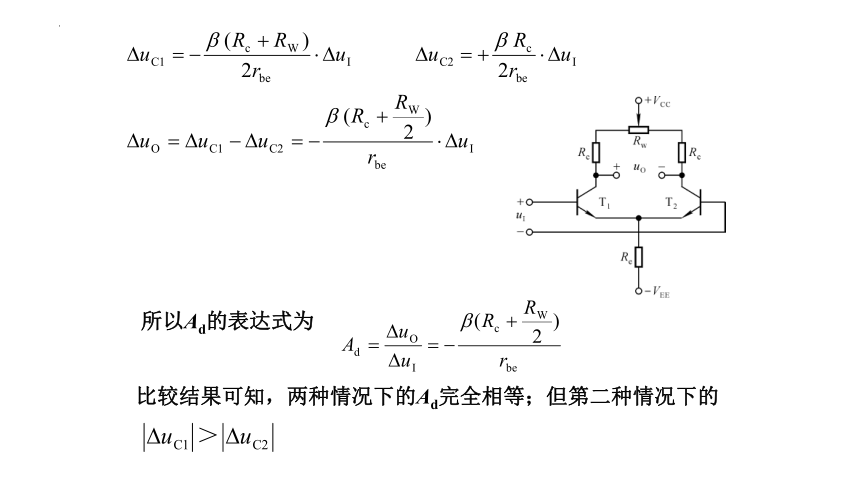

所以Ad的表达式为
比较结果可知，两种情况下的Ad完全相等；但第二种情况下的
3.6 图P3.6所示电路参数理想对称，晶体管的β均为50，
=100Ω，UBEQ≈0.7。试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ，以及动态参数Ad和Ri。
解：RW滑动端在中点时T1管和T2管的发射极静态电流如下：
Ad和Ri分析如下：
解：RW滑动端在中点时T1管和T2管的发射极静态电流如下：
2.3 画出图P2.3所示各电路的直流通路和交流通路。
3.7 电路如图P3.7所示，T1管和T2管的β均为40，rbe均为3kΩ。试问：若输入直流信号uI1=20mv，uI2=10mv，则电路的共模输入电压uIC=？差模输入电压uId=？输出动态电压△uO=
解：电路的共模输入电压uIC、差模输入电压uId、差模放大倍数Ad和动态电压△uO分别为
由于电路的共模放大倍数为零，故△uO仅由差模输入电压和差模放大倍数决定。
讨论
同铭端？
能产生正弦波振荡吗？
注意事项：
1、放大电路必须能够正常工作、放大电路的基本接法；
2、断开反馈，在断开处加 f=f0的输入电压；
3、找出在哪个元件上获得反馈电压，是否能取代输入电压。
小 结
本讲主要介绍了以下基本内容：
正弦波振荡电路：重点掌握正弦波振荡的平衡条件，并能够依据相位平衡条件正确判断电路是否可能产生振荡；
非正弦波发生电路：正确理解由集成运放构成的矩形波、三角波和锯齿波发生电路的工作原理、波形和参数。
信号转换电路：了解信号转换电路的工作原理。
8.波形的发生和信号的转换
