输入电压正弦波
输入电压正弦波
（1） = / ≈ = / ≈
（2）画出输入电压和输出电压ui、uo1、uo2 的波形；

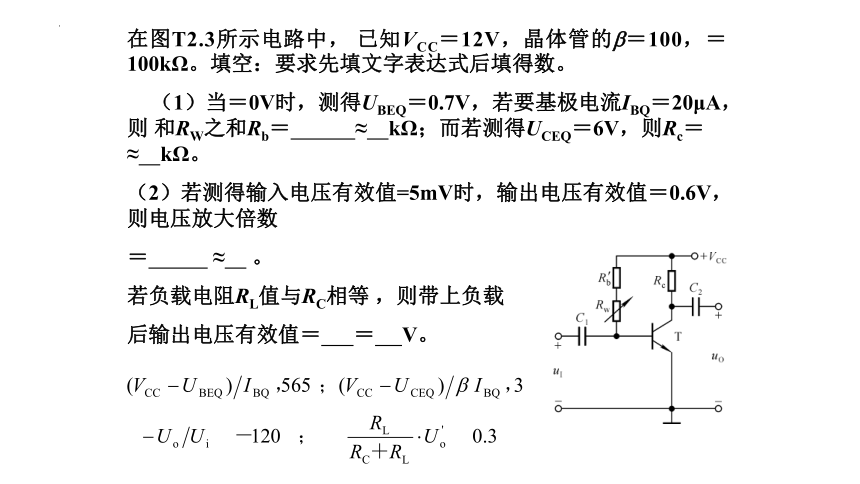

在图T2.3所示电路中， 已知VCC＝12V，晶体管的 ＝100，＝100kΩ。填空：要求先填文字表达式后填得数。
（1）当＝0V时，测得UBEQ＝0.7V，若要基极电流IBQ＝20μA， 则 和RW之和Rb＝ ≈ kΩ；而若测得UCEQ＝6V，则Rc＝ ≈ kΩ。
（2）若测得输入电压有效值=5mV时，输出电压有效值＝0.6V， 则电压放大倍数
＝ ≈ 。
若负载电阻RL值与RC相等 ，则带上负载
后输出电压有效值＝ ＝ V。
四、已知图示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。选择一个合适的答案填入空内。（1）该电路的最大不失真输出电压有效值Uom≈ ； A.2V B.3V C.6V
（2）当＝1mV时，若在不失真的条件下，减小RW，则输出电压的幅值将 ； A.减小 B.不变 C.增大
（3）在＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ；
A.顶部失真 B.底部失真 C.为正弦波
（4）若发现电路出现饱和失真，则为消
除失真，可将 。
A. RW减小 B. Rc减小 C. VCC减小
解：（1）A （2）C （3）B （4）B

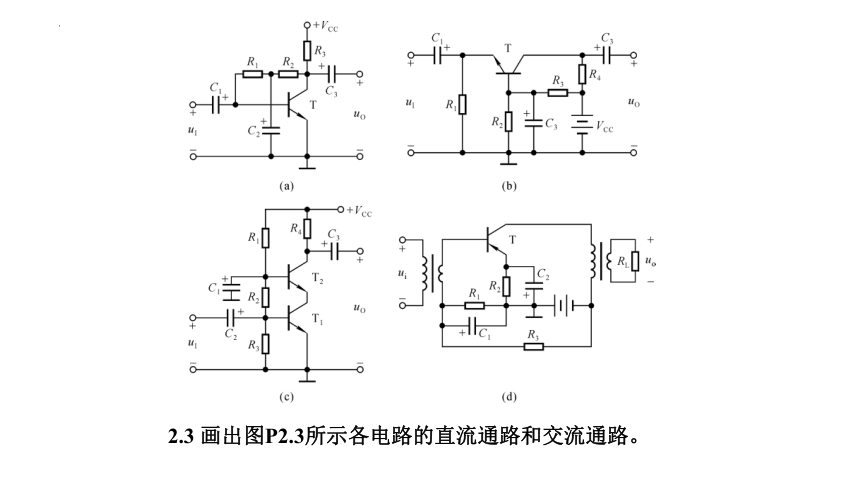

2.3 画出图P2.3所示各电路的直流通路和交流通路。
各电路的交流通路。
2.5在图P2.5所示电路中，已知晶体管的 ＝80，rbe＝1kΩ，＝20mV；静态时UBEQ＝0.7V，UCEQ＝4V，IBQ＝20μA。判断下列结论是否正确，凡对的在括号内打“ ”，否则打“×”。
（1）（ ） （2）（ ） （3）（ ） （4）（ ）
（5）（ ） （6） （ ） （7）（ ） （8）（ ）
（9）（ ） （10）（ ） （11）≈20mV ( ) （12）≈60mV ( )
解：（1）× （2）× （3）× （4）√ （5）× （6）×（7）× （8）√ （9）√ （10）× （11）× （12）√
2.6 电路如图P2.6所示，已知晶体管 ＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设VCC＝12V，晶体管饱和管压降UCES＝0.5V。
（1）正常情况 （2）Rb1短路 （3）Rb1开路
（4）Rb2开路 （5）RC短路
解：设UBE＝0.7V。则
（1） 基极静态电流
（2）由于UBE＝0V，T截止，UC＝12V。
（3）临界饱和基极电流
实际基极电流
由于IB＞IBS，故T饱和，UC＝UCES＝0.5V。
（2）Rb1短路 （3）Rb1开路
（4）T截止，UC＝12V。
（5）由于集电极直接接直流电源，UC＝VCC＝12V
（4）Rb2开路 （5）RC短路
2.13 电路如图P2.13所示，晶体管的 ＝100，=100Ω。
（1）求电路的Q点、 、Ri和Ro；
（2）若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化？
解：（1）静态分析：
动态分析：
（2）Ri增大，Ri≈4.1kΩ； 减小，
≈－1.92。
解：（1）因为通常β＞＞1，所以电压放大倍数分别应为
两个电压放大倍数说明
uo1≈－ui，uo2≈ui。波形如图
